波士顿马拉松赛道高程纪念摆件

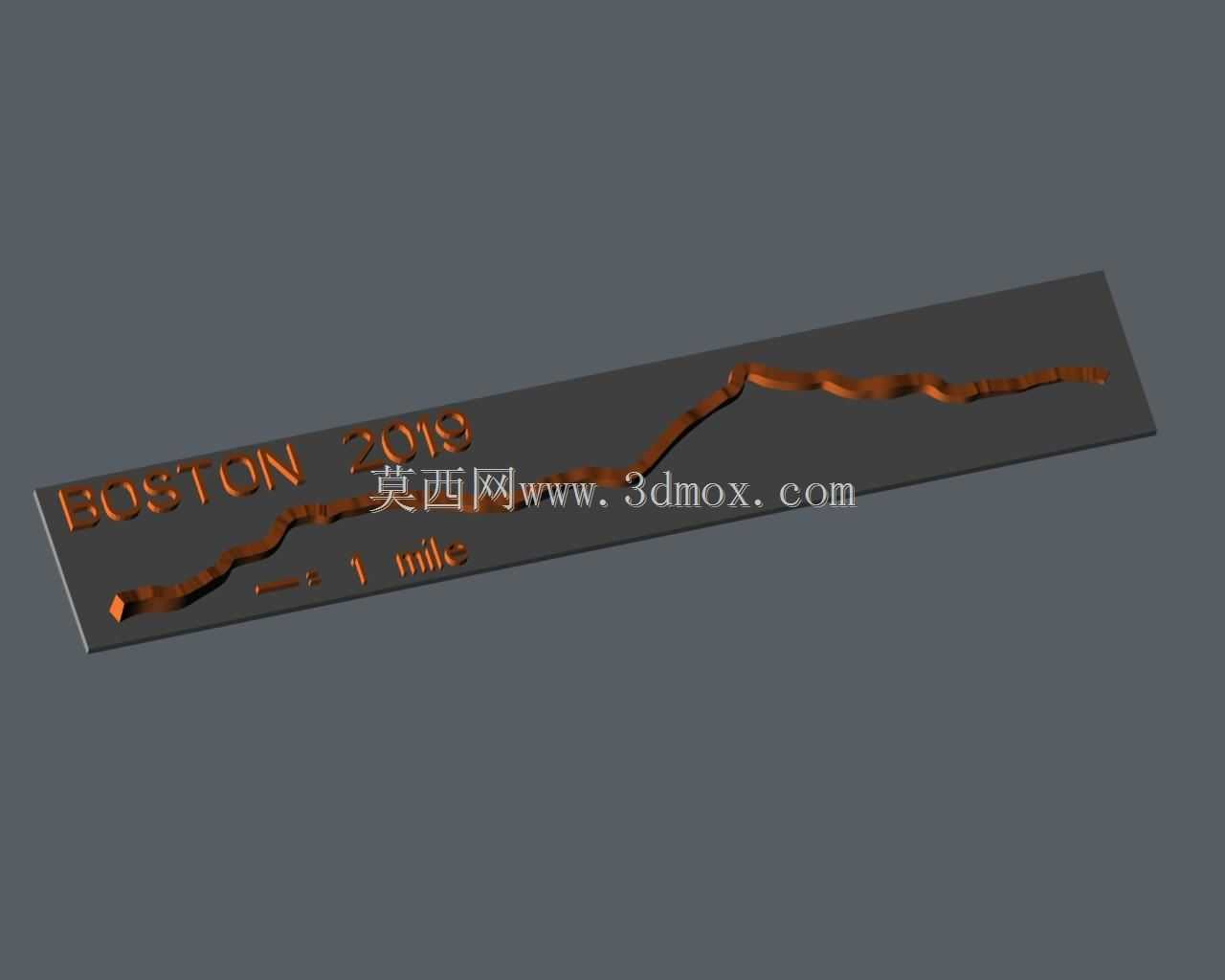

　　这件作品的核心并不是传统机械传动件，而是一个把赛事路线、海拔变化和纪念展示结合在一起的立体地形摆件。整体结构由长方形基底、赛道高程曲线、年份文字以及里程标识组成，适合通过增材制造方式制作成桌面陈列物、赛事纪念品或路线讲解辅助件。基底承担承载和视觉框定作用，边缘平直，厚度均匀，能够在打印后直接平放于桌面、展柜或支架上，不需要额外复杂支撑结构。

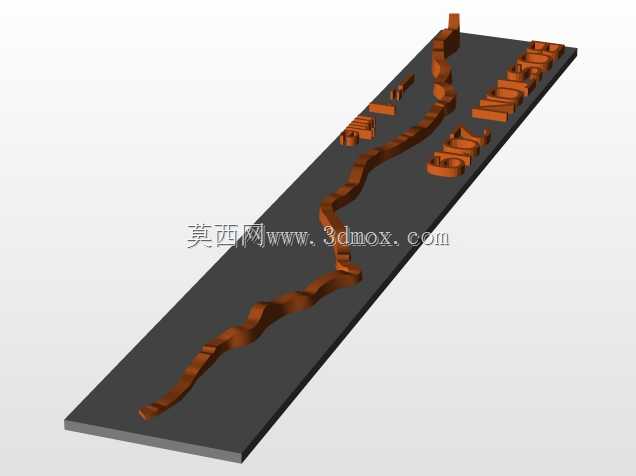

　　从工程实现角度看，模型最关键的部分是赛道曲线的空间表达。路线并非简单贴在平面上的线条，而是按照高程起伏形成连续的三维浮雕。曲线在基底表面沿长度方向展开，局部抬升、下降和转折都被保留下来，使观看者可以直观识别赛道中坡度变化较明显的区段。对于马拉松路线而言，这种表达方式比二维平面图更有辨识度：平面地图只能说明路径走向，而立体剖面能够把爬升、下降和节奏变化转化为可触摸的形态。

　　设计时需要重点处理曲线与底板之间的连接关系。高程条带不能只是悬空折线，否则在薄层打印或后期搬运时容易断裂。模型中赛道主体与底板保持连续过渡，凸起部分具有稳定根部，截面宽度和高度变化尽量平滑，避免出现尖锐薄边。弯道位置的曲率需要连续检查，尤其是路线折返和小半径转折处，若中心线偏移过大，浮雕会显得拥挤；若过度简化，又会损失路线识别度。因此在建模过程中，应先确定路线中心线，再按统一宽度生成带状实体，最后根据高程数据调整Z向位置。

　　底板上的文字信息承担纪念属性。年份字样位于赛道一侧，字符采用凸起形式，与底板形成明确层次。文字深度不宜过浅，否则打印后细节容易被层纹淹没；也不宜过高，否则会增加支撑需求并影响整体协调性。里程标识与赛道走向保持对应关系，用于提示路线尺度。摆件本身没有装配孔、螺纹连接或运动副，安装边界主要由底板外形决定：放置面需要平整，底部四角应避免翘曲，长向尺寸适合桌面展示，厚度则要兼顾稳定性和材料消耗。

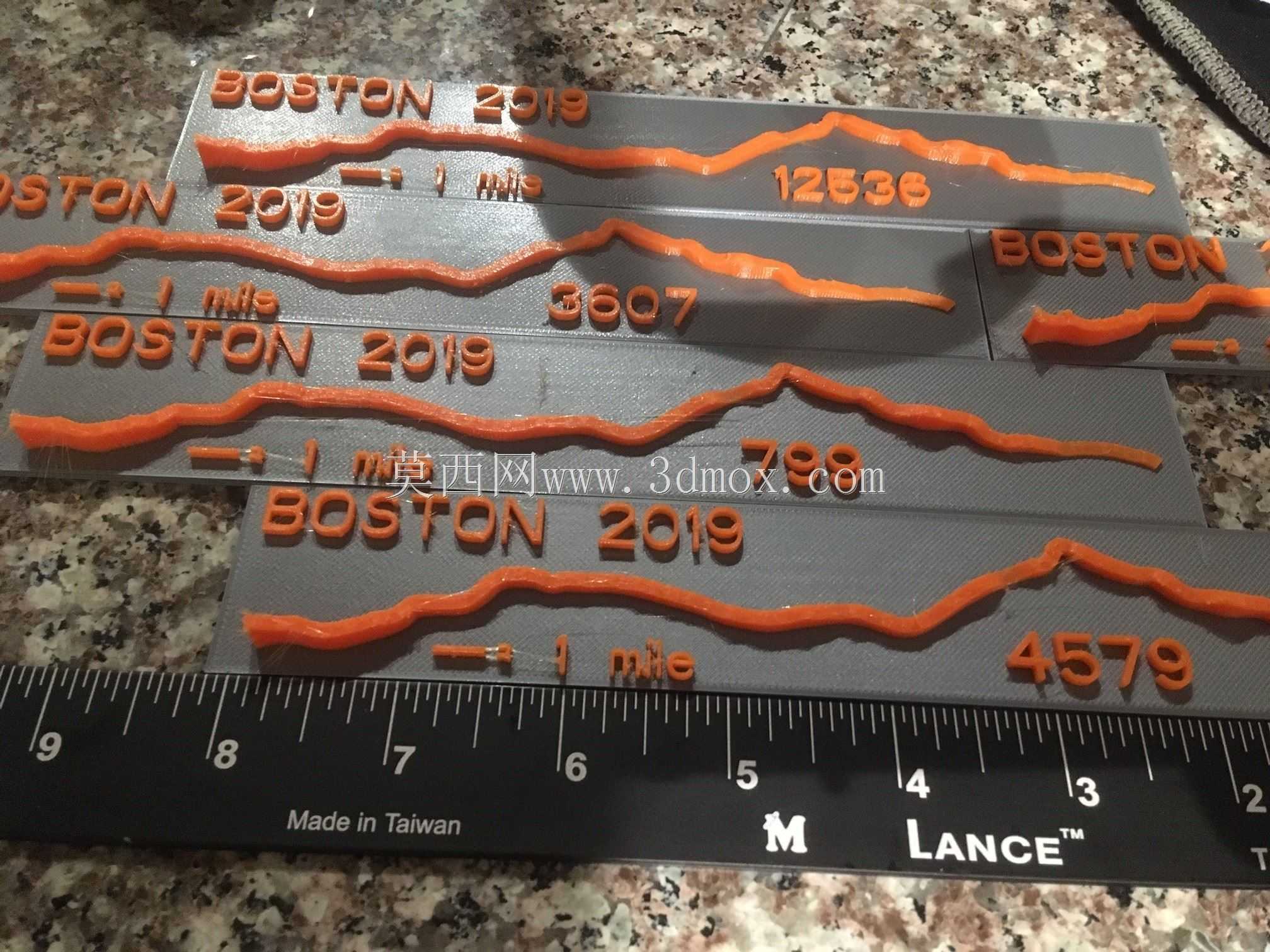

　　在实际应用场景中，这类模型可用于赛事活动展示、跑者纪念礼品、体育文化空间陈设以及路线复盘讲解。若作为教学或演示件，它可以帮助设计者理解地形数据实体化、曲线放样、浮雕文字和打印取向之间的关系。打印摆放时，通常以底板大面贴合平台，使文字和赛道凸起朝向上方，这样能够减少悬垂支撑，并保证底面平整。若采用双色或多色打印，可将基底与赛道、文字设置为不同颜色，增强路线和年份的视觉区分。

　　结构细节上，赛道浮雕的最高点需要控制在合理范围内。过高的凸起会让模型像独立条状零件，失去与底板的整体感；过低则在侧光下不易看出起伏。比较稳妥的做法是让高程变化经过比例压缩，既保留明显峰谷，又维持摆件的紧凑轮廓。底板四周可保留轻微倒角，以减少拿取时的锐边，同时提升成品观感。文字边缘与赛道边缘都应避免零厚度尖角，模型在导出前需要检查法线方向、重叠面和非流形边，确保切片软件能够识别为封闭实体。

　　从建模思路看，路线数据、文字排版和实体化工艺要同步考虑。路线曲线负责叙事，底板负责稳定，文字负责识别，高程起伏负责技术表达。三者之间的比例关系决定成品是否清晰：底板过窄会让文字和赛道互相干扰，过宽则会削弱路线主体；浮雕过厚会显得笨重，过薄则不利于打印和触摸。最终形态应在平放稳定、细节可打印、路线易识别三者之间取得平衡。

　　该类摆件虽然不承受机械载荷，但对尺寸公差和表面质量仍有实际要求。底板翘曲会影响摆放，字符粘连会影响识别，赛道断层会破坏路线连续性。后处理时可对底面进行轻磨，对凸起文字和曲线边缘去除支撑残留，尽量保留地形轮廓的原始起伏。若用于陈列，还可以在底部增加防滑垫或嵌入铭牌槽，但这些附加结构不应改变主体模型的简洁外形。

　　整体而言，这个模型把抽象的路线数据转化为可制造、可触摸、可展示的实体作品。它的工程价值在于将中心线、高程、文字和底板统一成适合打印的封闭结构，同时通过比例控制和浮雕设计保证成品辨识度。对于三维建模从业者来说，完成这类作品需要关注的不只是外观还原，还包括曲线连续性、凸起强度、打印方向、平面稳定性以及细节尺寸边界，这些因素共同决定了最终摆件的成型效果和展示价值。
