轴承拆卸提取专用工装结构三维设计

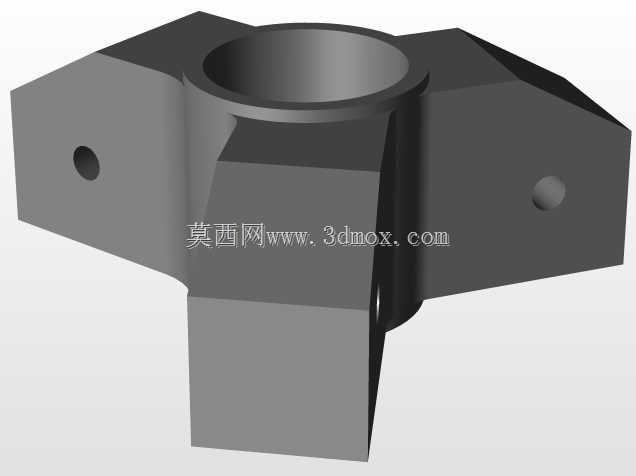

　　在工业设备运维、机械装配检修场景中，过盈配合轴承的拆卸一直是一线检修人员高频面对的作业环节，传统敲击、撬别拆卸方式极易造成轴承外圈、安装座孔壁的损伤，甚至导致配合面出现毛刺、变形，直接影响后续轴承重装后的同轴度与运行寿命，轴承提取器正是针对这类痛点设计的专用拆卸工装。这款提取器的核心受力基体采用对称式块状结构设计，中间设置的同轴通孔用于避让轴承中心轴段，作业时可直接套入待拆卸轴承的外露轴端，两侧对称延伸的卡接臂可精准卡入轴承内圈或外圈的受力端面，避免拆卸力直接作用在轴承滚动体、保持架等易损结构上。

　　从结构受力逻辑来看，设计时将两侧受力臂的厚度做了差异化加强，靠近中心通孔的根部做了圆弧过渡处理，可有效分散拆卸拉力作用下的应力集中，避免工装在大拉力作业下出现根部断裂的问题；基体侧面预留的定位销孔，可在作业时插入定位销与轴承端面的工艺孔配合，防止拉拔过程中工装出现偏转打滑，保证拉力始终沿轴承轴线方向传递，不会对安装轴产生径向掰动损伤。实际作业场景中，这类提取器可适配不同规格的深沟球轴承、圆锥滚子轴承的拆卸作业，尤其适用于安装空间狭窄、轴承嵌入阀块、仪表座腔内部的工况——比如液压阀块内嵌轴承、仪器仪表转轴支撑轴承的拆卸，这类场景下常规三爪拉马的卡爪无法深入腔体内卡接轴承端面，而这款提取器的扁平状卡接臂可深入狭窄腔位，贴合轴承端面完成受力卡接。

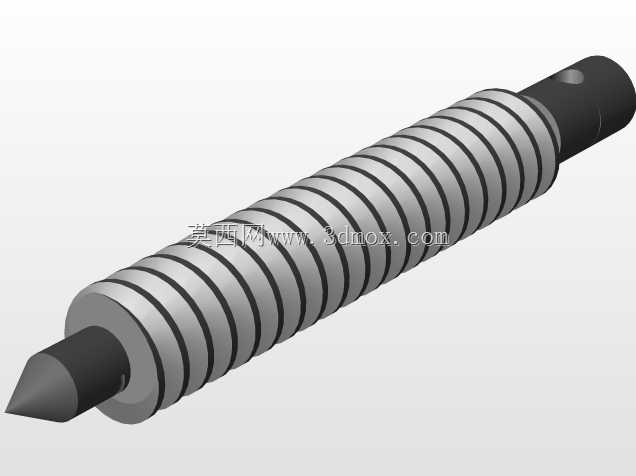

　　从安装边界来看，中心通孔的内径尺寸需匹配待拆卸轴的直径，预留0.2-0.5mm的间隙保证工装可顺畅套入轴段，两侧卡接臂的外轮廓尺寸需小于轴承安装腔的内径，保证工装可放入腔体内完成卡接；整体结构的高度尺寸控制在合理范围，适配液压拉马、手动滑锤拉马的连接接口，可直接与常规拉马的动力端连接完成拉拔作业。设计过程中对各受力面的平面度做了明确要求，卡接轴承的端面平面度公差控制在0.05mm以内，保证拉拔时受力面与轴承端面完全贴合，避免局部受力导致轴承端面压溃、倾斜卡滞；基体材质选用中碳钢经调质处理，兼顾强度与韧性，可承受最大15kN的拉拔力而不出现塑性变形，满足常规工业轴承拆卸的受力需求。

　　不同于通用型拉马的泛用性设计，这款提取器针对嵌入式安装轴承的拆卸场景做了结构优化，去掉了通用拉马多余的铰接、调节结构，整体为一体式加工结构，不存在活动铰接点的间隙问题，拉拔作业时的力传递更直接，不会出现因铰接间隙导致的工装晃动、偏载问题；侧面设置的小圆凸台可作为敲击受力点，当轴承卡滞过紧时，可使用铜锤轻敲凸台部位产生振动，辅助轴承与安装座脱离，避免直接敲击工装受力面导致的变形。在设备运维现场，这类专用提取器可大幅降低轴承拆卸的作业时长，相比传统撬别、敲击的拆卸方式，作业效率可提升60%以上，同时可完全避免拆卸过程中对轴、安装座、轴承本身的损伤，降低零部件更换成本；对于小批量设备装配场景，也可用于轴承的精准压装对位，将工装套在轴端引导轴承平稳压入安装位，避免压装时轴承出现倾斜。
