彩色剖视结构深沟球滚动轴承组件

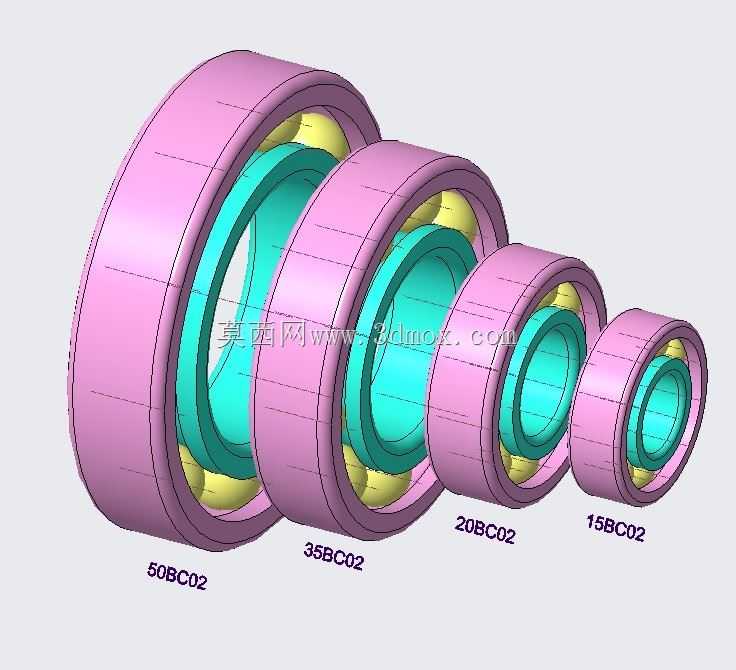

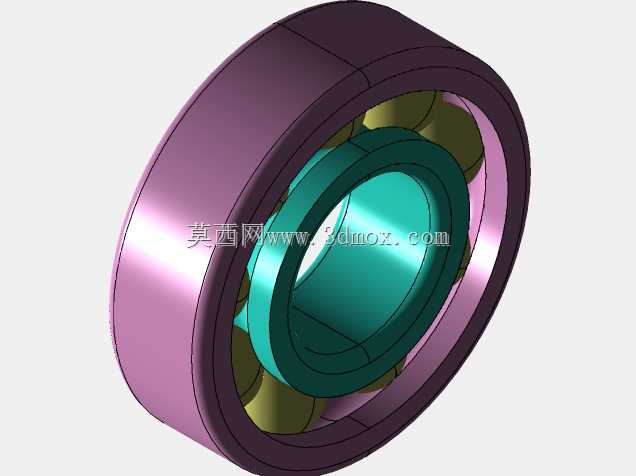

　　做传动结构设计快十二年，经手的旋转支撑类零件选型、建模、改型没有一千也有八百，这次拿到的这个剖视结构轴承模型，第一眼就觉得是做教学演示、结构拆解展示非常合适的版本，和平时做生产用的工程模型不同，这个模型用分色处理把轴承的四个核心组成部分做了明确区分，不用额外做剖面线或者标注，一眼就能看清各部件的装配关系。先从实际应用场景说，这类深沟球轴承是所有旋转传动结构里用量最大的零件，小到家用风扇的电机转轴、台式钻床的主轴支撑，大到输送机的托辊、减速机的输入输出轴定位，甚至儿童玩具车的轮组支撑，只要存在相对旋转运动、需要降低摩擦系数的位置，基本都能看到它的身影。

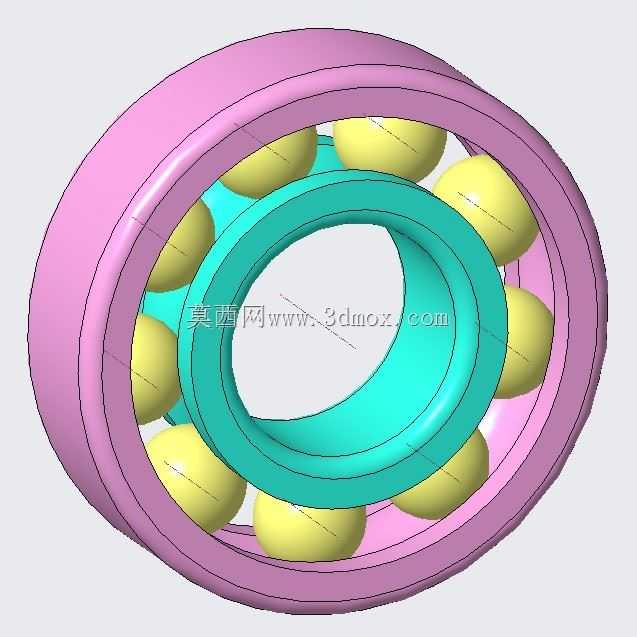

　　很多刚入行的结构工程师一开始选轴承只会查额定动载荷、静载荷，往往忽略安装边界的尺寸校核，最后装配的时候要么轴承装不进轴承座，要么轴颈配合过松跑圈，要么预留的轴向窜动间隙不够，运转起来温升高、噪音大，甚至提前抱死失效。这个模型在建模的时候特意把各部件的配合边界做了清晰的呈现：外圈的外圆柱面是和轴承座孔配合的安装面，设计时一般选基轴制过渡配合，根据载荷冲击大小调整过盈量，轻载无冲击的场合比如家电类可以选H7/h6的间隙配合方便拆装，重载有冲击的工况比如矿山输送设备就要选K7/h6的轻微过盈配合，避免外圈在座孔里打滑磨损。内圈的内孔是和转轴轴颈配合的面，一般选基孔制过盈配合，过盈量要根据轴的转速、载荷大小计算，过盈太大会导致内圈撑裂，过盈太小会出现内圈和轴相对滑动的跑内圈故障，磨坏轴颈后期维修成本极高。中间的黄色滚动体是承担径向载荷的核心部件，这个模型里的滚动体是球形，所以归类为球轴承，和滚子轴承相比，球轴承的接触面积更小，摩擦阻力更低，极限转速更高，但承载能力相对弱一些，适合中低载荷、高转速的工况。

　　很多新手会好奇滚动体为什么不会在滚道里互相摩擦挤压，这就要说到夹在内外圈之间的保持架，也就是模型里的青绿色部件，它的作用就是把所有滚动体均匀分隔开，让每个滚动体在自己的滚道位置独立运转，避免相邻滚动体直接接触产生额外摩擦和磨损，保持架的材质一般有冲压钢板、尼龙、铜合金几种，冲压钢板保持架成本低、强度高，适合大多数常规工况，尼龙保持架自润滑性好、噪音低，适合家电、办公设备这类对噪音控制要求高的场合，铜合金保持架耐高温、强度高，适合高温、重载的恶劣工况。再说说设计思路，做这类轴承模型如果是用于结构教学或者装配演示，分色处理是非常高效的表达方式，比传统的工程图剖视更直观，能让刚接触机械结构的人快速理解轴承的组成逻辑。实际选型的时候除了尺寸和载荷，还要考虑安装空间的限制，比如有些窄小的安装位置要选薄系列轴承，有些需要同时承受径向和轴向载荷的位置要选角接触球轴承，而不是普通深沟球轴承。另外安装的时候的轴向定位也很重要，内圈一般靠轴肩或者轴用挡圈定位，外圈靠轴承座孔的台肩或者孔用挡圈定位，定位台肩的高度不能超过轴承内圈或者外圈的倒角高度，不然会导致轴承装不到位，或者拆卸的时候拉马没法勾住轴承端面，拆不下来。很多人装配的时候喜欢直接用锤子敲轴承外圈或者内圈，其实这是非常错误的操作，敲内圈会把冲击力通过滚动体传递到滚道，砸出凹坑，后期运转的时候就会出现噪音和振动，正确的做法是用套筒顶住配合的套圈，均匀施压压入，或者用热装的方式把轴承加热到80到100摄氏度，利用内圈热胀冷缩的特性轻松套到轴颈上，等冷却后就会形成牢固的配合。这个模型的剖视角度选得也很讲究，刚好能同时看到外圈、内圈、保持架、滚动体四个部分的配合关系，没有多余的结构遮挡，不管是做教学课件，还是做设备装配说明书的配图，都能直接用，不用再额外调整视角或者做剖切处理。

　　平时做设备设计的时候，轴承的选型是传动部分设计的核心环节之一，一旦轴承选型错误，后期整台设备的可靠性都会出问题，比如额定动载荷选小了，轴承的额定寿命达不到设计要求，用不了几个月就会出现点蚀、剥落，导致设备停机维修，所以选型的时候一定要根据实际工况的载荷大小、转速、工作温度、润滑条件综合计算，不能只看安装尺寸对得上就随便选。润滑方式也是轴承使用中很重要的一环，低速工况可以用脂润滑，维护简单，密封容易，高速工况就要用油润滑，散热效果更好，不管哪种润滑方式，润滑脂或者润滑油的填充量都要合适，不是加得越多越好，润滑脂加太多会导致运转时搅拌阻力大，温升高，反而加速润滑脂变质失效，一般脂润滑的填充量是轴承内部空腔的三分之一到二分之一就足够。密封结构的选择也不能忽略，有粉尘、水汽的工况要选带接触式橡胶密封的轴承，防止杂质进入滚道磨损滚动体和滚道，清洁、干燥的工况可以选开式轴承或者铁封轴承，降低摩擦阻力，提升极限转速。
