V4四缸发动机曲轴结构三维设计

　　在小排量动力总成的结构开发环节，曲轴作为内燃机核心的动力转换部件，直接决定了整机的运转平顺性、动力输出效率与服役寿命，本次呈现的V4机型配套曲轴结构，完全贴合民用紧凑型动力设备、小型工程机械、摩托艇动力单元的实际装机需求，在结构设计阶段就充分考虑了不同装机场景下的载荷特性与安装适配要求。从实际应用场景来看，这类V型四缸布局的曲轴，既可以适配大排量两轮摩托车的高转速动力输出需求，也能通过动平衡参数的微调，匹配小型固定式发电机组、园林作业机械、轻型非道路移动设备的低转速大扭矩工况，不同场景下的载荷差异，在结构设计阶段就通过曲柄配重的轮廓优化、轴颈直径的梯度设置完成了适配，不需要对主体结构做大幅修改就能覆盖多类装机需求。

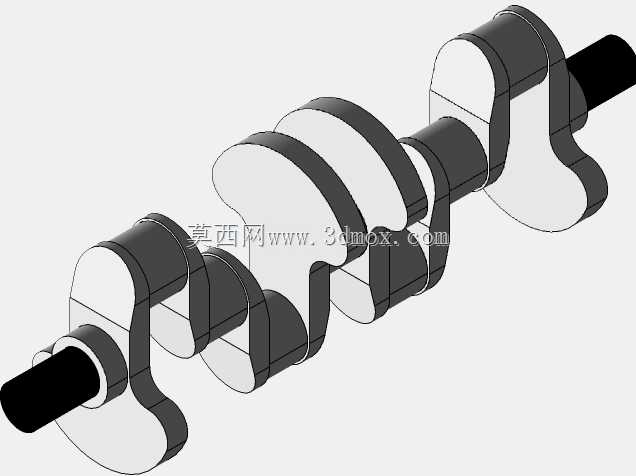

　　从功能特性来看，这款曲轴采用四曲柄错角布局，完全匹配V4发动机90度气缸夹角的点火顺序设计，能够将四个活塞往复运动产生的交变推力，平稳转换为旋转扭矩向外输出，每个曲柄销对应两个连杆的安装位，轴颈表面的圆角过渡设计充分考虑了应力集中的规避，在交变载荷长期作用下，能够有效避免轴颈根部的疲劳裂纹萌生。主轴颈与连杆轴颈的同轴度、圆柱度公差在建模阶段就按照内燃机零部件的行业精度标准做了参数化约束，能够直接对接后续的工艺加工环节，不需要额外做尺寸修正。设计思路上，这款曲轴没有盲目追求轻量化而牺牲结构刚性，而是根据不同轴段的受力分布做了差异化的壁厚设计：靠近动力输出端的主轴颈承受的扭矩波动最大，因此加大了轴颈直径与过渡圆角半径，提升抗扭刚度；中间段的曲柄配重采用非对称轮廓设计，在保证动平衡精度达标的前提下，尽可能减少不必要的材料冗余，既降低了曲轴自身的转动惯量，让发动机的转速响应更迅速，也避免了过度减重导致的高速运转下的轴系挠曲变形。

　　曲轴两端的安装边界做了明确的结构预留：前端的轴段预留了正时齿轮、机油泵驱动齿轮、皮带轮的安装键槽与定位轴肩，所有定位尺寸都符合通用内燃机的配套接口标准，能够直接适配市面上主流的V4机型前端轮系布局；后端的法兰盘预留了飞轮安装的螺栓孔定位与油封配合轴颈，安装端面的跳动公差在建模时做了参数化约束，能够有效避免后端油封漏油、飞轮运转抖动的问题。从安装适配的尺寸边界来看，这款曲轴的总长度、主轴颈中心距、曲柄半径都严格对应1.0L-1.2L排量V4发动机的缸体安装空间，主轴颈的直径尺寸匹配标准轴瓦的规格系列，不需要定制轴瓦就能完成装机，连杆轴颈的宽度与直径也适配通用的V4机型 split 式连杆的安装尺寸，在做整机配套选型时，不需要对缸体、连杆、活塞等周边部件做修改就能完成适配。

　　在润滑结构的设计上，每个主轴颈与连杆轴颈之间都预留了斜向油道的建模特征，油道的走向与孔径充分考虑了机油流动的阻力与清洁度需求，能够保证发动机运转过程中，压力机油可以持续输送到每个轴颈的摩擦表面，形成稳定的油膜，避免干摩擦导致的轴瓦烧蚀、轴颈拉伤问题。曲柄配重的外形轮廓做了流线型优化，能够减少曲轴在曲轴箱内高速旋转时的机油搅动阻力，降低发动机的内部功率损耗，同时配重的边缘做了倒角处理，避免装配过程中磕碰周边的曲轴箱内壁、机油喷嘴等部件。对于结构设计从业者来说，这个模型的参数化特征完全保留了设计过程中的尺寸关联逻辑，调整曲柄半径就能快速适配不同排量的V4机型需求，修改配重轮廓就能快速完成不同转速标定下的动平衡仿真前置处理，不需要从零开始重建基础结构，能够大幅缩短前期方案设计的周期。在做设备选型配套时，工程人员可以直接通过模型的安装尺寸边界，快速核对与缸体、连杆、飞轮、前端轮系的适配性，提前排查安装干涉问题，减少后续样机试制阶段的修改成本。
