双孔铰接式扭转连接结构件

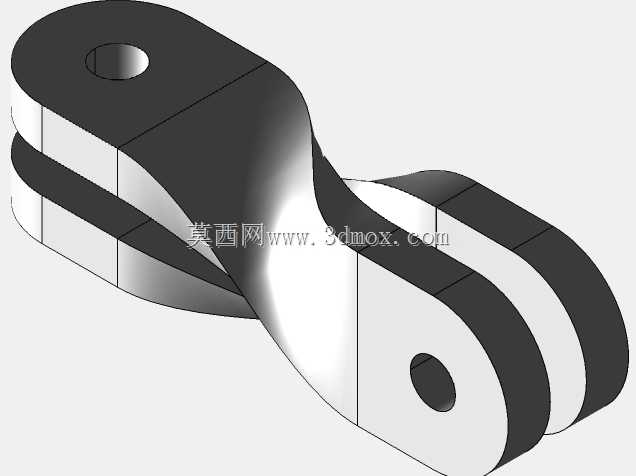

　　该扭转连接结构件属于铰接类传动连接部件，主要应用在需要小角度扭矩传递、存在空间错位安装需求的机械传动链路中，常见于轻工自动化设备的连杆机构、小型阀门的执行端联动结构、仪器仪表的调节传动组件里，用来补偿两端安装面的角度偏差，避免刚性连接带来的装配应力集中问题。从结构设计逻辑来看，两端的对称双片式耳板结构是核心的安装承载部位，每端耳板都预制了同轴的贯通安装孔，孔位的公差配合按照基孔制间隙配合设计，能够适配标准圆柱销、铰接螺栓等常用紧固件，安装时不需要额外加工衬套即可直接完成铰接装配，两端耳板的厚度保持一致，保证两端的连接承载能力均衡，不会出现单侧受力过载断裂的问题。

　　中间的扭转弯折段是整个零件的功能核心，设计时没有采用直角弯折或者直连结构，而是通过平滑的曲面扭转过渡，让两端耳板的安装平面形成固定的空间夹角，这个角度是根据实际安装场景的错位量计算确定的，既能够传递沿杆体方向的拉压载荷，也可以承受小幅度的周向扭转力矩，过渡曲面的曲率经过反复校核，完全规避了应力集中的锐角棱边，在承受交变载荷的时候不会出现应力疲劳裂纹，有效提升零件的循环使用寿命。

　　从安装边界来看，零件整体的外轮廓没有突出的突兀结构，所有棱边都做了小尺寸的倒角处理，安装时不会和周边的相邻构件发生运动干涉，两端安装孔的中心距是固定的设计值，选型时只需要核对两端安装面的空间夹角、孔位直径以及中心距参数，就可以直接替换同规格的刚性连接块，不需要调整周边其他构件的安装位置，适配性较强。在实际使用场景中，这类零件往往用在安装空间紧凑、无法通过调整其他部件位置来补偿角度偏差的位置，比如小型蝶阀的阀杆和执行手柄之间的连接部位，当执行器的安装面和阀杆端面存在固定角度错位时，加装该扭转件就可以直接完成连接，不需要额外设计定制转接法兰，大幅降低装配调整的工作量；在自动化生产线的小型连杆传动组里，这类扭转件也可以用来改变连杆的传动方向，相比多零件拼接的转接结构，一体化的扭转件没有额外的装配间隙，传动精度更高，长期运行也不会出现拼接件松动导致的传动误差。

　　建模过程中，扭转段的曲面生成是核心难点，需要先确定两端耳板的基准平面，再通过扫描混合的方式生成平滑过渡的实体，过程中要不断检查截面的连续性，避免出现曲面褶皱或者壁厚不均的问题，两端的安装孔要保证和各自耳板平面的垂直度，否则装配后会出现铰接卡滞、转动不顺畅的问题，所有的倒角尺寸要统一，既去除加工毛刺，也不会因为倒角过大影响耳板的有效承载面积。零件的材质选型范围较广，常规工况下采用普通碳素结构钢加工即可满足强度要求，在有腐蚀介质的工况下可以更换为不锈钢材质，轻量化需求场景下也可以采用铝合金铣削加工，不同材质的零件结构尺寸完全一致，不需要修改模型即可直接适配不同的加工工艺。在承载能力设计上，中间扭转段的最小壁厚经过强度校核，能够承受两端额定载荷下的最大弯矩，不会出现塑性变形，两端耳板的孔边距也符合机械设计的标准要求，避免受拉时孔位出现撕裂失效。
