多格一体式家用制冰硅胶模具结构设计

日常餐饮场景里的冰块制备需求，长期存在单格取冰困难、冰块成型规整度不足、堆叠存放易洒漏的痛点，这款多格一体式冰格结构，正是针对民用冷冻制冰场景做的定向结构优化。从实际使用逻辑出发，设计阶段首先考量的是冷冻环境下的形变适配问题，模具整体采用扁平矩形布局，单排排布7个独立梯形冰格，两排共计14个成型腔，每个型腔采用上宽下窄的锥度设计，拔模斜度控制在3°左右，既能够保证冷冻后冰块可以轻松从型腔中脱出，不需要额外掰动模具造成冰块碎裂，也能让冰块在成型过程中水体自然流动填充，避免边角缺料导致的成型缺陷。

从安装与使用边界来看，模具整体外轮廓尺寸适配常规家用冰箱冷冻层抽屉的内部净空，厚度控制在25mm以内，堆叠存放时相邻模具之间可以通过底部的微凸限位边贴合，不会出现滑移错位，即使同时放置3-4个模具在冷冻抽屉内，也不会占用过多竖向空间，能够兼容绝大多数家用、小型商用冷柜的内部搁架尺寸。型腔之间的连接筋采用2mm厚度的薄壁结构，既能够保证整体结构的连接强度，拿取过程中不会出现弯折断裂，也能减少模具整体的材料用量，降低成型后的冷却等待时间，水体注入后可以更快通过薄壁传递冷量，缩短冰块完全冻结的周期。

设计过程中特意规避了传统冰格常见的溢水问题，模具上边缘做了一圈3mm高的挡水边，当水体注入到型腔标定水位线时，即使端拿过程中出现小幅晃动，水体也不会从边缘溢出洒落到冷冻层内，减少清洁负担。每个独立型腔之间的隔断高度略低于挡水边高度，当单个型腔注满水后，多余的水体会缓慢流入相邻型腔，不会出现局部水位过高冻结后溢出粘连的问题，同时这种隔断设计也能让单个冰块冻结完成后，相互之间不会出现大面积冰连，取用时只需要轻按模具背面，单块冰块就可以顺利脱落，不需要用力扭曲模具导致所有冰块同时脱落难以收纳。

从实际应用场景拓展来看，这种型腔结构除了制备纯水冰块之外，也可以兼容冷冻辅食、果味冰、手工皂小块等民用成型需求，锥度型腔的设计对于不同凝固收缩率的介质都有较好的适配性，不会出现冷缩后卡模的问题。模具边缘做了R2的圆角过渡，没有尖锐棱角，拿取清洗过程中不会划伤手部，整体无多余的卡扣、拼接结构，一体成型的设计不存在清洁死角，水流冲洗即可完成清洁，避免长期使用后缝隙残留污渍滋生细菌。

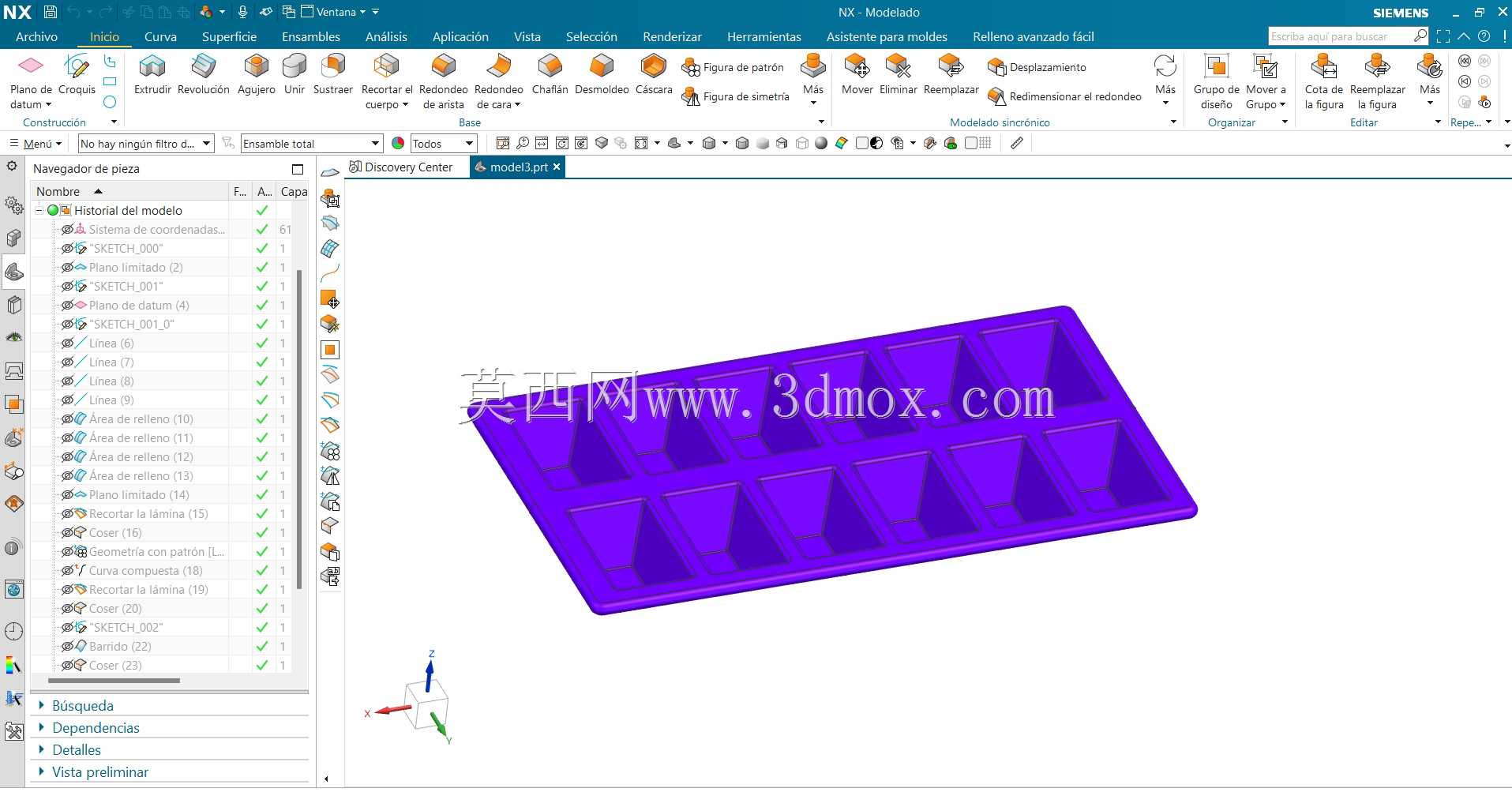

结构建模阶段重点校验了冷冻环境下的结构形变冗余，考虑到民用冰箱冷冻层最低温度通常在-24℃左右，模具的薄壁结构在低温下的收缩率做了提前补偿，保证低温环境下整体平面度偏差不超过1mm，不会出现低温翘曲导致放置不稳的问题。同时模具的边角位置做了加厚处理，端拿时的受力点位置厚度达到4mm，长期反复使用也不会出现边角开裂的问题，使用寿命相比普通薄款冰格有明显提升。
