水平横移发动机扇形平衡配重结构

在做往复式动力设备的横移机构配平设计时，这类扇形平衡配重是很常见的功能构件，很多刚入行的结构工程师容易把它和普通的冲压配重块混淆，实际上它的轮廓、孔位、质心位置都是经过严格的运动学计算匹配的，不是随便切一块扇形钢板就能替代。从实际应用场景来看，这类配重主要配套在具备水平横移动作的发动机单元上——比如部分小型通用动力机组的横移减震支架、轨道式动力测试台的滑动发动机安装座，还有一些需要做水平位移补偿的特种动力装置上，核心作用就是抵消横移动作过程中运动组件的惯性偏载，避免机构在启停、变向、匀速横移时出现偏磨、振动超差、定位精度漂移的问题。

先从设计思路说起，做这个构件的时候，首先要锚定的是整个横移动力组件的质心偏移量，横移导轨的滑块负载上限，还有往复运动的加速度区间。为什么选扇形轮廓而不是方形或者整圆形？核心是避让安装空间里的周边构件：横移机构的周边往往布置有燃油管路、线束支架、传感器安装座，扇形的圆弧边可以在配重随安装座摆动或者横移时，不会和周边固定件发生运动干涉，同时扇形的质心更靠近下部圆弧区域，在同等安装高度下能获得更大的配重力矩，减少整体配重的材料用量，控制组件总重量。

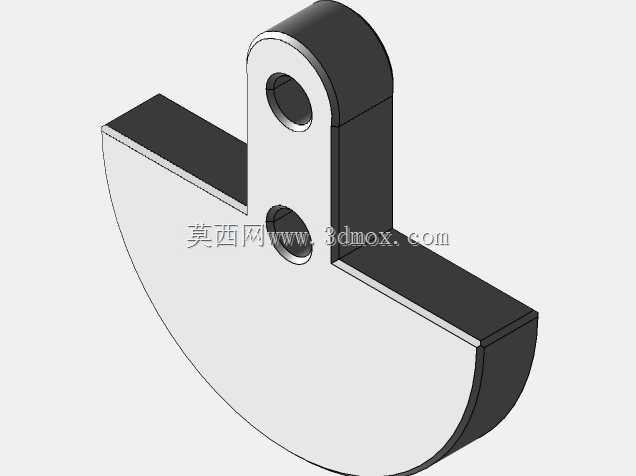

再看结构细节，上部的凸耳结构是整个配重的安装定位基准，凸耳上的通孔是主安装铰接孔，这个孔的公差一般选H7级，和配套的铰接销轴做间隙配合，保证配重安装后不会出现径向窜动，同时能在小范围内自适应调整角度，抵消安装面的平面度误差。凸耳下方的第二个通孔是辅助定位孔，这个孔不是用来穿紧固螺栓的，更多是做防转限位——配套的安装座上会有对应的定位销插入这个孔，避免设备运行过程中配重因为振动绕主铰接孔发生转动，导致质心偏移，影响配平效果。两个孔的中心距是核心安装尺寸，直接决定了配重安装后的质心相对铰接点的力臂长度，建模的时候这个尺寸必须和安装座的孔位严格匹配，差1毫米都可能导致整个机构的动平衡不合格。

从安装边界来看，这个配重的上部凸耳厚度要和安装座的铰接槽宽度匹配，两侧要预留0.5到1毫米的间隙，避免安装时出现卡滞；下部扇形的圆弧半径是运动包络的关键尺寸，建模时要做完整的运动干涉检查，确保配重随横移座走到左右两个极限位置时，圆弧面和周边的固定构件至少保留3毫米以上的安全间隙，防止运行中出现刮碰。扇形的直边部分是配重的质量调节区，后期如果实测配平重量有偏差，可以在直边位置铣削去除部分材料来微调质心，不需要重新制作整个构件，这也是扇形结构在工艺性上的优势——直边的铣削加工比圆弧面更容易控制去除量，加工成本更低。

材质选择上，这类配重一般选用高密度的灰铸铁或者Q235钢，不建议用铝合金这类低密度材料，因为同等配重力矩下，低密度材料需要做更大的体积，会占用更多安装空间，反而影响周边构件布置。表面处理一般做喷丸或者发黑处理，不需要做高精度的机加工，除了两个安装孔和凸耳的安装端面需要达到Ra3.2的粗糙度，其余非配合面只要去除飞边毛刺即可，毕竟配重是静承载构件，不需要太高的表面精度，过度加工只会增加不必要的成本。

实际装配的时候要注意，主铰接孔的销轴要做防松处理，一般用开口销或者轴用挡圈限位，防止设备长期振动导致销轴脱出；辅助定位孔的定位销不要选过盈配合，选过渡配合即可，方便后期维护时拆卸配重。很多现场调试的案例里，出现横移机构振动大的问题，往往不是导轨或者驱动的问题，而是配重的安装孔位有偏差，导致质心偏移，这时候只要重新核对配重的孔位尺寸和质心位置，微调配重的安装角度或者少量铣削配重块的直边，就能解决大部分振动超差的问题。另外要注意，这类配重是和特定的横移发动机组件匹配的，不能随意替换其他重量相近但轮廓不同的配重，哪怕重量一致，质心位置的偏差也会导致配平失效，甚至引发运动干涉，损坏周边的管路和线束。
