教学演示用辐条式中空滑轮结构设计

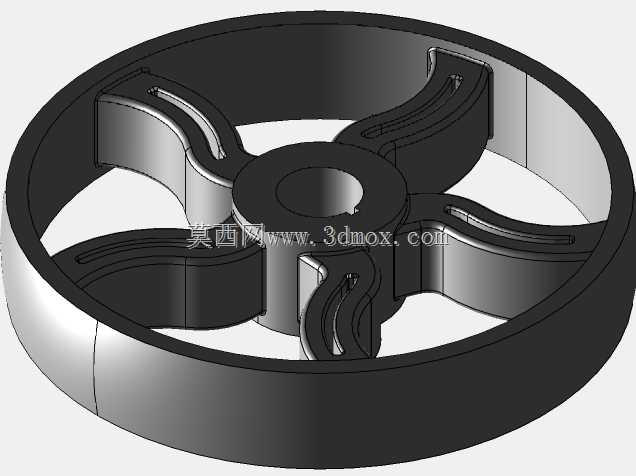

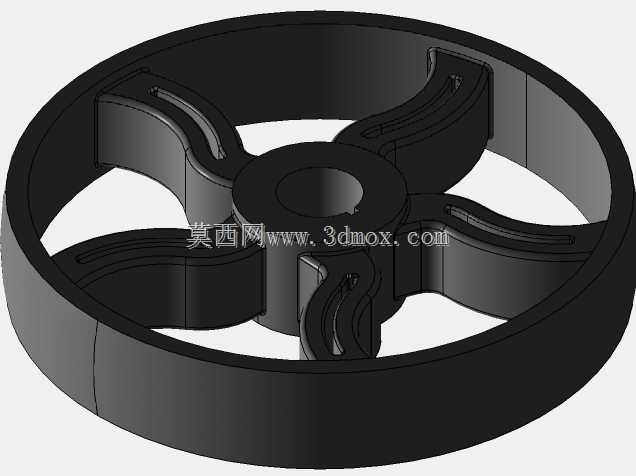

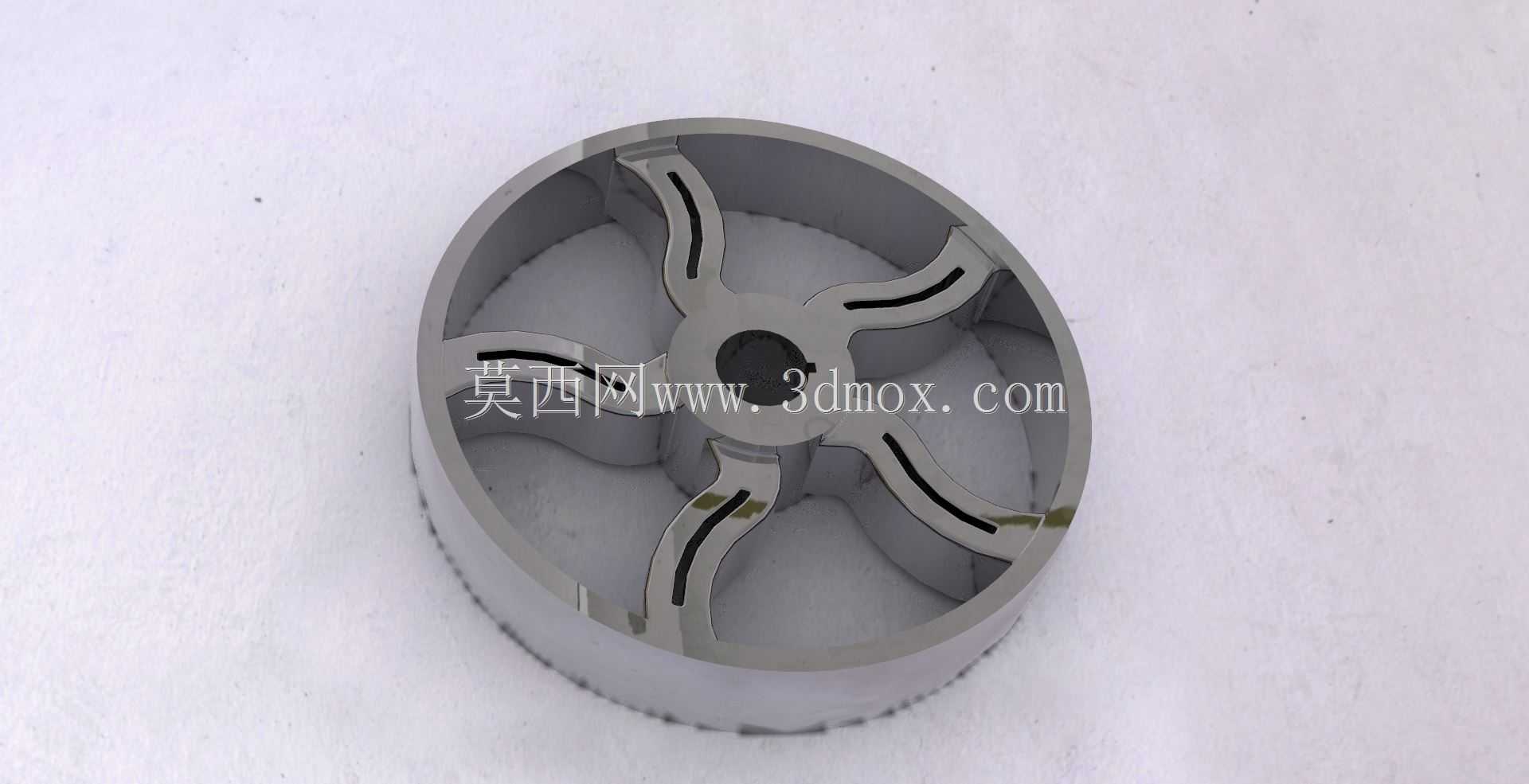

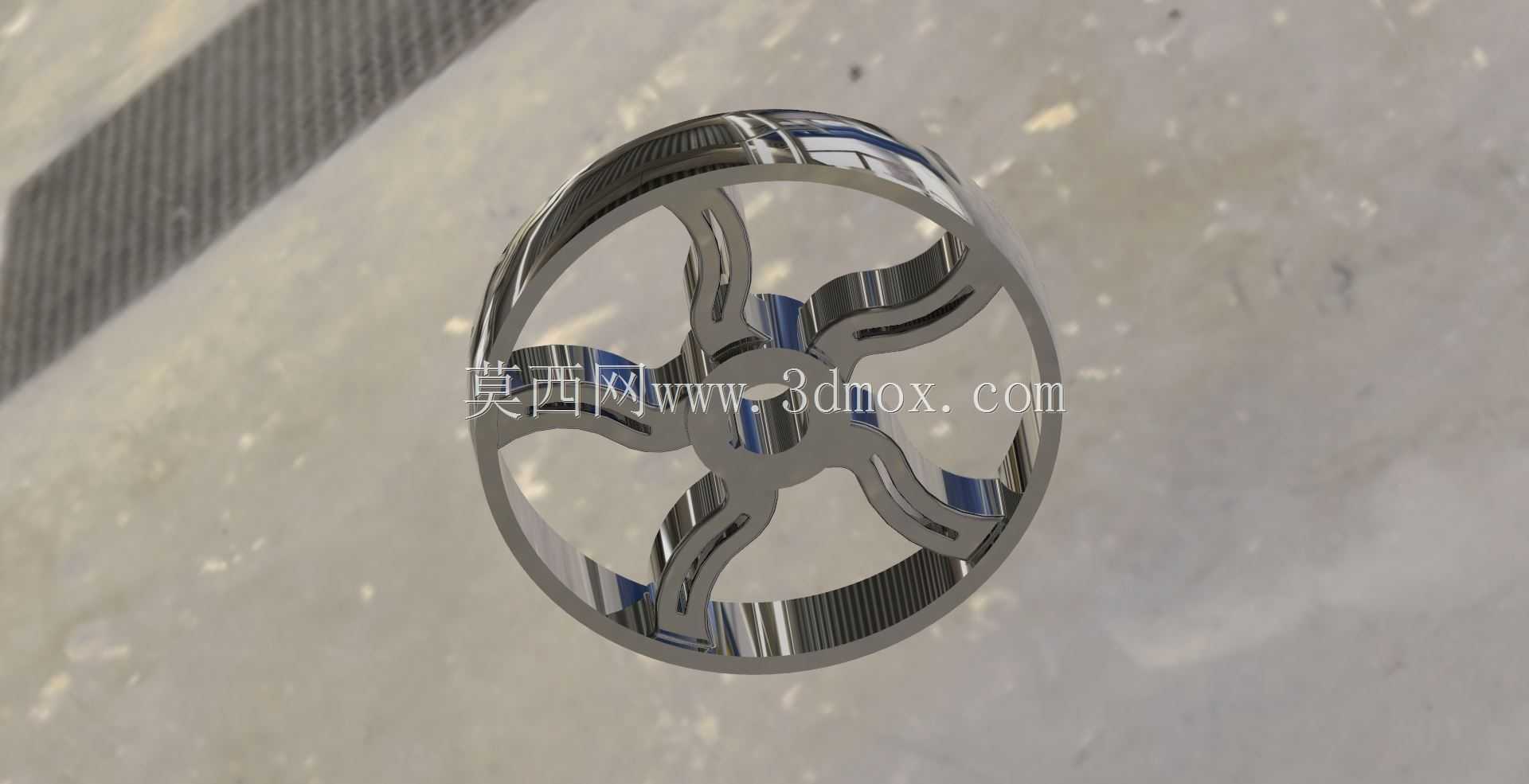

这款滑轮采用中空辐条式轮体结构，整体为圆柱状回转体设计，中心设置同轴安装轴孔，轮体内部通过五根均匀分布的弧形辐条连接内轮毂与外轮缘，辐条表面开设长条形减重槽，在保证结构强度的前提下尽可能降低整体自重，减少转动过程中的惯量损耗。从实际应用场景来看，这类轻量化滑轮既可以用于小型输送设备的导向轮组，承担线缆、轻质输送带的转向支撑作用，也可作为教学演示用具，帮助初学者理解回转类零件的受力分布、筋板布局逻辑，掌握参数化建模过程中圆周阵列、对称约束的使用技巧。

设计过程中优先考虑了受力均匀性，五根辐条沿中心轴孔呈72度等角分布，避免了偶数辐条容易出现的应力对称集中问题，弧形辐条的走向顺着轮体转动时的力传递路径设计，能将外轮缘承受的径向载荷平滑传导至中心轮毂，减少应力突变带来的结构失效风险。轮缘采用等厚圆筒结构，外圆面预留了足够的加工余量，实际生产中可根据配套使用的绳索、皮带截面形状加工对应的绳槽或带槽，不需要额外修改主体结构，适配不同的传动场景需求。

安装边界方面，中心轴孔的直径与轮体外径、轮体总高度保持1:4:1.2的比例关系，轴孔内壁可根据装配需求加工键槽或顶丝孔，既可以通过键连接实现与转轴的同步转动，也可以加装轴承作为从动导向轮使用，适配不同的安装工况。轮体两端面保持平行，端面与外圆、内孔的垂直度公差控制在机械设计常用的IT7级范围内，保证安装后转动过程不会出现偏摆，减少运转过程中的振动和噪音。

从结构特性来看，中空辐条的设计除了减重之外，还能在轮体承受冲击载荷时提供微小的形变缓冲空间，相比实心轮体拥有更好的抗冲击性能，不容易因为瞬时过载出现开裂问题。轮体内部的空腔也可以容纳少量润滑脂，在低速运转场景下可以实现自润滑，减少日常维护的工作量。辐条上的长槽除了减重作用，还可以作为动平衡调整的工艺槽，在完成精加工后通过去除槽边余量的方式调整轮体的动平衡精度，满足更高转速的使用要求。

针对教学场景的使用需求，整个零件的建模逻辑完全遵循参数化设计原则，所有尺寸都通过全局参数关联，修改轴孔直径、轮体外径、辐条数量等核心参数时，整个模型可以自动更新，不需要逐个修改特征，非常适合作为参数化建模的练习案例，帮助学习者理解参数关联、特征建模的核心思路。零件的所有倒角、圆角都采用统一的工艺参数，符合常规机械加工的工艺要求，不存在无法加工的尖锐内角或者薄壁结构，不管是采用3D打印制作教学样件，还是采用金属切削加工制作实际功能件，都有很好的工艺可行性，不需要额外做工艺性修改。
