阀块安装固定支座结构设计

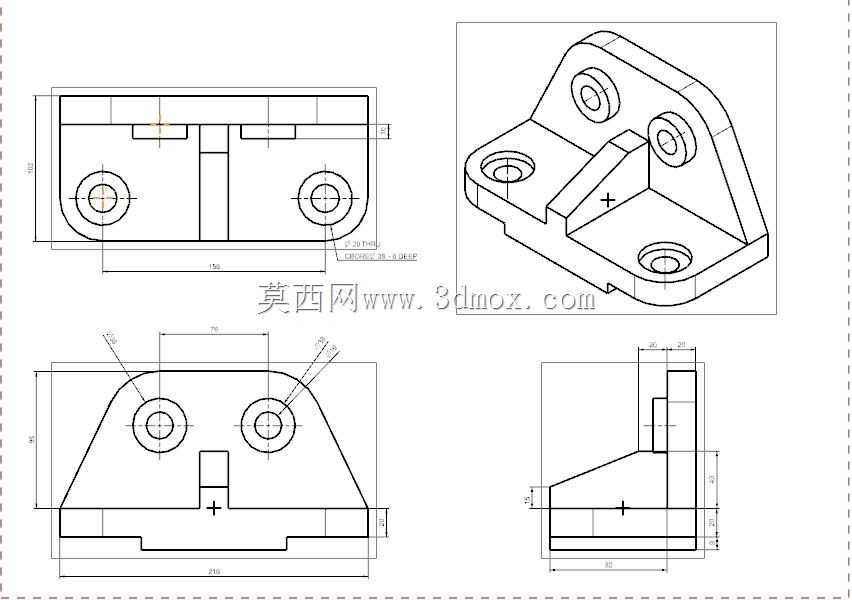

　　在液压与流体控制管路系统中，这类阀块安装支座是管路集成布局里的基础承载构件，主要承担阀块本体的定位、承重以及管路运行过程中的抗振限位作用，常见于中小型液压站、流体控制模组、设备阀组集成单元的安装工位，用来替代传统的焊接支架或者零散拼接的安装件，减少现场装配的配焊、配钻工作量，提升阀组安装的一致性与互换性。从结构设计逻辑来看，整个支座采用一体化的L型承载构型，竖直立面设置两个同轴的安装孔位，用来和阀块本体的侧部安装面实现螺栓锁紧固定，水平底板则设置两个沉头安装孔，用来将整个支座连同上部承载的阀块固定在设备机架、安装面板或者液压站的安装基板上，立面与底板之间设置了三角形加强筋结构，筋板从立面中部延伸至底板靠近安装孔的位置，能够有效抵消阀块工作过程中因为管路流体脉动、设备运行振动带来的倾覆力矩，避免长期受力后支座出现塑性变形或者连接螺栓疲劳断裂的问题。

　　从安装边界来看，支座的水平底板宽度与竖直立面高度匹配常规通径6到通径10的小型集成阀块安装尺寸，底板上的安装孔采用长圆形与圆形孔组合的设计？不对，看图纸的话，底板的两个安装孔为沉头光孔，孔位间距适配通用的安装面板螺孔布局，竖直立面的两个安装孔中心距与对应阀块的侧装螺孔中心距完全匹配，安装时不需要额外扩孔或者调整位置，能够直接实现对位装配。整个零件的外形做了边角倒钝处理，避免装配过程中锐边划伤操作人员或者损坏外接管路的保护层，立面与底板的连接根部做了圆角过渡，减少机加工过程中的应力集中，同时提升铸件或者机加工件的结构强度。

　　在实际应用场景中，这类支座多用于阀块的侧装固定工位，当阀块不需要水平叠装在油路板上，而是需要悬空侧装以节省安装空间、缩短外接管路长度的时候，这类一体化支座就能够提供稳定的承载支撑，相比焊接式支架，它的安装面平面度、孔位位置度都有更高的精度保障，装配后阀块的安装垂直度能够控制在机械安装要求的公差范围内，避免因为安装倾斜导致阀件阀芯卡滞、密封件偏磨泄漏的问题。设计过程中，首先根据所承载阀块的重量、运行过程中的振动加速度计算所需的结构强度，确定加强筋的厚度、立板与底板的板材厚度，再根据阀块的安装孔位确定立面的孔距、孔径，根据安装基面的螺孔布局确定底板的孔位尺寸，同时预留足够的螺栓装配空间，保证拧紧工具能够有足够的操作空间完成螺栓锁紧，不会出现工具与支座本体干涉的情况。

　　从加工工艺性来看，这个零件既可以采用整块铝合金或者结构钢铣削加工成型，适合小批量定制化的设备生产场景，也可以采用压铸或者熔模铸造的方式做毛坯再进行安装面的精加工，适合大批量的标准化阀组配套使用，两种加工方式都能够保证安装面的平面度与孔位的位置精度，满足液压阀组的安装精度要求。在管路布局设计时，选用这类标准化的安装支座，能够大幅缩短阀组的装配周期，不需要针对每个项目单独设计焊接支架，减少设计重复工作量，同时统一的安装尺寸也方便后期设备维护时的阀块拆装更换，不需要重新配做安装支架，降低设备的后期维护成本。另外，支座的水平底板底部可以根据使用需求加装减震垫片，进一步降低管路振动向机架传递的振动量，提升整个液压系统的运行稳定性，立面与阀块的连接面也可以根据密封或者调整间隙的需求加装薄调整垫片，微调阀块的安装高度与水平度，适配不同的管路对接需求。
