阀块配套十字头连接传动组件

在往复式流体控制阀门的动力传递链路里，十字头是把旋转动作转化为直线往复动作的核心衔接部件，这套组件直接适配阀块的安装接口，承担着动力换向、载荷传递、运动导向的多重作用，常见于工业流程管线上的调节阀、切断阀驱动端，也能适配小型柱塞式流体泵的动力端结构，在石化、给排水、冶金流体输送工段的阀类设备里应用广泛。

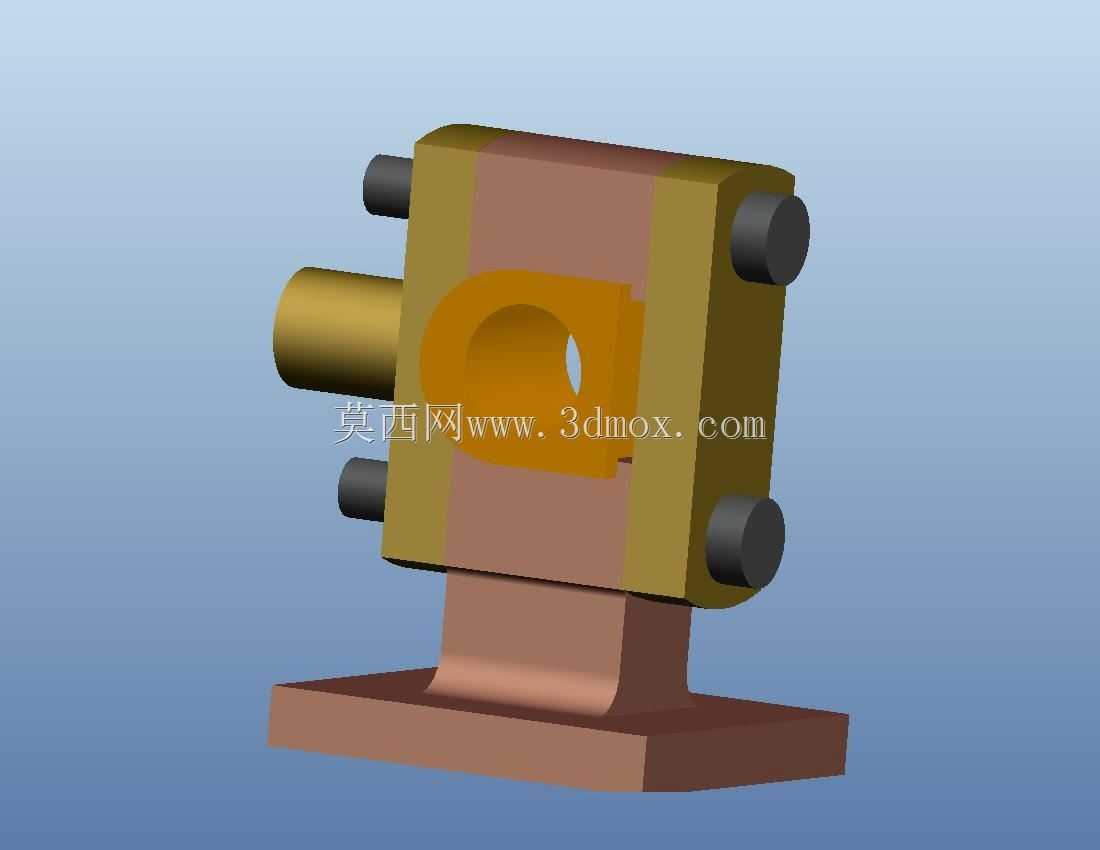

从结构设计逻辑来看，组件主体采用分体式装配结构，底部的方形安装底座是整个部件的安装基准，底座上预留的安装孔位完全匹配阀块本体的安装螺孔分布，安装时不需要额外加工转接板，直接通过螺栓紧固就能完成组件与阀块的刚性连接，底座上方的支撑段做了圆弧过渡处理，避免应力集中在支撑段与底座的衔接位置，能承受往复运动带来的交变冲击载荷，不会在长期运行后出现根部断裂的问题。中间的主体块是组件的核心承载部分，中间开设的贯通圆孔是活塞杆的安装通道，孔内壁的加工精度直接决定了活塞杆的运动同轴度，设计时严格控制孔的圆柱度与表面粗糙度，减少活塞杆往复运动时的摩擦阻力，同时避免偏磨导致的密封件提前失效。主体块两侧对称布置的四个圆柱销孔，是用来连接连杆小头的铰接点位，四个销孔的同轴度、对称度公差都做了严格约束，保证连杆传递过来的动力能均匀作用在十字头中心，不会出现侧向分力导致的卡滞问题。主体块侧面伸出的圆柱导向段，和阀块内部的导向套配合，为整个十字头的往复运动提供径向支撑，导向段的外径与导向套内径采用间隙配合，既能保证运动顺畅，又能控制径向窜动量在允许范围内，避免活塞杆出现偏摆。

从安装边界来看，这套组件的整体安装尺寸完全适配对应规格阀块的内部安装腔，底座的安装孔距、主体部分的最大外径、导向段的伸出长度都经过匹配校核，装入阀块后不会和阀块内部的其他零部件产生运动干涉，往复运动的行程范围也完全匹配阀门的启闭行程要求，不需要额外调整行程限位。在功能特性上，这套组件采用对称式结构设计，动力传递路径沿组件中心轴线分布，运动过程中受力均匀，能有效降低运动过程中的振动与噪音，铰接位置的销孔设计预留了润滑脂加注通道，日常维护时可以直接加注润滑脂，减少铰接位置的磨损，延长组件的整体使用寿命。组件的所有配合面都考虑了机械加工的工艺性，没有出现难以加工的死角结构，普通的铣削、钻削、镗削设备就能完成所有零件的加工，不需要特殊的定制刀具，加工成本可控，装配时也不需要专用工装，按照装配顺序依次装入销钉、活塞杆就能完成组装，装配效率较高。在实际工况应用中，这套组件能承受阀门启闭过程中的瞬时冲击载荷，导向结构的设计能保证长期运行后运动精度不会出现明显下降，避免因为十字头磨损导致的阀门启闭卡滞、密封泄漏等问题，能有效提升阀类设备的运行可靠性，降低现场维护的频次。
