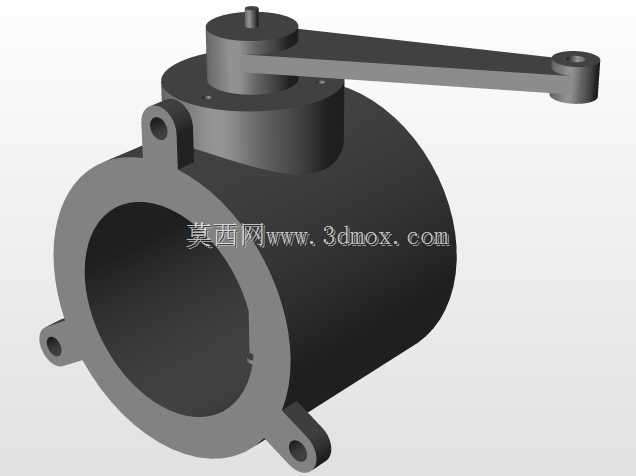

带手动操作手柄的法兰式蝶阀结构

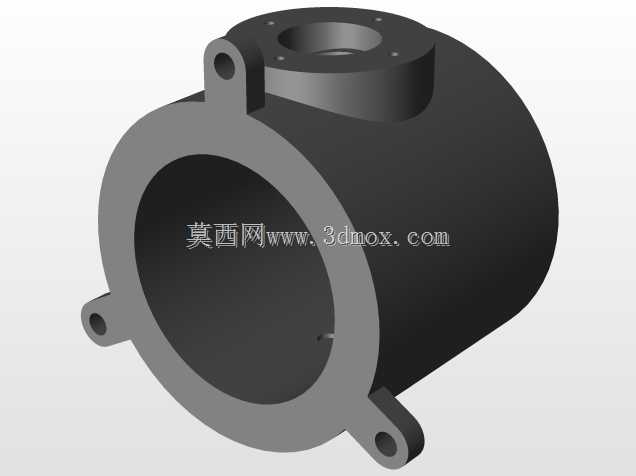

　　在民用给排水、暖通空调循环管路、低压工业流体输送场景里，这类带手动操作手柄的蝶阀是管路通断、流量调节环节最常见的控制元件之一，相比同通径的闸阀、截止阀，它的结构长度更短，安装占用的轴向空间更小，在排布紧凑的管廊、设备夹层里有明显的布置优势。从结构设计来看，这款蝶阀采用对夹式法兰安装结构，阀体两端带安装凸耳，凸耳上预留螺栓过孔，安装时不需要额外配置配对法兰的长螺栓，直接通过穿入凸耳孔的紧固件就能将阀体固定在两侧管路法兰之间，现场安装对位的容错空间更大，也能减少安装配件的备货种类。

　　阀体采用圆筒形流道设计，内部没有突出的节流结构，阀板开启时流道趋近于全通径，流体经过时的压损远小于同规格的截止阀，适合输送清水、低粘度油品、压缩空气等洁净介质，在暖通系统的冷冻水、冷却水回路里，这种结构的阀门能有效降低循环泵的输出扬程损耗，减少系统长期运行的能耗。顶部的操作手柄采用杠杆式结构，手柄长度经过力矩匹配设计，操作人员不需要借助额外的加力杆，仅靠手部力量就能完成阀板90度范围的启闭操作，手柄与阀杆的连接部位设置定位结构，能在0度全关、90度全开位置实现锁止，避免管路振动导致手柄移位出现的内漏问题，同时手柄的操作角度直观对应阀板开度，现场巡检人员不需要额外加装开度指示牌，就能直接判断阀门的开关状态。

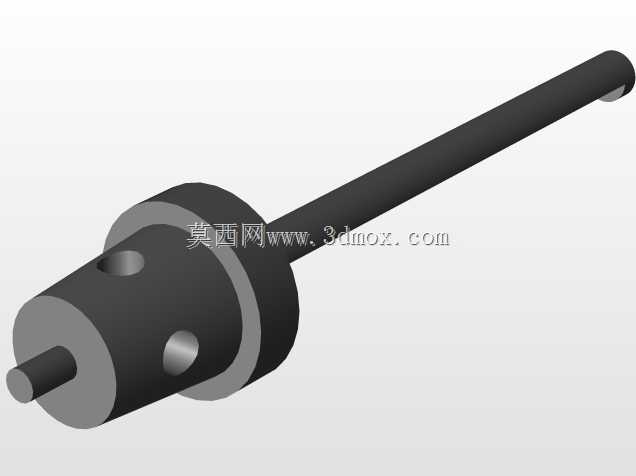

　　阀杆与阀体的连接部位设置轴套密封结构，采用多层填料压紧的密封形式，能在1.6MPa的常规工作压力下避免介质沿阀杆渗漏，同时轴套采用自润滑材质，长期操作不会出现卡涩问题，在一些常年不需要操作的备用管路里，也能保证需要启闭时动作顺畅。阀体侧面的三个安装凸耳呈120度均匀分布，除了两端法兰连接的受力点外，底部的凸耳可以作为安装支撑点，在垂直安装的管路上，能通过这个凸耳加装支撑支架，避免阀门重量全部由管路法兰承担，长期运行出现法兰密封面错位渗漏的问题。

　　从安装边界来看，这款蝶阀的结构长度符合常规对夹蝶阀的尺寸规范，不需要在管路上预留额外的操作空间，手柄的转动半径范围内没有突出的结构，安装时只要保证手柄转动路径上没有其他管路、结构件遮挡，就能满足操作需求，阀杆的顶部预留了加装执行器的连接接口，如果后续需要改成气动、电动控制，不需要更换阀体，只需要拆除手柄加装对应执行器就能完成改造，适配后期管路自动化升级的需求。在实际选型应用中，这类蝶阀通常用在介质温度不高于80摄氏度的低压管路里，不适合输送含有固体颗粒的介质，避免颗粒卡涩阀板密封面导致关闭不严，阀板的密封面采用软质密封材质，关闭时的密封性能可靠，能达到零泄漏的等级，适合在需要严格切断介质的管路分支处使用。设计建模过程中，需要重点保证阀杆与阀板的同轴度，避免阀板转动时与阀体内壁出现刮擦，同时要校核手柄操作时的阀杆受力，保证在最大压差下操作力矩不会超过人手操作的舒适范围，阀体的壁厚按照公称压力的1.5倍安全系数设计，能承受常规的管路水锤冲击，不会出现阀体开裂的问题。
