套筒销式挠性联轴器非同轴传动结构

　　在工业传动系统的实际布局中，受加工装配误差、设备运行负载变形、基础沉降等因素影响，主动轴与从动轴很难保持绝对的同轴度，两轴间往往存在一定程度的径向、角向或是轴向偏移，这类偏移如果直接采用刚性连接结构，会在轴系内部产生极大的附加载荷，加剧轴承、密封件的磨损，严重时甚至会造成轴类零件的断裂失效，而套筒销式挠性联轴器正是针对这类非同轴传动场景开发的连接部件。这类联轴器的核心功能是在传递额定转矩的同时，通过自身结构的弹性变形补偿两轴间的相对偏移，缓冲传动过程中的冲击振动，相较于齿式联轴器、膜片联轴器等其他挠性连接结构，套筒销式结构的零件数量更少，加工难度更低，日常维护时无需复杂的专用工具，在中小功率的泵类、风机、输送机等通用设备的传动端应用十分广泛。

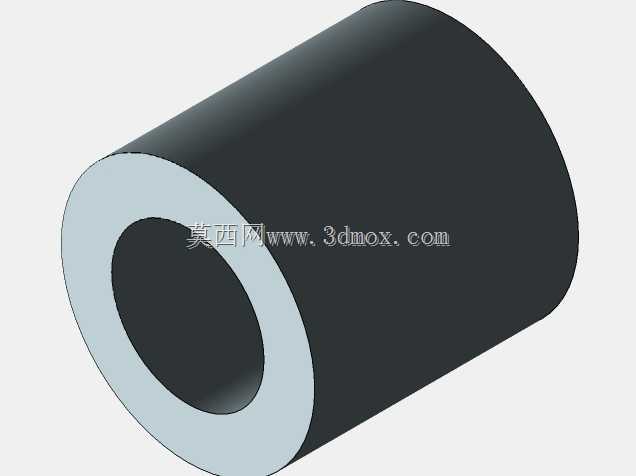

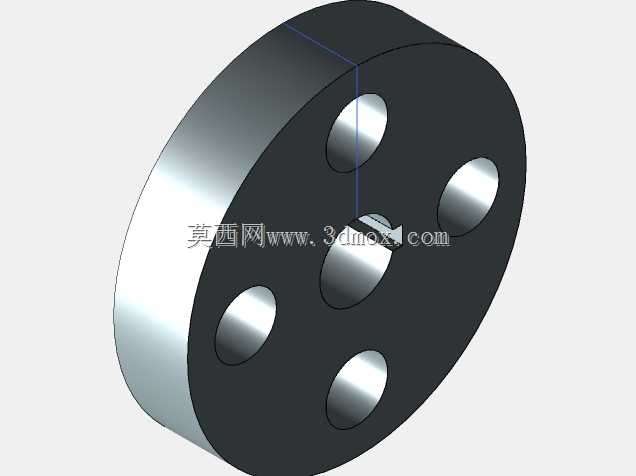

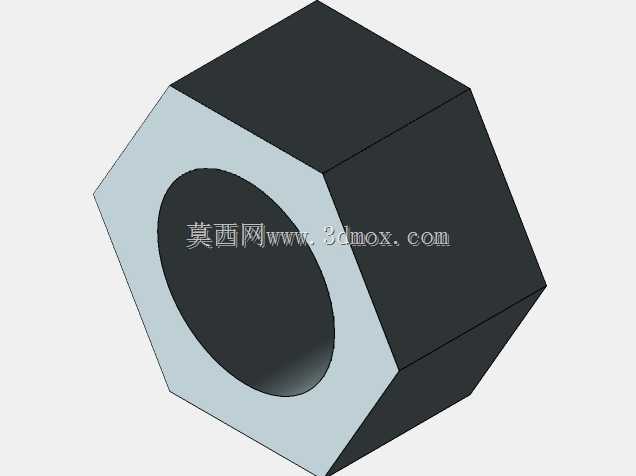

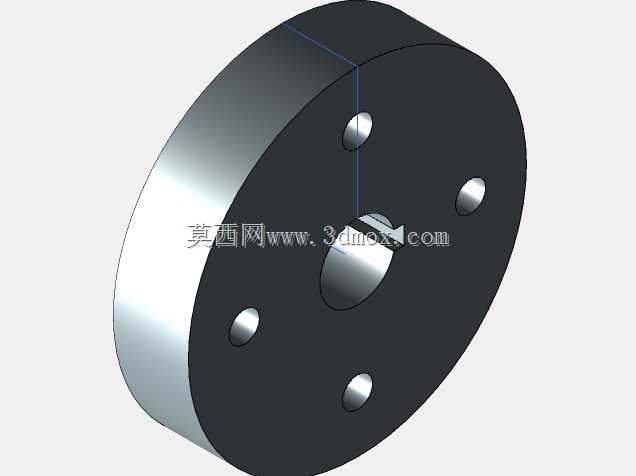

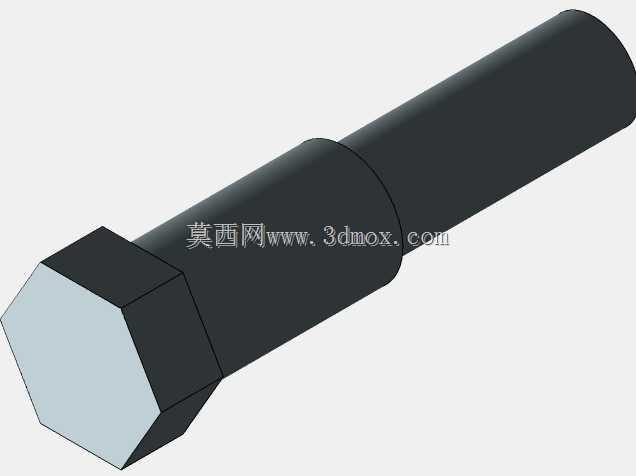

　　从结构设计逻辑来看，该联轴器采用六角形的外套筒作为主体承载结构，外套筒两端分别加工有与轴配合的内孔，销孔沿圆周方向均匀分布在套筒的端面上，弹性套嵌套在销钉外侧后装入对应销孔，当两轴出现偏移时，弹性套可以发生微小的剪切与挤压变形，抵消偏移带来的附加应力，同时弹性套本身的阻尼特性可以吸收传动过程中的扭转振动，降低轴系的共振风险。六角形的外形设计并非单纯的造型选择，一方面是为了在装配时可以方便地使用普通扳手夹持固定，无需设计专门的装夹工艺台，简化现场安装的操作流程；另一方面六角形的截面相较于圆形截面，在同等材料用量下具备更好的抗扭截面系数，能够在传递相同转矩的前提下缩小套筒的径向尺寸，减少安装所需的空间边界。

　　在安装边界的尺寸设计上，这类联轴器的轴向长度需要根据被连接轴的轴伸长度确定，内孔的配合公差通常选用H7/k6的过渡配合，既可以保证传动时轴与孔之间不会出现相对滑动，又不会因为过盈量过大造成装配困难；销钉的数量与直径需要根据传递的额定转矩计算确定，弹性套的材料通常选用耐油橡胶或是聚氨酯材质，根据工作环境的温度、腐蚀介质情况调整材料配方，保证在不同工况下的使用寿命。实际选型过程中，不能单纯按照轴径匹配联轴器型号，需要先计算传动系统的计算转矩，考虑工作机的载荷特性、原动机的启动冲击系数，确保联轴器的额定转矩大于计算转矩，同时要校核允许的最大偏移补偿量是否满足现场安装的对中误差要求，避免因为选型不当造成联轴器过早失效。

　　建模过程中需要重点关注销孔的位置度公差，保证两端销孔的同轴度以及沿圆周分布的等分精度，否则会造成弹性套受力不均，运行时出现偏磨问题；内孔的倒角尺寸需要符合轴伸的导入要求，方便现场装配时的轴件导入，外套筒的棱边需要做倒钝处理，避免安装过程中划伤操作人员。这类挠性联轴器在运行过程中不需要额外的润滑维护，仅需要定期检查弹性套的磨损情况，当弹性套出现老化、裂纹或是明显的挤压变形时及时更换即可，相较于需要定期加注润滑脂的齿式联轴器，维护成本更低，适合在一些维护空间受限、长期连续运行的设备上使用。在一些对传动精度要求不是极高的通用传动场景中，这种结构的联轴器可以有效降低轴系的对中要求，减少设备安装调试的工时，同时具备一定的缓冲减振能力，能够有效延长传动系统中轴承、齿轮等零部件的使用寿命，是中小功率传动系统中性价比极高的轴连接方案。
