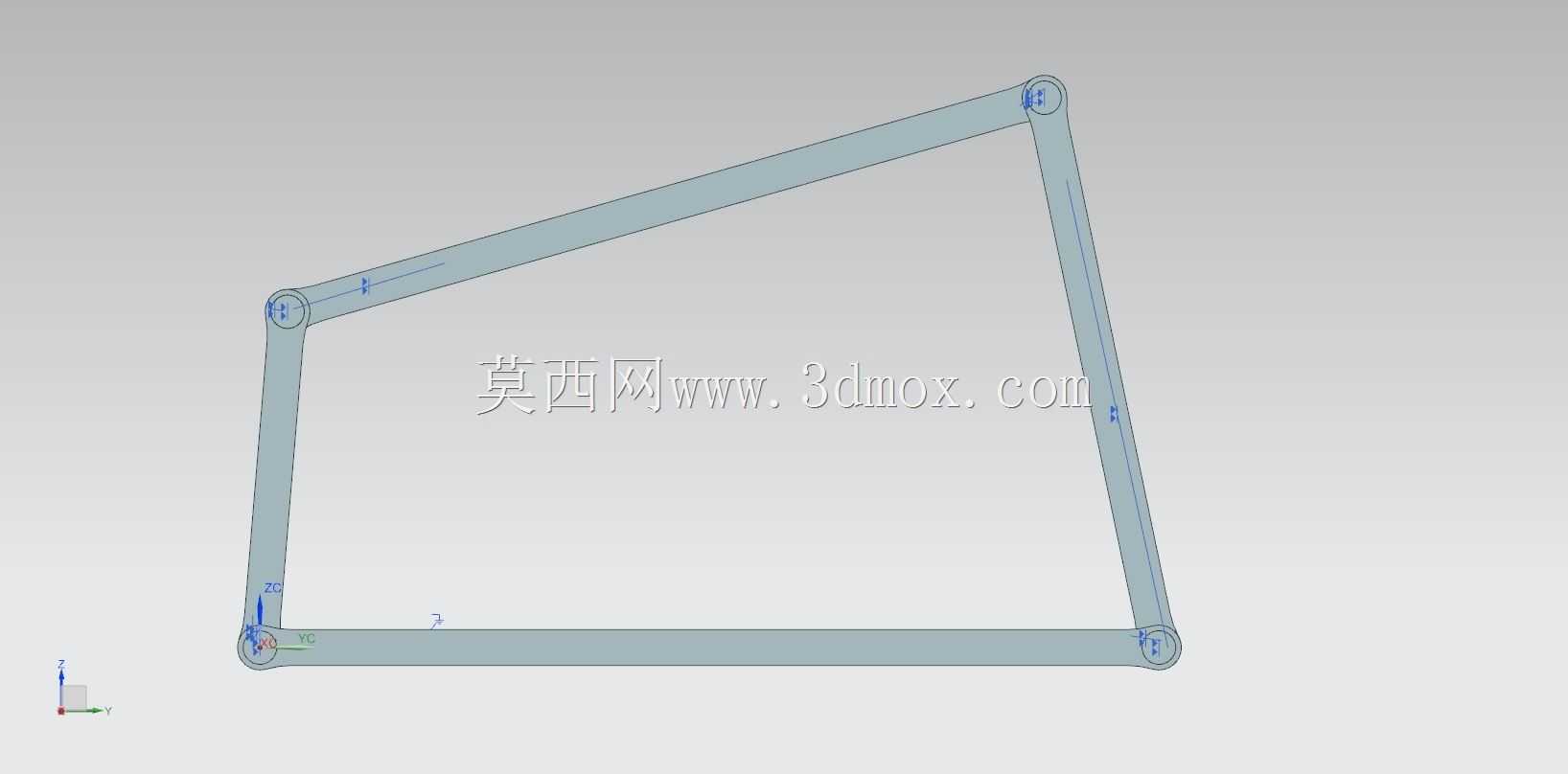

四杆链传动机构组装结构设计

在轻工自动化输送、车用雨刮系统、小型物料分拣设备的传动单元设计中，四杆链机构是实现定轨迹往复运动、小载荷连续传动的核心结构之一，这类结构不需要复杂的电控程序配合，仅通过刚性杆件与铰接副的配合，就能将输入轴的旋转运动转化为执行端预设轨迹的摆动或直线往复动作，相比齿轮传动、同步带传动，它的结构容错率更高，对安装面的形位公差要求更宽松，在低速、小载荷的工况下能长期稳定运行，后期维护仅需定期检查铰接销轴的磨损量即可，运维成本远低于其他精密传动结构。

从实际应用场景来看，这类四杆链结构最常出现在车用风窗刮水器的传动端，雨刮电机输出的旋转扭矩通过四杆链的运动转换，带动两个雨刮臂做同步的扇形摆动，保证刮片完全覆盖风窗的有效视野区域；在小型包装生产线的物料推送工位，这类机构也常被用作推料执行件的传动单元，通过调整各杆件的长度比例，就能改变推料端的运动行程与停留时间，适配不同尺寸规格的包装盒输送需求；部分小型农用机具的播撒调节机构也会采用类似结构，通过手动调节其中一根杆件的铰接位置，就能改变播撒口的开合幅度，实现播撒量的无级调节。

设计这类四杆链机构时，首先要确定的是执行端的运动轨迹边界，也就是实际工作中执行件需要到达的最远点、最近点以及摆动角度范围，再通过运动学反推计算各根杆件的长度比例，这里要特别注意死点位置的规避——当从动件与连杆处于共线位置时，机构会出现传动角为0的死点，这时候输入轴的扭矩无法传递到执行端，很容易造成机构卡滞，所以设计时要么通过杆件长度配比让死点位置落在非工作行程区间，要么在输入轴端加装飞轮，利用飞轮的转动惯量冲过死点位置。铰接副的配合间隙也是设计中需要重点考量的参数，间隙过小会导致铰接处转动阻力过大，长时间运行容易出现销轴磨损抱死的问题；间隙过大则会导致执行端的运动轨迹出现偏差，在雨刮这类对轨迹精度有要求的场景下，甚至会出现刮片超出风窗边界或者刮净区域不足的问题，一般低速工况下铰接副的配合间隙选H8/f7的间隙配合即可，同时要在铰接位置预留润滑脂加注空间，方便后期运维时补脂减少磨损。

从安装边界来看，这类四杆链机构的整体安装尺寸主要由最长杆件的长度决定，安装时需要保证所有铰接轴的轴线保持平行，否则会出现杆件运动过程中别劲的问题，大幅缩短结构使用寿命；输入轴端一般通过键连接与动力源相连，连接时要保证轴与孔的同轴度误差不超过0.1mm，避免运行过程中出现额外的径向载荷。机构的执行端一般设计有标准的安装孔位，可以直接连接刮臂、推料板等执行件，不需要额外设计转接结构，安装时只需要保证执行件与机构输出端的连接刚性即可，避免运行过程中出现执行件晃动的问题。

在结构细节上，所有杆件的棱边都做了倒钝处理，避免安装调试过程中划伤操作人员，杆件的截面形状根据受力大小选择，受力较小的位置采用冲压成型的薄板杆件，受力较大的主传动杆则采用实心圆钢加工，在保证结构强度的前提下尽可能降低整体重量，减少动力源的负载。铰接销轴的端部都设计有卡簧槽，通过轴用卡簧实现轴向定位，不需要额外的螺栓紧固，拆装维护更加方便，同时销轴表面做了淬火处理，表面硬度达到HRC45以上，能有效降低长期运行过程中的磨损量，延长机构的整体使用寿命。
