发动机涡轮用空心圆柱衬套垫片结构

在航空航天、地面燃气轮机以及车用涡轮增压发动机的涡轮端装配链路中，这类空心圆柱结构的衬套垫片是容易被忽略但直接影响整机运行可靠性的核心配套零件。很多刚接触涡轮结构设计的工程师容易把这类零件等同于普通平垫片，实际上它的功能边界覆盖了轴向定位、间隙补偿、摩擦隔离、密封辅助四个核心维度，并非单纯的填充垫片。从实际装配场景来看，涡轮端的工作环境长期处于600℃以上的高温燃气冲刷状态，相邻的涡轮盘、轴套、密封环座之间的金属件在热胀冷缩过程中会产生微米级的形变量，如果没有这类衬套垫片做过渡补偿，硬接触的金属面在高频振动下会很快出现磨损点蚀，严重时甚至会导致涡轮轴的同轴度偏移，引发动平衡失效的恶性故障。

设计这类衬套垫片时，首先要锚定的是安装边界的尺寸约束：内孔直径必须与穿过的涡轮轴轴颈保持H7/f6的间隙配合，既不能间隙过大导致垫片在运行中出现径向窜动，也不能间隙过小导致热态下轴颈膨胀后与垫片内孔抱死；外圆尺寸则需要匹配涡轮盘安装槽的内径，单边预留0.2-0.3mm的安装余量，避免装配时出现卡滞。轴向厚度的公差控制是整个设计的核心，通常要根据涡轮端的轴向装配间隙链来做尺寸链反推，厚度公差需要控制在±0.02mm以内，过厚会导致轴向预紧力过大，加速轴承端面磨损，过薄则无法起到间隙补偿的作用，会导致涡轮轴出现轴向窜动量超标的问题。

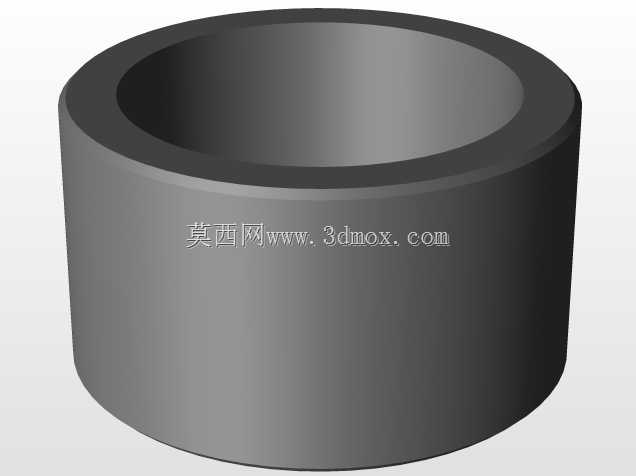

从结构外形来看，这类衬套垫片采用等壁厚空心圆柱结构，没有额外的异形凸台或者定位缺口，一方面是因为涡轮端的圆周方向没有定向装配的要求，整圈等截面结构可以保证圆周方向的受力均匀，避免出现局部应力集中；另一方面光滑的内外圆柱面在加工时更容易通过内外圆磨床达到较高的尺寸精度和表面粗糙度，内壁粗糙度要求达到Ra1.6，减少与轴颈相对微动时的摩擦阻力，端面粗糙度要求达到Ra0.8，保证与相邻贴合面的接触面积达到90%以上，防止高温燃气从贴合面的缝隙中泄漏。材料选择上通常会选用高温合金或者沉淀硬化不锈钢，兼顾高温下的强度保持率和耐磨性能，部分工况下还会在端面做镀铜或者喷涂固体润滑涂层，进一步降低微动磨损的概率。

在实际的装配流程中，这类衬套垫片的安装位置位于涡轮盘与轴肩之间，装配前需要检查两个端面是否有磕碰、毛刺，任何微小的凸起都会导致装配后垫片出现倾斜，进而影响整个涡轮转子的端面跳动量。装配时不需要额外涂覆密封胶，依靠零件本身的加工精度和轴向预紧力就能实现端面密封，这就对垫片的两个端面的平行度提出了很高的要求，平行度公差需要控制在0.01mm以内，否则即使端面粗糙度达标，平行度超差也会导致局部出现缝隙。很多维修场景中出现的涡轮端漏气、轴温异常升高的故障，拆解后往往发现就是衬套垫片出现了端面磨损或者变形，更换符合尺寸要求的垫片后故障就能排除，足以见得这个小零件在整个涡轮系统中的作用。

建模过程中需要注意的是，这类薄壁空心圆柱结构不要做不必要的倒角或者圆角，尤其是与相邻零件贴合的端面边缘，过大的倒角会减少有效接触面积，通常只需要做0.1mm的毛刺去除倒角即可，避免影响密封和定位效果。壁厚的设计要兼顾结构强度和安装空间，通常壁厚不小于2mm，保证在轴向预紧力作用下不会出现压溃变形，同时也不会占用过多的轴向安装空间。整个零件的结构虽然简单，但是每一个尺寸公差、形位公差的设定都和实际工况紧密绑定，脱离了装配场景和功能需求去建模，做出来的模型只是一个空心圆柱，无法直接用于实际的结构设计和装配验证。
