三通法兰连接式流体管路机管结构

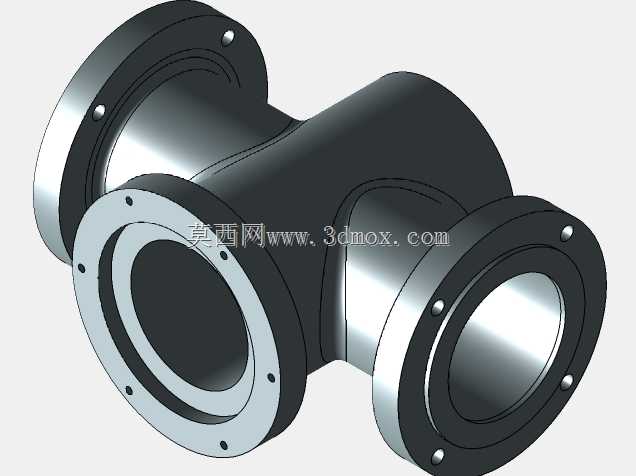

　　从结构设计来看，三个连接端全部采用法兰式连接结构，每个法兰端面都均匀布置了螺栓安装孔，安装时可以通过螺栓穿过对应孔位，配合法兰端面的密封垫片实现端面压紧密封，相比螺纹连接的管件，这种法兰连接的结构能承受更高的管路压力，也更适合大管径的管路接驳场景，后期维护拆卸时不需要转动整段管路，只需要松开对应法兰的螺栓就能完成局部拆装，检修效率更高。在设计这款构件的时候，首先要考虑的是三个通径的一致性，三个接口的内径尺寸保持统一，能避免管路通径突变带来的流体阻力激增，减少介质在三通位置的紊流与压降，管身主体采用等径过渡的圆弧结构，在三个接口的交汇位置做了壁厚加强处理，因为这个位置是流体冲刷最频繁、应力集中最明显的区域，适当增加壁厚能提升整体的结构强度，避免长期受流体压力与冲刷出现管壁破损。这款三通结构的管路连接件，主要应用在工业流体输送管网的支路分流场景，在化工介质输送、市政给排水、暖通循环管路、工业设备液压与气动回路中都能见到这类结构的身影，它的核心作用是实现主管路流体向两个垂直方向的支路分流，或是将两路支路的介质汇流到主管路中，完成管路走向的90度换向与支路接驳，不需要额外拼接多个弯头与短接管件，能有效减少管路的连接密封点，降低介质泄漏的风险。

　　法兰端面的密封面采用凸面结构，能更好地贴合密封垫片，安装时螺栓的预紧力可以均匀作用在密封面上，不会出现局部压合不严的问题，每个法兰上的螺栓孔位置都做了同轴度校验，保证和对接法兰的孔位完全匹配，不会出现安装错位的情况。从安装边界来看，三个法兰端面分别朝向三个互相垂直的方向，安装时需要预留出足够的螺栓操作空间，每个法兰外侧要留出能放入扳手、拧紧螺栓的操作距离，管身的外轮廓尺寸要和周边的管路支架、设备外壳保持足够的安全间隙，避免管路运行时的振动导致构件和周边部件发生碰撞摩擦。

　　在实际选型应用中，这类构件的材质会根据输送介质的特性做调整，输送普通水介质的场景可以采用普通碳钢材质做防腐处理，输送腐蚀性化工介质的场景则会采用不锈钢或者衬塑材质，法兰的压力等级也要和整个管路系统的额定压力保持匹配，避免出现压力等级不匹配导致的密封失效。这款结构的建模过程中，重点要保证三个法兰端面的垂直度，任意两个相邻法兰的端面垂直度公差要控制在机械安装的允许范围内，否则安装时会出现对接管路别劲的问题，长期运行会产生额外的安装应力，影响管路的整体使用寿命；法兰上的螺栓孔采用圆周阵列的方式排布，孔位的分度误差要控制在标准允许范围内，保证和标准法兰的互换性，管身内壁的过渡圆角要做平滑处理，不能有明显的棱角凸起，减少介质流动时的阻力，也避免杂质在转角位置沉积堵塞管路。

　　在实际的管路系统布局中，这类三通机管通常会布置在管路需要分流、换向的节点位置，两端对接主输送管路，第三个接口对接支路设备或者分支管路，比如在暖通循环水系统中，可以通过这类构件把主供水管道的水分流到各个楼层的支管，在工业液压系统中，可以用它把压力油分流到不同的执行元件回路，相比焊接式的三通管件，这种法兰连接的结构不需要现场焊接作业，安装施工的效率更高，也不会出现焊接缺陷导致的泄漏问题，适合在对管路密封性要求较高的场景中使用。
