带座滚轮式支撑导向阀块组件结构

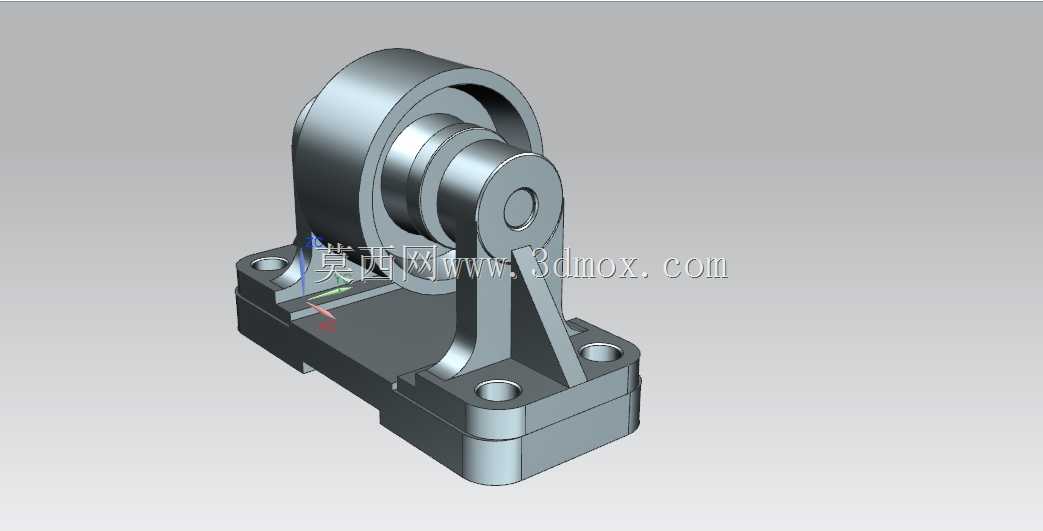

　　该支撑导向组件多用于流体管路系统中阀类部件的配套承载场景，在工业管路排布、车间流体输送线、小型设备流体控制单元中，承担滚轮类阀件的转动支撑与位置固定作用，避免阀件转动过程中出现径向窜动、轴向偏移，保障阀件调节动作的顺畅度与位置精度。从结构设计逻辑来看，组件采用分体式装配思路，底部为一体化铸造成型的安装基座，基座底面设置为平整安装面，两端预留沉头安装孔，可通过螺栓直接固定在设备安装基板或管路支架上，安装孔的孔位间距经过公差匹配设计，可适配常规阀组安装的通用孔距标准，安装时无需额外加工转接板，降低现场装配的加工成本。

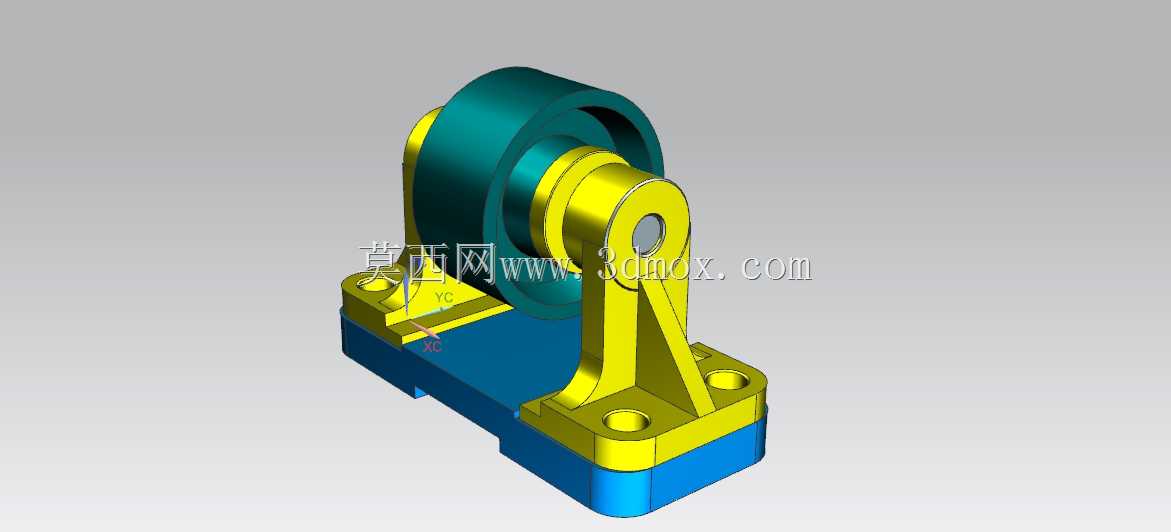

　　基座上方设置两个对称分布的三角形支撑立臂，立臂与基座之间采用圆弧过渡结构，避免应力集中导致的支撑断裂问题，立臂顶端开设同轴的轴承安装孔，孔内可嵌入标准深沟球轴承，滚轮组件的转轴穿过两个立臂的轴承内圈，实现滚轮的顺畅转动，滚轮外圈采用耐磨金属材质，表面做粗糙度处理，既可以作为阀件调节时的转动导向轮，也可在部分场景下作为管路线缆的承托导向轮使用。滚轮与转轴之间采用过盈配合装配，转轴两端设置轴用挡圈槽，安装轴用挡圈后可限制转轴的轴向窜动，避免滚轮转动过程中出现轴向移位卡滞。

　　支撑立臂与基座的连接部位做了加厚处理，可承受径向载荷下的弯矩作用，在滚轮承受垂直方向1.2倍额定载荷时，立臂的形变量控制在0.02mm以内，满足常规工业场景下的支撑刚度要求。从安装边界来看，组件整体的安装底面到滚轮顶端的高度为固定值，安装时需预留滚轮转动的径向空间，两侧立臂外侧的空间需预留至少10mm的操作间隙，方便轴承安装与后期维护时的挡圈拆卸。组件的所有棱角位置均做了倒角处理，避免装配过程中划伤操作人员，同时也减少应力集中点，提升部件的整体疲劳强度。

　　在实际管路系统应用中，该组件可配套蝶阀、球阀等带转动操作结构的阀件使用，作为阀件操作手柄的转动支撑座，或者作为阀杆延伸部位的导向支撑，降低阀杆转动时的径向跳动，提升阀件密封面的贴合精度，延长阀件的使用寿命。设计过程中充分考虑了装配工艺性，所有零部件均采用常规机械加工工艺即可生产，基座可通过铸造后铣削安装面、镗削轴承孔完成加工，滚轮可通过车削后外圆磨加工保证圆度要求，转轴采用标准圆钢车削即可，无需特殊定制加工设备，适合批量生产加工。组件的表面处理采用喷塑工艺，不同功能部件采用区分色涂装，既可以提升部件的防锈耐腐蚀能力，也方便现场装配时快速识别不同功能部件，降低装配错误率。在日常维护场景中，该组件仅需定期向轴承位置加注润滑脂即可，无需整体拆卸，维护操作简便，适合在车间、户外管路等多种工况下长期使用，可适应-10℃到60℃的工作环境温度，满足大部分工业流体控制场景的使用需求。
