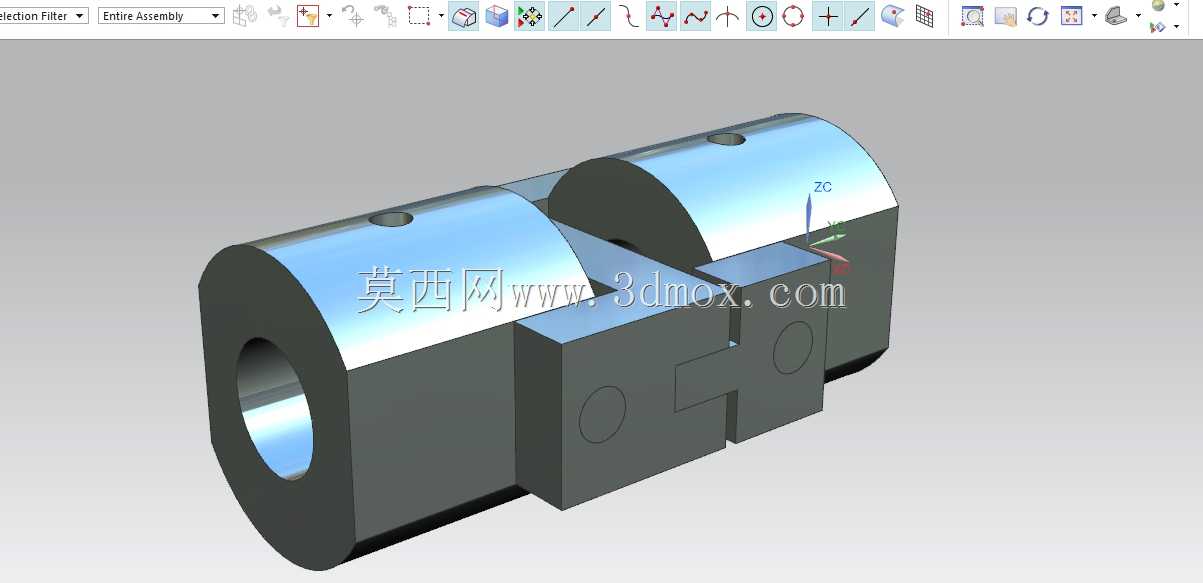

双圆柱对接式卡箍锁紧阀块结构

在中小流量流体管路的现场改造与快装运维场景里，这类双圆柱对接式卡箍锁紧结构的阀块，往往是解决管路对接同轴度偏差、减少现场焊接工作量的核心连接件。不同于常规法兰对接需要多组螺栓对称紧固、对安装空间的扳手操作半径有明确要求，该结构采用两侧对称的半圆弧抱合柱面作为对接基准，中间的凸凹榫卯定位结构直接承担径向限位作用，安装时仅需完成轴向推合后锁紧外侧卡箍即可完成对接，在狭小的设备舱、集成阀岛的边角安装位里，能大幅降低现场装配的操作难度。

从功能实现逻辑来看，该阀块的两个轴向通孔为流体过流通道，孔壁的精加工面可直接适配硬管插入式密封，也可根据管路材质加装O型圈沟槽实现端面密封，中间的分隔凸台既承担两个对接半体的定位作用，也能在流体流经时起到一定的稳流效果，减少管路变径处的紊流冲击。两侧的圆柱外圆面是卡箍的抱紧配合面，表面粗糙度控制在Ra1.6以内，保证卡箍锁紧时接触面受力均匀，不会出现局部应力集中导致的卡箍滑移，柱面上预留的小圆孔为定位销孔，安装时可先插入定位销完成两个阀块半体的预固定，再进行卡箍锁紧操作，避免对接过程中过流孔出现错位导致的通径损失。

设计过程中优先考虑了安装边界的适配性，整体结构的外轮廓无突出的螺栓耳座，最大外轮廓尺寸由两侧圆柱直径决定，相比同通径的法兰阀块，径向安装空间可节省40%左右，轴向长度仅需预留卡箍的锁紧操作空间即可，不需要额外预留螺栓穿入的操作长度。中间的榫卯定位结构采用H7/h6的间隙配合，既保证对接时的导向顺滑，也能在锁紧后抵消管路运行过程中产生的径向振动载荷，避免长期运行后出现对接面渗漏。柱面与中间方形本体的过渡处采用圆角过渡，减少应力集中的同时，也能避免安装过程中锐边划伤密封件或操作人员。

实际选型应用时，该结构适配的管路通径可覆盖DN6到DN25的范围，根据输送介质的不同，可更换不同材质的密封件适配水、液压油、低压气体等多种介质，工作压力上限可达到16MPa，能够满足大多数中小型液压系统、低压流体输送管路的使用需求。在集成阀组的设计中，这类卡箍式阀块可直接拼接在阀组的端部，不需要额外加工法兰安装面，后期维护时仅需松开卡箍即可拆下对应阀块进行检修，不需要拆卸周边的其他管路元件，能大幅缩短设备的停机维护时间。

建模过程中需要重点关注几个配合尺寸的公差控制：两侧圆柱面的同轴度公差需要控制在0.02mm以内，保证卡箍抱紧后两个半体的过流孔完全对中；中间榫卯结构的配合面需要保证平面度要求，避免对接后出现缝隙导致密封失效；过流孔的内壁与端面的垂直度需要控制在0.01mm以内，保证硬管插入后不会出现偏斜导致的密封泄漏。另外柱面上的定位销孔位置需要与卡箍的锁紧位置错开，避免销孔与卡箍的抱紧面干涉，影响锁紧效果。

在现场安装场景中，这类结构尤其适合管路需要经常拆装的测试工位、模块化设备的流体连接部位，相比传统的螺纹连接，不会出现多次拆装后螺纹磨损导致的连接失效问题，相比法兰连接，拆装效率可提升60%以上，且不需要使用扭矩扳手逐个紧固螺栓，仅需保证卡箍的锁紧力矩达到设计值即可完成可靠连接。结构本身没有易损的小零件，日常维护仅需定期检查卡箍的锁紧状态、更换对接面的密封件即可，长期使用的维护成本远低于常规的法兰或螺纹连接阀块。
