阀块类立式安装流体控制构件结构

　　在流体管路控制系统的现场布设场景里，这类立式阀块构件常作为小通径管路的集成承载基体使用，区别于常规板式安装的阀组结构，该构件采用一体化立式铸钢基体加工成型，底部带四角带安装孔的方形法兰基座，可直接通过螺栓固定在设备支架或者管路预制的安装台面上，安装时无需额外加装转接板，基座底面的平面度加工公差控制在0.02mm以内，能保证与安装面贴合后无渗漏间隙，适配公称通径15mm以内的气、液介质管路控制场景，常见于小型实验台流体回路、小型液压站控制支路、化工取样管路的阀件集成部位。

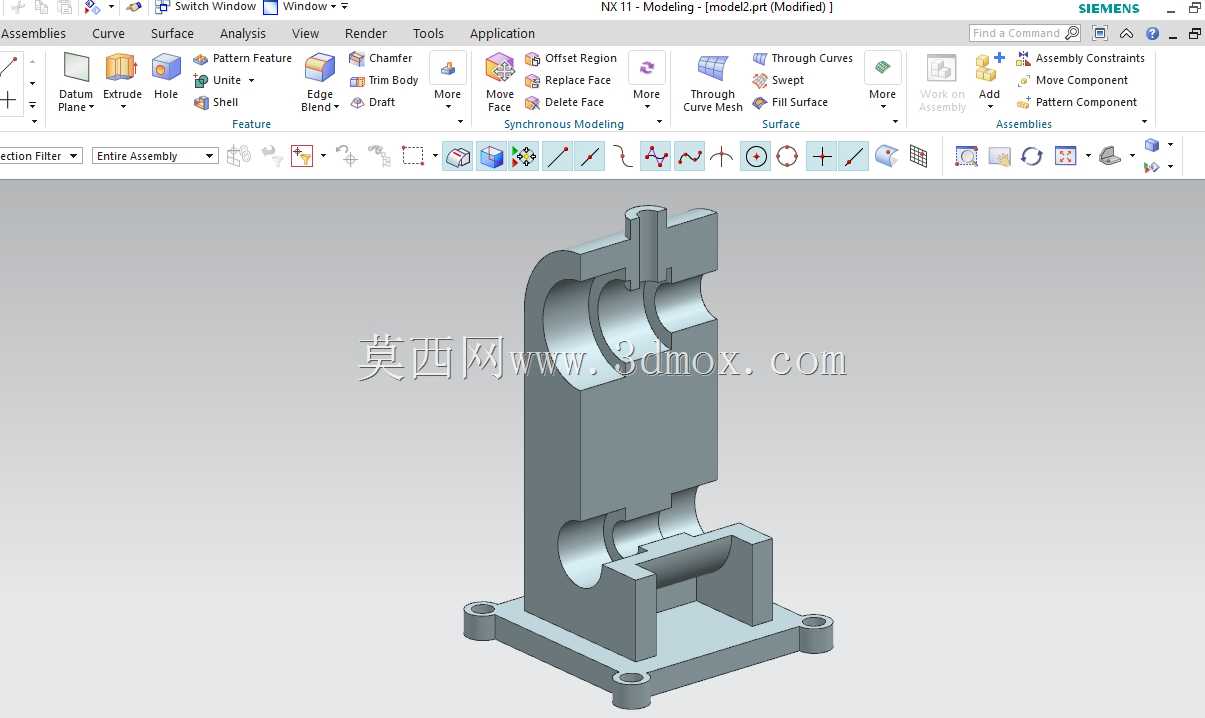

　　从结构功能来看，构件主体为立式矩形承载柱体，上下两端分别加工有半圆弧状的流道容纳槽，上部槽位用于嵌入固定阀芯的上定位套，下部槽位对应阀芯的下导向座，中间预留的空腔是阀芯的往复运动行程空间，侧面加工的两个同轴通孔分别为介质的流入与流出通道，通道内壁做了Ra1.6的粗糙度处理，减少介质流动时的阻力损失，同时避免杂质在管壁附着堆积。设计阶段优先考虑了构件的加工工艺性，主体外形的拔模斜度设置为1.5°，适配普通砂型铸造的开模要求，后续机加工工序可通过一次装夹完成上下安装面、流道孔、安装孔的加工，减少二次装夹带来的形位公差偏差；流道的转弯处采用圆弧过渡结构，避免直角转弯造成的介质紊流，同时降低流体对管壁的冲蚀速率，延长构件的实际使用寿命。

　　安装边界方面，底部方形安装基座的四个安装孔采用沉孔设计，螺栓锁紧后头部不会突出基座平面，不会影响相邻构件的布设，基座的整体宽度适配常规200mm间距的管路安装支架，构件总高度控制在150mm以内，不会占用过多的竖向安装空间，上部的阀芯安装位预留了3mm的密封槽，可嵌入O型密封圈实现阀芯与阀块之间的静密封，防止介质从装配间隙渗漏。实际装配过程中，该构件可直接匹配标准尺寸的圆柱形阀芯，无需额外定制非标阀芯配件，侧面的流道接口可直接对接标准卡套式管接头，现场安装时不需要做额外的焊接或者扩孔处理，能有效缩短管路系统的组装周期；构件的壁厚经过强度校核，在1.6MPa的额定工作压力下，最大形变位置的形变量不超过0.01mm，不会出现因为压力波动导致的密封失效问题，同时基体材料选用的20号碳素结构钢经过调质处理，表面做发黑防锈处理，可适应常规工业车间的非强腐蚀工作环境。

　　在日常运维场景中，该构件的立式结构设计也给检修操作留出了足够的操作空间，更换阀芯或者密封件时不需要将整个阀块从安装基座上拆下，只需要拆除上部的阀盖即可取出内部阀芯完成更换，大幅降低运维的拆装工作量；流道的通径设计经过流量校核，在额定压力下可满足每分钟12L的介质通流需求，适配多数小型流体控制回路的流量要求，不会出现通流能力不足导致的系统压力损失过大问题。
