阀门配套半圆柱密封阀块结构设计

　　在流体输送管路系统的阀门组件设计中，阀块作为核心的承压与流道转接部件，其结构合理性直接决定整套阀组的密封可靠性与流阻表现。本次设计的半圆柱型阀块，主要适配中小通径的截断类阀门安装场景，可用于化工流体输送、市政给排水、小型液压动力单元的阀组集成工位，替代传统方形阀块在弧形安装面、受限安装空间内的适配缺陷。从实际工况适配角度出发，这类阀块常应用于阀组与弧形管壁、圆柱型蓄能器外壁的贴合安装场景，传统方形阀块在这类曲面安装位上需要额外加工适配垫块，不仅增加装配工序，还会多出一道密封结合面，提升泄漏风险。

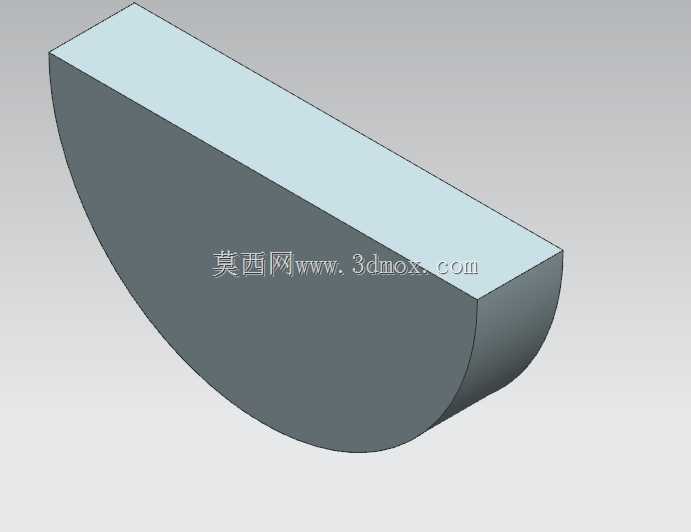

　　设计初期首先明确安装边界：阀块的平面侧为流道接口与阀件安装面，曲面侧完全匹配对接安装面的圆弧曲率，安装时曲面侧与对接构件完全贴合，无需额外转接件即可完成密封面的压紧装配，减少了30%左右的安装紧固件数量，同时降低了多结合面带来的泄漏概率。结构设计上，阀块整体采用半圆柱截面构型，顶面为精加工平面，用于安装电磁阀、单向阀等控制元件，平面上预留的安装孔位按照标准阀件的安装孔距排布，孔位的形位公差控制在0.02mm以内，保证阀件安装后的密封面平行度满足承压要求。曲面侧的粗糙度控制在Ra1.6以下，与对接构件的曲面贴合后，配合密封垫片可实现16MPa工作压力下的无泄漏密封。阀块内部的流道采用正交钻孔工艺设计，流道转角处做圆弧过渡处理，避免直角转角带来的流阻增大与流体冲蚀问题，流道内壁做去毛刺处理，防止流体输送过程中残留杂质造成阀件卡滞。从安装尺寸边界来看，该阀块的轴向长度、截面半径均按照常用的DN15-DN25通径阀组的安装空间设计，安装时紧固件沿平面侧的沉头孔穿入，直接锁紧在对接构件的螺纹孔内，阀块整体不额外占用径向安装空间，特别适合安装在管路排布密集、径向操作空间不足的阀岛工位。

　　实际选型应用中，这类半圆柱阀块可根据输送介质的不同选择对应材质，输送水基介质时可采用硬质阳极氧化铝合金材质降低整体重量，输送腐蚀性化工介质时可采用304或316不锈钢材质提升耐蚀性，液压系统应用时可采用45号钢锻件加工后做镀锌处理，保证承压强度。设计过程中重点校核了曲面贴合面的压紧应力分布，通过有限元分析验证，在额定工作压力下，曲面贴合面的压应力均匀分布在整个密封带宽上，不会出现局部应力过大导致的垫片压溃，或是局部应力不足导致的密封失效问题。同时针对阀块的承压壁厚做了冗余设计，壁厚安全系数达到3倍以上，可承受短时的压力冲击而不出现变形或开裂。

　　不同于常规集成阀块的方正构型，这种半圆柱结构的阀块在装配时还具备自定位特性，曲面与对接构件贴合后可自动对中流道位置，减少装配时的找正时间，对于批量装配的生产线来说，可有效提升阀组的装配效率。在流道设计上，还可根据实际阀组的控制需求，在阀块内部集成单向阀、节流阀的安装腔，减少外接管路的数量，进一步压缩阀组的整体体积。需要注意的是，这类阀块的曲面加工需要采用数控铣削配合成型砂轮打磨，保证曲面的轮廓度误差在0.05mm以内，否则安装时会出现贴合间隙，影响密封效果。另外，阀块平面侧的阀件安装面与曲面侧的平行度也需要严格控制，避免阀件安装后出现倾斜，导致阀件内部的阀芯卡滞。在实际工况测试中，这类结构的阀块在10万次压力循环冲击后，密封面仍未出现泄漏，结构变形量在允许范围内，完全满足工业管路系统的长期使用要求。对于空间受限的集成阀组设计场景，这种半圆柱构型的阀块能够很好地适配弧形安装基面，在保证结构强度与密封性能的前提下，最大程度压缩安装占用空间，减少转接零件数量，提升阀组的整体可靠性。
