鼓风机配套弧形导风电机壳体结构

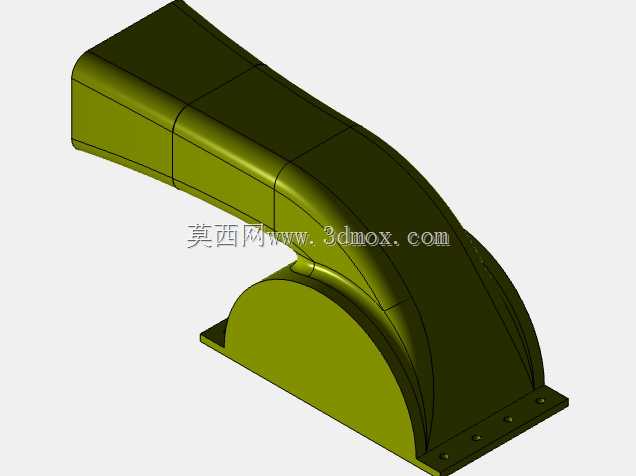

该结构件为鼓风机配套的电机侧导风承托壳体，主要应用在中小型离心式鼓风机的电机与风腔衔接位置，承担电机上部防护、出风导向、安装定位的多重作用。从实际应用场景来看，这类壳体多用于商用通风设备、工业送风单元、小型除尘配套风机的总成装配中，安装位置处于电机输出端上方，衔接风轮腔与出风口段，既要保证气流转向过程中的压损控制，也要为电机提供稳定的上部防护，避免运行过程中杂物落入电机接线端与风轮衔接区域。

从功能特性上看，该结构采用一体化曲面过渡设计，主体风道段为渐变弧形弯折结构，从下部半圆弧承托段平滑向上延伸至矩形出风端，整个流道内壁无直角突变，能够减少气流转向时的涡流产生，降低风机运行过程中的气动噪音。下部半圆弧结构完全匹配电机上部的外轮廓弧度，安装后可与电机机壳形成紧密贴合，既可以固定电机上部的相对位置，也能阻挡气流从电机与风道的衔接缝隙处泄漏，提升风机的整体送风效率。底部带安装孔的法兰边为整个结构的安装基准，法兰面上的安装孔位按照标准电机安装孔距排布，可直接通过螺栓与风机底座、电机端盖完成固定，不需要额外制作转接支架，适配常规Y系列小型三相异步电机、单相电容运转电机的安装尺寸。

设计思路上，该结构优先考虑了风道的气动性能与安装的便捷性，整体壁厚保持均匀，避免注塑或钣金加工过程中出现变形问题。弧形段的曲率经过反复校核，既保证气流转向时的顺畅度，也控制了整体结构的占用空间，不会因为风道弯折导致整机尺寸过度增加。结构外侧的加强筋沿风道走向布置，在不增加过多壁厚的前提下提升了壳体的结构强度，避免风机长期运行产生的振动导致壳体出现共振开裂。上部矩形出风端为标准接口尺寸，可直接对接常规的通风管道、出风口百叶，不需要额外做变径处理。

从安装边界来看，该结构下部半圆弧的内径匹配常用120mm、150mm机座号的小型电机外径，底部法兰边的安装孔距按照通用风机底座的孔位设计，安装时只需要将半圆弧结构扣合在电机上部，对齐法兰孔位后拧入固定螺栓即可完成装配，装配公差控制在±0.2mm范围内，能够保证与电机、风轮腔的同轴度要求，避免出现风轮擦碰壳体的问题。整体结构的高度方向尺寸经过压缩，不会额外增加风机的整体高度，适配吊顶式、坐装式等多种安装形式的鼓风机总成。在实际使用过程中，该结构的材质可根据使用场景选择ABS工程塑料或者镀锌钢板，普通通风场景下采用注塑材质即可满足强度与防腐要求，高温通风场景下可更换为钣金焊接结构，结构本身的曲面设计完全适配两种加工工艺的成型要求，不需要做额外的结构修改。
