传动系统用齿形离合器片结构设计

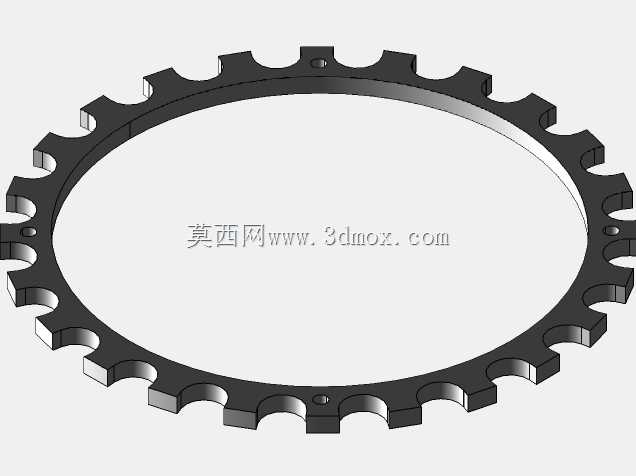

　　在重载传动系统的动力切换场景中，这类带周向齿结构的离合器片承担着动力接合与切断的核心作用，常见于工程机械变速机构、工业减速机换挡单元、农用机械传动箱等需要频繁切换动力传输路径的设备位置，区别于普通摩擦式离合片，该结构依靠周向均布的卡合齿实现刚性扭矩传递，能在大扭矩工况下避免摩擦打滑带来的动力损耗与部件烧蚀问题。从实际装配逻辑来看，该环形片体的内圈为光滑配合面，安装时需嵌套在传动轴的定位轴颈上，内孔与轴的配合公差通常选取H7/g6间隙配合，保证离合动作时片体能沿轴向顺畅滑移，不会出现卡滞导致的动力切换延迟；外圈的齿形采用渐开线轮廓设计，每个齿的齿顶做了小圆弧倒角处理，一方面是在接合过程中能顺利导入配对齿槽，避免打齿损伤，另一方面齿根位置设置了圆角过渡，能大幅降低应力集中系数，在承受瞬时冲击扭矩时减少齿根断裂风险。

　　设计过程中首先要匹配传动系统的额定扭矩参数，先核算单齿的接触强度与剪切强度，再根据总扭矩需求确定周向齿的数量与齿高尺寸，齿距的均匀度公差需要控制在0.02mm以内，否则接合时会出现局部齿受力过载的情况，长期运行会出现偏磨甚至断齿故障；片体的厚度尺寸需要结合轴向安装空间确定，要预留出足够的磨损余量，同时保证轴向滑移时不会与相邻的传动齿轮、轴承端盖产生运动干涉，片体两端面的平面度公差要求不低于0.015mm，确保接合时端面贴合均匀，不会出现偏载导致的传动抖动。

　　从实际使用场景的适配性来看，这类齿形离合器片不适合长期处于半联动状态，仅用于动力完全切断或完全接合的工况，因此在结构设计时不需要在片体上附着摩擦材料，整体采用合金结构钢整体加工成型，热处理后齿面硬度达到HRC45-50，芯部保持足够韧性，既能承受齿面的接触挤压应力，又能缓冲传动系统的瞬时冲击载荷。安装边界方面，片体的最大外径需要匹配离合齿圈的内齿尺寸，齿侧间隙控制在0.1-0.2mm之间，间隙过小会导致滑移卡滞、换挡阻力大，间隙过大则会在传动时产生冲击异响，加速齿面磨损；片体上的两个对称定位小孔是用于安装拨叉驱动销，孔的位置度公差需要严格控制，保证拨叉推动片体移动时受力均匀，不会出现片体偏斜导致的齿面偏磨。

　　在建模过程中，齿形的参数化绘制是核心环节，需要先根据配对齿圈的参数确定模数、压力角、变位系数，再通过阵列方式生成周向均布的齿结构，同时要对齿根、齿顶的过渡特征做细化处理，避免后续有限元分析时出现应力奇异点；片体的薄壁结构需要做等厚处理，所有棱边都要做去毛刺倒角，既避免安装时划伤操作人员，也能减少应力集中点。实际工况中，这类离合器片的常见失效形式包括齿面磨损、齿根断裂、片体变形，因此在设计时除了尺寸参数匹配，还要考虑润滑路径的预留，保证离合动作时齿面能得到飞溅润滑，降低齿面磨损速率，延长部件使用寿命；同时片体的端面跳动公差需要控制在0.03mm以内，避免高速旋转时出现动不平衡量，导致传动系统振动超标。
