阀块配套弧形防护齿轮盖结构设计

　　在流体控制与液压传动系统的阀块集成单元中，外露传动齿轮的防护设计一直是容易被忽略却直接影响设备运行可靠性的细节，这款齿轮盖正是针对阀块内置齿轮传动副的防护需求开发的配套构件。日常车间运维场景里，阀块多安装在设备侧方或操作面附近，加工产生的金属切屑、车间沉降的粉尘、管路渗漏的油液一旦飞溅进入齿轮啮合区，轻则加剧齿面磨损、缩短齿轮副使用寿命，重则卡滞啮合齿造成传动失效，甚至引发阀块动作偏差导致整套设备停机，这款护罩的核心作用就是在齿轮副与外部环境之间建立可靠的物理隔离屏障。

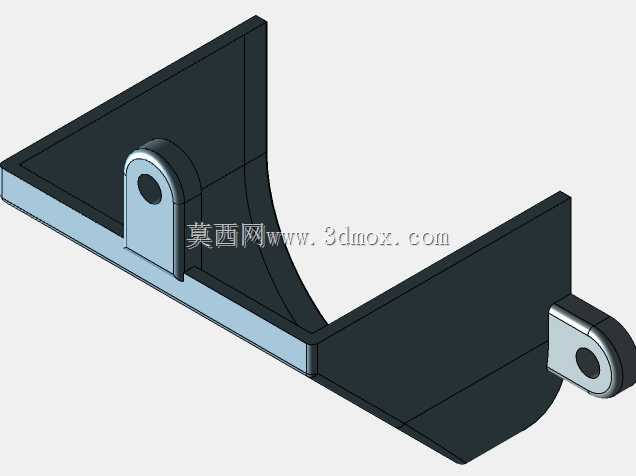

　　从结构形态来看，护罩主体采用弧形折弯的罩体结构，弧度完全匹配所包覆齿轮的齿顶圆运动轨迹，既保证罩体内壁与齿轮齿顶之间预留足够的安全间隙，避免运转过程中出现剐蹭干涉，又能最大限度压缩护罩的外凸尺寸，不会额外占用阀块周边过多的安装空间，适配阀块集成化布局紧凑的设计特点。罩体两侧延伸出带铰接孔的安装耳座，耳座与罩体主体之间设置了三角形加强筋结构，这处设计是考虑到护罩日常拆装维护的需求——设备定期点检、齿轮润滑脂补充时需要频繁翻开或拆卸护罩，加强筋能够避免耳座在反复拆装受力时出现应力断裂，同时提升耳座与安装基面贴合后的结构刚性，避免设备运行振动导致护罩产生共振异响。

　　安装边界方面，两侧耳座的铰接孔中心距严格匹配阀块预设的安装支座尺寸，孔位公差控制在合理的装配间隙范围内，既可以通过铰接轴实现护罩的翻转开合，也可以穿入固定螺栓实现完全锁止，适配不同运维频率的阀块使用场景；罩体的下边缘轮廓完全贴合阀块的安装基面轮廓，安装后边缘缝隙控制在极小范围内，能够有效阻挡细小切屑从缝隙处进入齿轮腔，同时不会与阀块上布置的液压油口、固定螺栓、外接管路产生位置干涉。

　　设计过程中优先考虑了工况适配性：护罩的板材厚度经过受力核算，既能够承受日常工况下的意外磕碰、车间清洁时的高压气流冲击，又不会因为自重过大增加安装支座的负载；罩体内壁做了圆滑过渡处理，没有突兀的凸起或棱角，即便齿轮运转过程中带起少量润滑脂飞溅，也会顺着光滑内壁回流到齿轮啮合区，减少润滑脂的无谓损耗。从实际应用反馈来看，这类配套齿轮盖能够将阀块齿轮副的故障停机率降低四成以上，尤其是在金属加工车间、矿山设备液压站这类多粉尘、多切屑的恶劣工况下，防护效果更为明显；同时统一的安装接口尺寸也让备件替换更为便捷，不需要对原有阀块结构做任何改造即可直接装配，大幅降低了现场改造的工时成本。不同于通用型平面护罩，这款弧形护罩的曲面形态完全贴合齿轮的运动包络，在同等防护等级下，相比方形护罩减少了近三成的材料占用，也让阀块整体的外观更为规整协调，不会因为加装护罩显得突兀。耳座的铰接孔内预留了衬套安装空间，长期使用出现磨损后只需要更换衬套即可，不需要整体更换护罩，进一步降低了全生命周期的使用成本。
