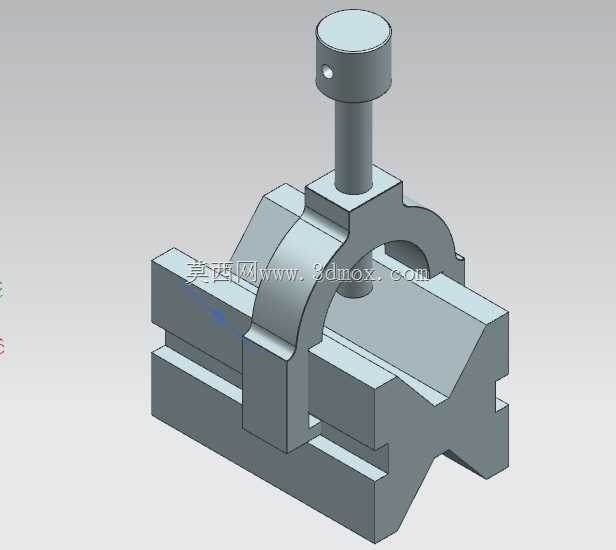

V型夹紧固定座工装夹具结构

　　在机械加工、管件装配、检测工位的现场场景里，这类V型夹紧固定结构是出镜率极高的工装元件，核心作用是对轴类、管类、带圆柱面的工件实现快速定心与压紧固定，避免工件在加工、检测、装配过程中出现径向窜动、轴向偏移的问题。从结构设计逻辑来看，底部的V型槽基体是整个夹具的定位基准，V型夹角采用行业通用的90度开口设计，这种角度的选型经过了长期工程验证，既能适配一定直径范围内的圆柱类工件，又能保证定位时的对中性，不会出现工件放置后偏心的情况，V型槽的两个支撑面做了等宽处理，接触长度覆盖工件被夹持段的三分之二以上，避免局部应力集中压伤工件表面，同时也能保证夹持时的受力均匀。

　　上方的拱形压架搭配顶部的压紧螺杆，是整个结构的施力部件，压架的弧形内轮廓刚好贴合被夹持圆柱工件的上表面弧度，相比平压头的设计，弧形接触面能增大接触面积，降低单位面积的压紧力，防止薄壁管件被压变形，同时也能避免工件在压紧过程中出现向上翘起的位移。顶部的螺杆采用圆柱头带侧孔的设计，现场操作时不需要专用扳手，直接用撬杆插入侧孔就能转动螺杆实现压紧与松开，适配车间无工具快速操作的场景，螺杆与压架的连接部位做了间隙配合，转动时不会出现卡滞，压架与底部V型座的两侧配合面采用凸台定位，压合过程中压架只会沿垂直方向上下移动，不会出现横向错位，保证每次压紧的位置一致性。从安装边界来看，底部V型座的底面为平整安装面，两侧预留了螺栓固定的槽位，可以直接固定在机床工作台、检测平台或者装配线的工装板上，安装时不需要额外做适配加工，槽位的长孔设计允许一定的安装位置调整量，降低现场安装的对位难度。整体结构没有多余的冗余设计，所有受力部位的壁厚都经过受力校核，压架的拱形结构在保证强度的同时减轻了整体重量，操作人员单手就能拿起调整位置，V型座的底部做了加厚处理，长期承受压紧力也不会出现变形，保证定位精度的长期稳定。

　　在实际使用场景中，这类夹具常被用在圆轴类零件的钻孔工位，将工件放置在V型槽内，拧紧顶部螺杆就能快速固定，不需要打表找正就能保证工件的轴线与工作台面平行；在管件焊接工位，这类夹具可以快速固定待焊接的管件，防止焊接过程中工件移位导致焊缝错位；在零件检测工位，搭配百分表使用时，工件放置在V型座上转动，就能快速检测圆柱面的圆度、同轴度误差，不需要复杂的装夹步骤。设计过程中特意规避了复杂的传动结构，整体零件数量少，没有易损的弹簧、卡扣类部件，长期使用只需要定期在螺杆螺纹处涂抹润滑脂就能保证操作顺畅，维护成本极低，压架与V型座的配合面做了倒角处理，安装压架时不需要精准对位就能快速卡入，提升工位的换型效率。

　　针对不同直径的工件，这套结构不需要更换配件，只要工件直径在V型槽的适配范围内，都能通过调整螺杆的下压行程实现可靠夹紧，适配多品种小批量的生产场景，减少工装的储备数量，降低生产现场的工装管理成本。V型槽的支撑棱边做了小倒角处理，避免尖锐棱边划伤工件表面，也防止操作人员取放工件时被割伤，兼顾了使用安全性。顶部螺杆的行程做了限位设计，拧到最高位置时也不会从压架上脱落，避免车间操作时零件丢失的问题，所有棱角位置都做了钝边处理，没有加工毛刺遗留，符合机械工装的安全设计规范。
