阀门配套折弯金属安装固定钣金件

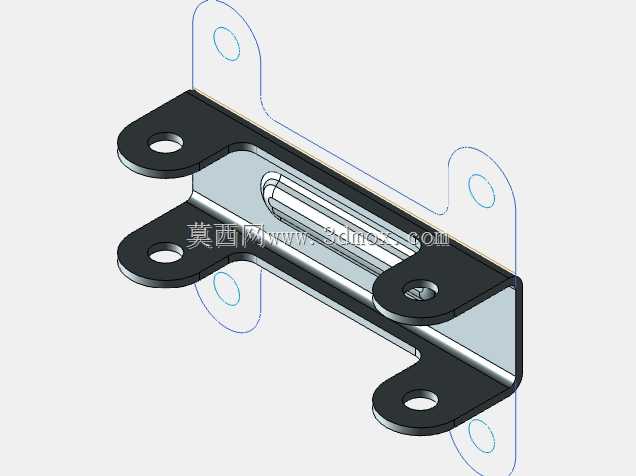

　　这款折弯成型的金属安装件，主要应用在工业管路阀门的配套安装场景中，作为阀体与设备安装基面之间的连接承载构件，承担阀体定位、载荷传递、安装间隙补偿的核心作用。在实际的工业管路布设场景里，不少中小型阀块的安装基面并非与管路走向完全平行，部分工况下阀体需要与安装面保持特定的垂直间距，同时要规避周边管路、线缆的排布干涉，这类带多安装耳的折弯钣金件就能很好适配这类安装需求，不需要额外加工垫块或者定制焊接支架，能大幅缩短现场装配的调整周期。从结构设计逻辑来看，构件采用单直角折弯的主体构型，主体折弯边形成垂直于安装基面的承载立面，立面两侧延伸出的多组带孔安装耳，分别对应安装基面侧与阀体侧的固定点位。

　　其中贴靠安装基面的一侧共设置三个安装孔位，三个孔位呈非对称排布，两个孔位集中在折弯边的一端，剩余一个孔位布置在折弯边的另一端，这种排布方式可以避免安装时出现过定位问题，即使安装基面的平面度存在少量加工误差，也能顺利完成装配，不会因为孔位同轴度偏差导致螺栓无法穿入。而贴靠阀体的一侧设置两个安装孔位，孔位间距匹配常规小型阀块的底部安装孔距，安装时螺栓穿过孔位直接与阀体预设的螺纹孔锁紧，不需要额外配置螺母，能减少装配时的零件数量，降低现场物料管理的难度。

　　构件的折弯圆角采用常规钣金折弯的内R取值，匹配常用冷轧钢板的折弯工艺参数，折弯处不会因为应力集中出现开裂问题，同时立面与安装面的垂直公差控制在合理范围内，能保证阀体安装后不会出现偏斜，避免影响管路接口的同轴度。从安装边界来看，构件整体的折弯高度控制在适配常规阀块安装间隙的范围内，不会因为高度过高导致阀体整体重心外移，也不会因为高度不足无法避让安装基面上的凸起结构。所有安装孔的孔径均适配常用的内六角圆柱头螺栓规格，孔位周边预留了足够的螺栓扳手操作空间，装配时不需要使用特殊的窄型扳手，常规的内六角扳手就能完成锁紧操作。构件的边缘都做了钝边处理，没有尖锐的冲裁毛刺，装配作业时不会划伤操作人员的手套或者手部，也不会刮破配套的线缆防护层。

　　在实际选型使用时，这类钣金件通常采用冷轧钢板冲压折弯成型，表面根据使用环境做对应的防锈处理，普通室内工况采用镀锌处理即可满足防锈需求，若应用在有腐蚀性介质的工况环境，可以更换为不锈钢板材加工，或者在表面做喷塑处理提升耐蚀性能。构件的载荷承受能力经过结构校核，主体立面的厚度选择能满足对应规格阀块的静载荷要求，同时能承受管路内介质流动带来的小幅振动，不会因为长期振动出现固定耳断裂或者螺栓松动的问题。在三维建模过程中，这类钣金件需要重点关注折弯扣除值的准确设置，保证展开后的下料尺寸精度，避免折弯后孔位出现位置偏差，同时要对冲裁孔的边缘做工艺性处理，预留合理的冲孔间隙，保证冲压加工后的孔壁光滑无毛刺。另外，安装耳的外形采用圆弧过渡设计，既可以减少板材冲裁时的应力集中，也能降低构件整体的重量，同时不会出现尖锐的边角磕碰问题。在管路系统装配时，这类固定件可以先预装在阀体上，再整体对准安装基面的孔位锁紧，不需要施工人员长时间托举阀体对位，能有效降低现场装配的劳动强度，尤其适合空间狭小、操作不便的管路安装场景。
