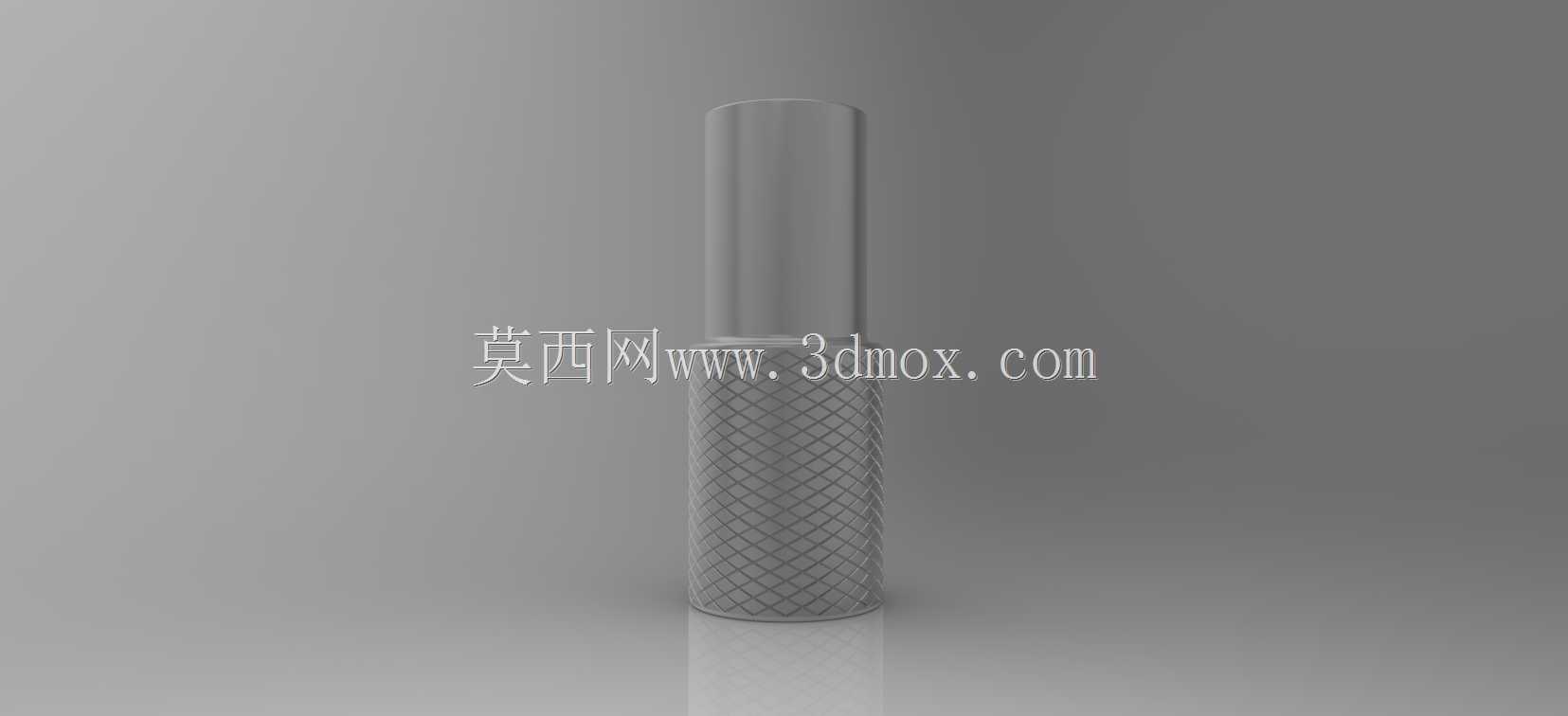

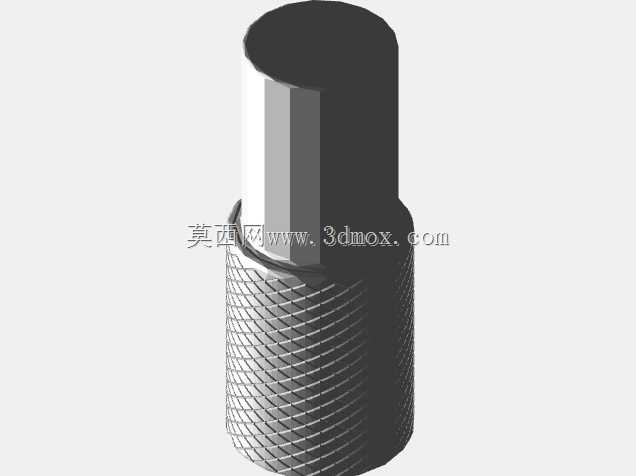

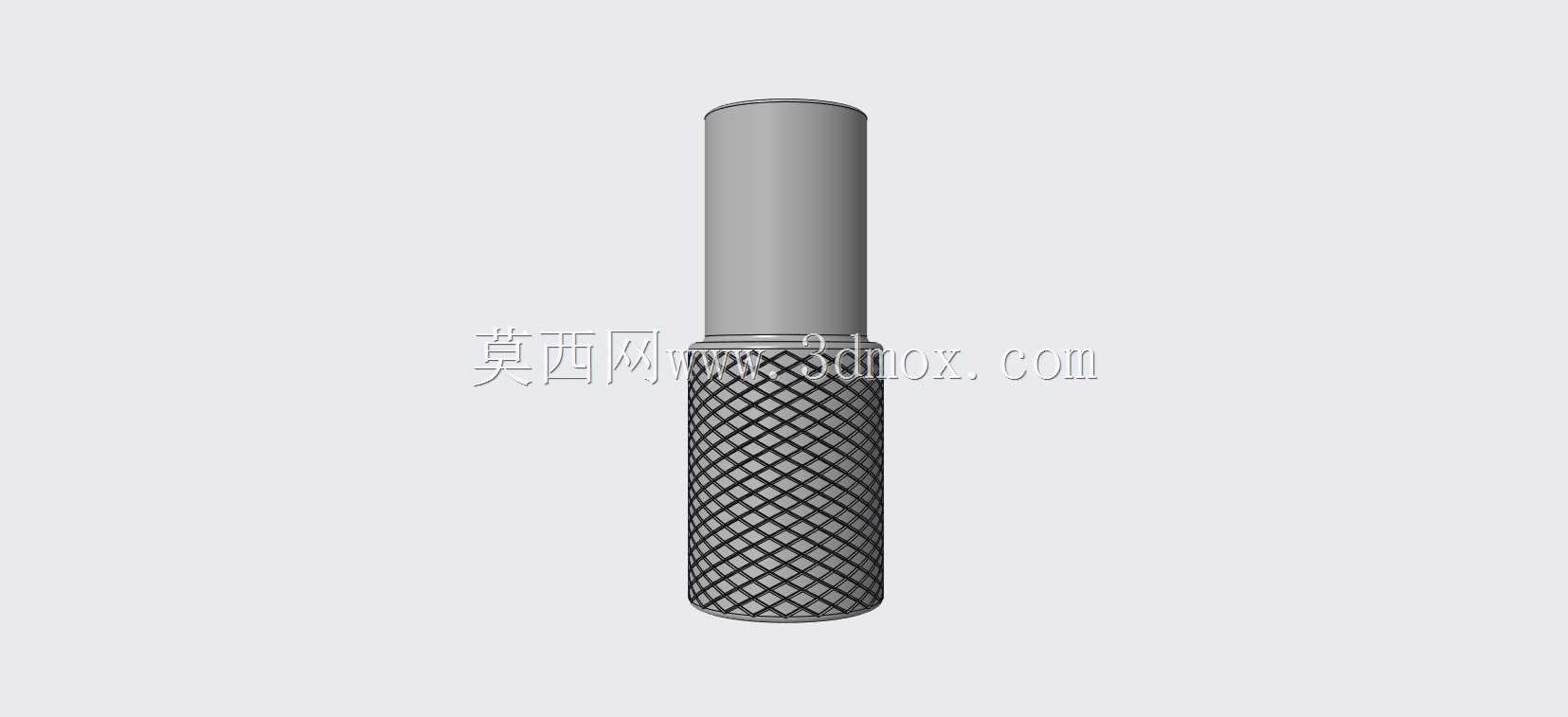

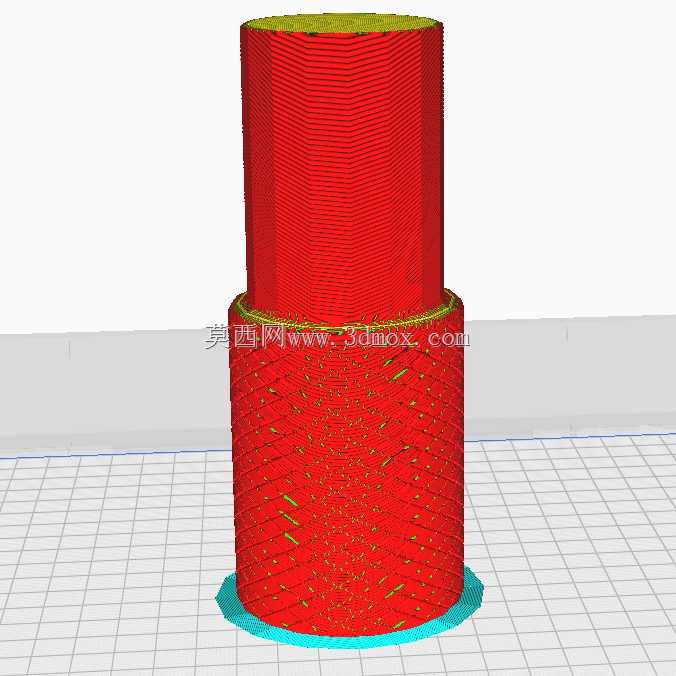

带网纹滚花结构圆柱调节杆件

　　这类带网纹滚花结构的圆柱杆件，在手动调节类阀件、仪器仪表装夹定位模块里应用十分普遍，日常做小型流体控制回路、实验室气路装调的时候，经常会碰到需要手动微调开度、锁紧定位的工况，光滑圆柱面在手上沾有切削液、防锈油或者戴薄丁腈手套操作时很容易打滑，滚花结构就是为了解决这个手动操作的摩擦力不足问题。从结构设计逻辑来看，这类杆件一般分为光杆段和滚花段两个功能区，光杆段主要承担导向、配合密封或者安装限位的作用，加工时需要保证圆柱度和表面粗糙度，和对应的安装孔做间隙配合或者过渡配合，根据实际使用场景的不同，配合公差一般选H7/g6或者H8/f7，保证滑动顺畅无卡滞，同时不会因为间隙过大产生径向晃动。

　　滚花段的设计核心是网纹的参数选择，网纹的节距要根据杆件的直径来匹配，直径偏小的杆件选小节距滚花，避免滚压时工件变形，直径偏大的杆件可以选稍大节距，提升防滑触感；滚花的深度不能过深，否则容易积存灰尘、油污，后续清洁维护麻烦，也不能过浅，否则使用一段时间磨损后防滑效果下降，一般控制在0.2-0.5mm之间，根据杆件材质调整，铝合金件滚花深度稍浅，不锈钢件可以适当加深。

　　建模的时候要注意滚花的成型逻辑，实际机加工里滚花是用滚花刀在车床上挤压成型，不是切削加工，所以建模时用螺旋扫描生成单方向的螺旋凸纹，再通过镜像或者反向螺旋扫描生成交叉网纹，最后和基体做布尔合并，要注意纹路两端的收尾处理，和实际加工的滚花起止端的渐消效果匹配，避免出现尖锐的直角棱边，和实际加工工艺不符。安装边界上，这类杆件的伸出长度要根据操作空间确定，滚花段要完全露出安装基体的外部，保证操作时手指能完全握住滚花区域，光杆段的长度要覆盖整个行程范围，同时要预留足够的限位结构，比如端部的卡簧槽、径向的定位销孔，避免调节时杆件从安装孔里脱出。

　　实际使用中，这类杆件除了阀件调节，还会用在小型工装的快速锁紧旋钮、仪器的调节支脚、电子设备的手动调节轴上，不同场景下的材质选择也有区别，普通工况用45号钢做发黑处理就可以，腐蚀环境下选304不锈钢，需要轻量化的场景用6061铝合金做硬质阳极氧化，提升表面耐磨性。设计的时候还要考虑滚花段和光杆段的过渡位置，要做小的倒角或者退刀槽，避免滚花加工时在台阶位置产生毛刺，同时装配时也不会刮伤安装孔的端面密封件。很多新手建模的时候容易把滚花做成完全规则的交叉纹路，忽略实际滚压加工时的纹路错位和轻微的挤压变形，其实实际生产出来的滚花在起始位置会有一小段纹路不完整的区域，做装配验证或者渲染的时候，把这个细节做出来会更贴近真实生产的零件状态。另外滚花段的直径要比光杆段稍大，因为滚花是挤压成型，材料会有塑性变形凸起，所以设计时要提前预留变形量，避免滚花后直径超差，导致装配时和周边零件产生干涉。在手动操作的受力场景下，滚花的网纹方向选择网纹而不是直纹，是因为网纹在各个方向的摩擦力都更均匀，不管是顺时针拧动还是逆时针旋转，或者轴向推拉，都能提供足够的摩擦力，不会像直纹那样在轴向受力时容易打滑。
