起重吊装用直柄单钩结构三维设计

直柄单钩作为起重作业场景中最常见的末端取物构件，广泛应用在桥式起重机、门式起重机、手动葫芦、电动葫芦、起重滑车等各类轻小型起重设备的末端执行端，同时也会作为临时吊点构件，搭配卸扣、钢丝绳索具、吊装带使用在设备转运、重型工件移位、钢结构安装、港口散货吊装、厂区设备检修等作业场景中，是起重吊装系统里直接与被吊物吊点接触的核心受力部件，其结构合理性直接关系到吊装作业的载荷稳定性与作业安全。

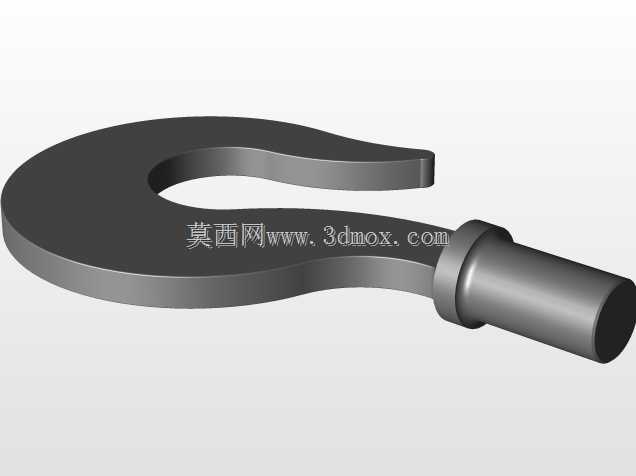

从功能特性来看，该类直柄吊钩的钩身采用大曲率开放钩腔设计，钩尖部位做了向内收的圆弧过渡，既能够方便作业人员快速将吊索具的吊环、绳套挂入钩腔，也能在起吊受力后，让吊索具的受力点自然滑向钩身曲率半径最小的承载中心区域，避免吊索在起吊过程中从钩口滑脱；钩身与直柄衔接的位置做了加粗的过渡凸台结构，这个凸台一方面是作为钩身与安装端的定位轴肩，在装配时可以抵靠在安装座的端面，限制吊钩装入安装座后的轴向窜动，另一方面也能优化该应力集中区域的截面过渡，避免钩身与直柄衔接位置因为截面突变产生应力集中，在交变载荷下出现疲劳裂纹。直柄段采用等直径圆柱结构，表面粗糙度控制在适合装配的精度范围，既可以直接穿入吊钩横梁的安装孔内搭配推力轴承实现吊钩的水平回转，也可以在直柄末端加工螺纹，搭配锁紧螺母实现与吊具横梁的固定连接，适配不同结构的起重吊具安装需求。

在设计思路上，这类吊钩的建模过程首先从钩身的承载曲线入手，先根据额定起重量对应的钩腔开口尺寸、钩身曲率半径绘制钩身的中心轨迹线，钩身的截面采用带圆角的梯形截面，这种截面相比圆形截面在同等截面积下，能够获得更大的抗弯截面模量，更适配吊钩起吊时钩身承受的弯曲与拉伸复合载荷；建模时先通过草绘绘制钩身的截面轮廓与中心引导线，通过扫掠命令生成钩身的基础实体，之后对钩尖位置做圆弧收边处理，避免尖锐棱边割伤配套的吊索具纤维或钢丝绳丝股。直柄部分与钩身做一体化建模，衔接位置的过渡圆角半径按照不小于直柄直径0.2倍的参数设置，尽可能降低应力集中系数；直柄末端根据安装需求预留加工余量，方便后续根据实际安装结构加工螺纹、销孔等连接结构。建模过程中需要重点校验钩腔的开口尺寸与钩身深度的比例，确保吊索具挂入后，在吊重摆动角度不超过6度的常规作业工况下，吊索不会从钩口脱出，同时也要控制钩身的整体外轮廓尺寸，避免吊钩在狭小吊装空间内与周边设备、工件发生干涉。

从安装边界与尺寸适配角度来看，该类直柄吊钩的直柄直径需要与配套的吊钩横梁安装孔、推力轴承内孔尺寸做匹配，直柄的有效装配长度需要覆盖吊钩横梁厚度、推力轴承厚度、锁紧螺母厚度的总尺寸，预留足够的螺纹旋合长度保证连接可靠性；钩身的最大外轮廓宽度需要满足在吊具最小回转半径内不会与吊具架体发生剐蹭，钩尖与钩身最外侧的水平距离即钩口开口尺寸，需要适配常用吊索具的绳套、吊环的截面尺寸，保证作业人员戴防护手套时也能顺利完成挂摘索操作。在实际选型应用中，这类直柄单钩的额定载荷覆盖范围从0.5吨到20吨不等，不同载荷等级对应的钩身截面尺寸、直柄直径、钩腔尺寸都有对应的行业规范参数，建模时需要严格对应载荷等级的尺寸要求，不能随意缩放比例，避免出现承载能力不足的风险。另外在结构细节上，钩身所有的棱边都做了倒钝处理，既可以避免吊装作业时棱边划伤作业人员，也能减少对配套吊索具的磨损，延长吊索的使用寿命；直柄与过渡凸台的衔接位置做了平缓的圆弧过渡，避免热处理时因为截面突变产生淬火裂纹，也能降低长期受交变载荷时的疲劳失效风险。
