铰接式双孔连接链片机械结构

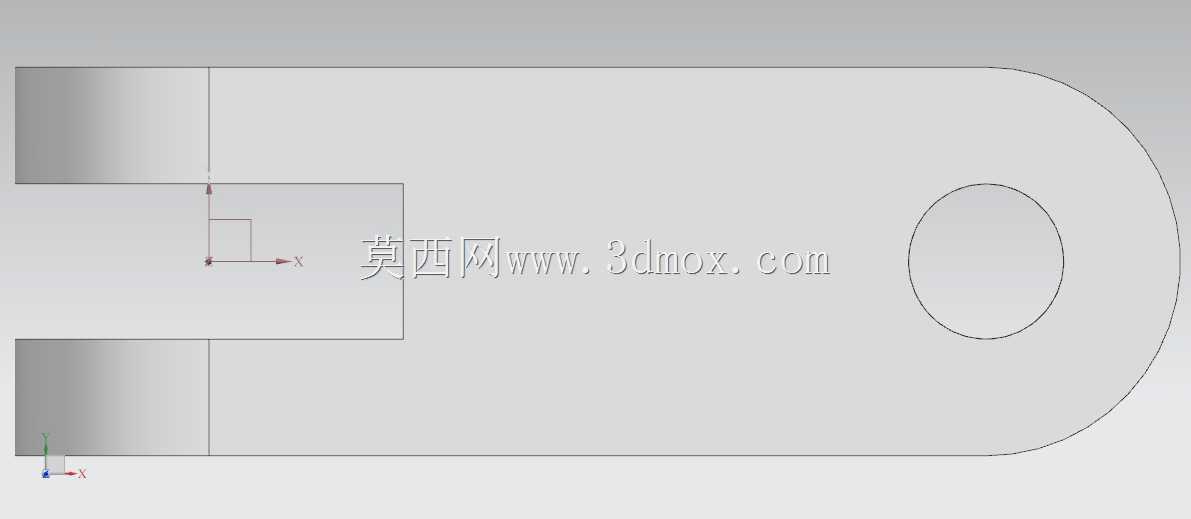

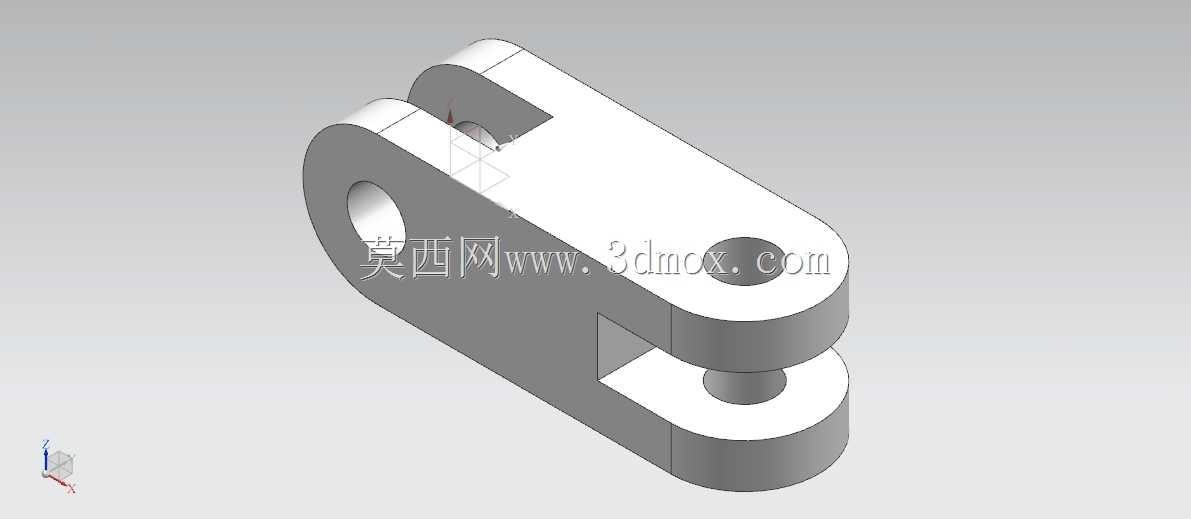

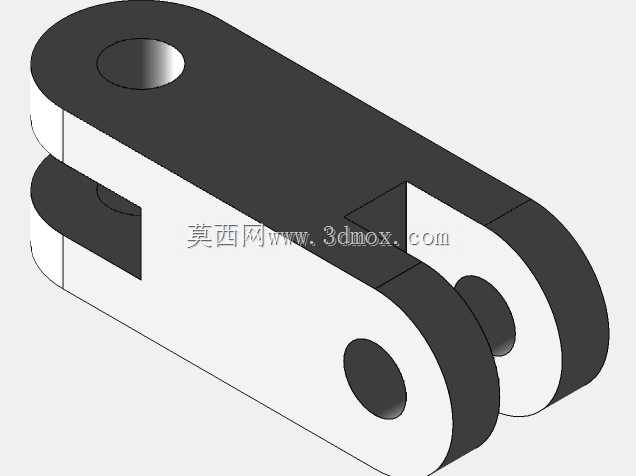

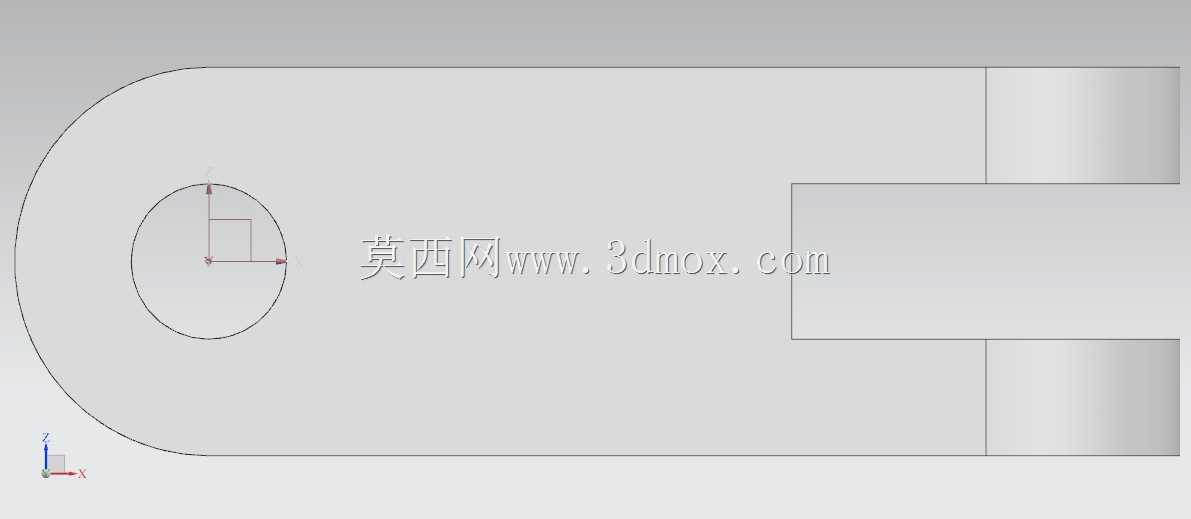

　　这类双孔铰接链片是工业传动、铰接机构里极为常见的受力构件，日常在输送线链传动、工装夹具铰接位、小型起重设备的连杆组、阀门操作机构的传动链路里都能见到它的身影，核心作用是实现两个相邻构件之间的铰接传动，既可以传递既定方向的拉压载荷，又能预留铰接转动自由度，避免刚性连接带来的应力集中问题。从结构设计逻辑来看，整体采用长条形板状叠合结构，主体分为上下两层板体，一端为单孔铰接端，另一端为分叉式双孔铰接端，这种不对称的结构设计是为了适配相邻链节的嵌套安装需求：单孔端可以嵌入相邻链节的分叉间隙内，通过销轴贯穿孔位实现铰接，多节串联之后就能形成具备单向弯曲自由度的传动链，既可以满足直线段的刚性传力需求，又能在链轮啮合位置实现顺畅弯折，完成循环传动动作。

　　设计过程中首先要明确受力边界，这类构件工作时主要承受沿链片长度方向的拉伸载荷，同时铰接孔位置会承受销轴传递的交变挤压应力，所以孔位周边做了局部加厚处理，从模型结构能看到孔位边缘的凸台结构，就是为了增大孔壁与销轴的接触面积，降低单位面积的挤压应力，避免长期交变载荷下出现孔位失圆、磨损过快的问题。外形尺寸方面，整体长度方向的尺寸需要匹配对应链轮的节距要求，孔中心距是核心安装参数，直接决定了链节的传动节距，一旦孔中心距出现偏差，多节串联后会出现累积误差，导致链轮啮合时出现卡滞、跳齿、冲击载荷过大的问题；宽度方向的尺寸需要适配铰接间隙，分叉端的开口宽度要刚好容纳相邻链节的单端厚度，预留0.1-0.2mm的装配间隙，既保证转动顺畅，又不会因为间隙过大出现横向窜动。厚度方向的尺寸则根据额定载荷计算得出，要保证拉伸安全系数在4-6倍的额定载荷范围内，避免过载断裂。安装边界上，所有铰接孔的同轴度是核心公差要求，同一端的上下板孔位同轴度需要控制在0.02mm以内，否则销轴穿装后会出现别劲问题，大幅增加转动阻力，加速销轴和孔壁的磨损；孔的端面需要做倒角处理，一方面去除加工毛刺，另一方面方便销轴装配时的导入，也能避免锐边割伤相邻构件的接触面。分叉端的开口内侧需要做清根处理，保证相邻链节转动到最大摆角时不会出现结构干涉，最大摆角需要匹配对应链轮的包角要求，通常单节的摆角范围设计在15-30度之间，满足常规链轮传动的弯折需求。

　　从实际使用场景来看，这类结构除了常规的传动链应用，还可以用在各类需要铰接动作的连杆机构里，比如设备的防护门铰链、工装夹具的夹紧连杆、小型升降设备的支撑臂铰接位，不同场景下的尺寸参数会根据载荷和摆角需求调整，但核心的结构逻辑一致：通过板状主体承载拉压载荷，通过同轴孔位配合销轴实现铰接转动，通过分叉嵌套的结构实现多构件的串联组合。设计这类构件时还要考虑加工工艺性，主体结构采用板材切割成型的话，需要保证孔位的位置精度，凸台结构如果采用冲压成型，要注意冲压方向的脱模斜度，避免成型后出现脱模困难、凸台厚度不均的问题；如果采用机加工成型，需要注意上下板的叠合定位，通常会在板体上设置小的定位销孔，装配时先通过定位销固定上下板的相对位置，再穿装铰接销轴，避免使用过程中上下板出现错位，导致孔位不同轴。

　　另外，铰接孔的内壁通常需要做硬化处理，比如淬火或者镶配耐磨衬套，因为长期转动摩擦下，孔壁是最容易出现磨损的位置，硬化处理后可以大幅提升构件的使用寿命，降低维护更换的频率。在装配环节，销轴穿装后需要在端部加装卡簧或者开口销限位，防止设备运行过程中销轴轴向窜动脱出，造成机构失效；相邻链节铰接完成后需要手动测试转动顺畅度，保证在设计摆角范围内没有卡滞、异响，确认转动阻力均匀后再投入整体装配。这类看似简单的板状铰接构件，实际上是很多传动、铰接机构的基础受力件，设计时任何一个尺寸公差、结构细节的疏漏，都可能导致整个机构运行故障，甚至出现安全隐患，所以每一处结构的设计都要对应实际的受力需求、装配需求、维护需求，不能只看外观造型随意绘制。
