双法兰连接式阀块转接构件

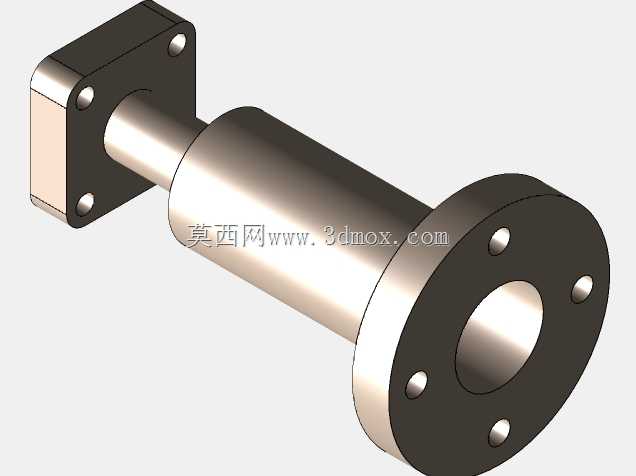

　　该构件属于流体管路系统中的阀块类转接部件，主要应用在中小通径的工业流体控制回路中，常见于液压工作站、工艺流体输送管线、小型设备的流体控制单元等场景，承担不同安装界面之间的管路连通、流体导向以及阀组集成安装的载体作用。从结构设计来看，构件两端采用差异化的法兰连接结构，一端为方形安装法兰，四个角位设置沉头安装孔，可直接贴合在阀组安装面或者设备侧壁上，沉孔设计能够保证安装螺栓头部不突出法兰平面，避免安装后出现干涉问题，同时方形法兰的贴合面加工有较高的平面度要求，能够保证密封件压缩量均匀，降低流体泄漏风险；另一端为圆形法兰结构，沿圆周均匀分布四个螺栓通孔，可对接标准圆形法兰的管路或者其他阀件，圆形法兰的中心为贯通式流道，流道内壁做了光滑过渡处理，能够减少流体流经时的阻力损失，降低紊流产生的概率，避免长期运行过程中出现流道冲蚀或者噪音问题。

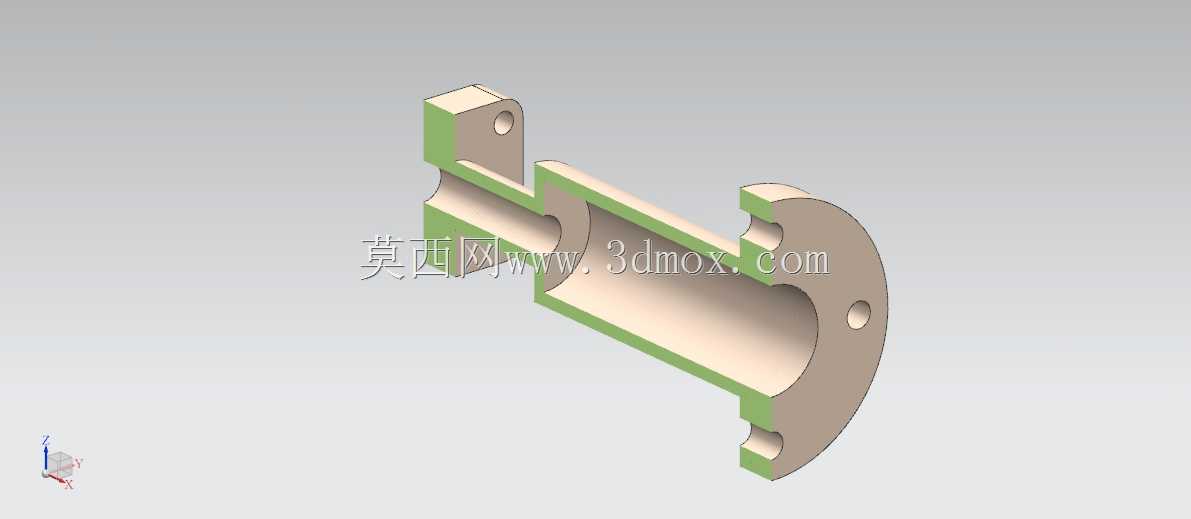

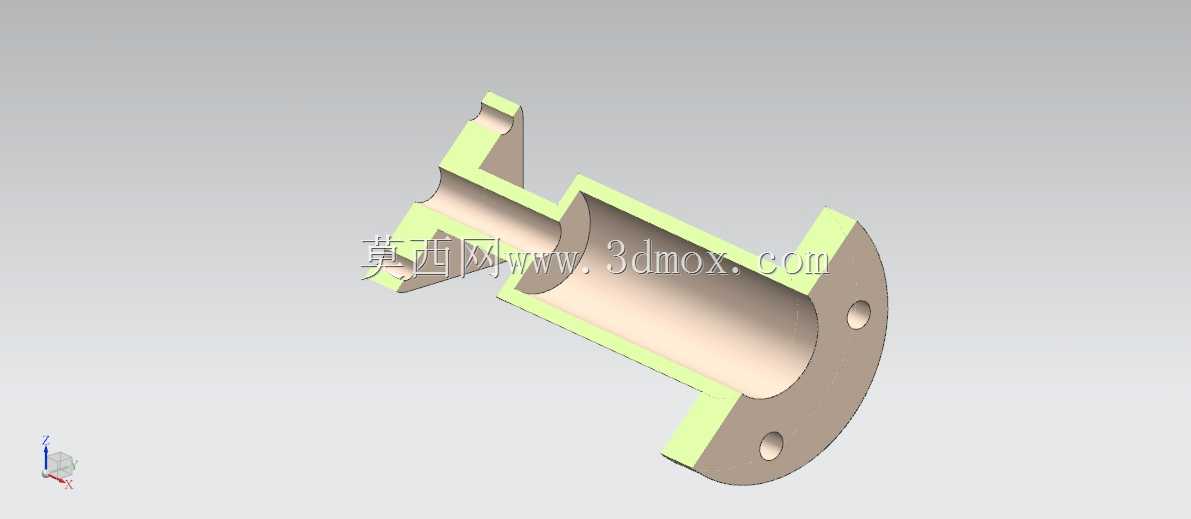

　　中间的筒体段为等径直筒结构，既作为两端法兰的连接支撑结构，也构成了流体的主要流通通道，筒体与两端法兰的衔接位置做了圆角过渡处理，能够有效降低应力集中系数，在承受管路内压或者外部安装载荷时，避免衔接位置出现应力开裂的问题。在安装边界方面，方形法兰端的安装孔位间距适配常规的小型阀组安装标准，安装时需要保证法兰面与对接面的平行度偏差在允许范围内，避免密封件偏压导致泄漏；圆形法兰端的螺栓孔分布圆直径匹配常用的低压管路法兰规格，可直接搭配对应规格的密封垫片与紧固件完成对接，不需要额外加工转接板。

　　设计过程中优先考虑了安装兼容性，两端法兰的连接尺寸都参考了通用的管路连接标准，能够适配多数同通径的常规阀件与管路，减少现场安装时的改造成本；同时结构上做了等强度优化，筒体段的壁厚根据常规工作压力下的强度计算结果选取，既不会因为壁厚过大造成材料浪费、增加构件整体重量，也不会因为壁厚不足导致承压能力不够，满足常规工况下的使用强度要求。在实际使用场景中，这类转接构件常用来解决不同安装形式的阀件与管路之间的对接问题，比如当设备侧壁的阀组接口为方形安装面，而外接管路为圆形法兰连接形式时，就可以通过该构件完成过渡连接，不需要对原有设备接口或者管路进行改造，大幅降低现场安装的施工难度。

　　构件整体的流道设计为直通式，流体在内部流动时没有突然的通径变化或者转向，压力损失较小，适合应用在对流体压力稳定性有一定要求的控制回路中，同时贯通式的流道也不容易积存介质，在输送一些带有微小颗粒的流体或者需要定期清理管路的场景中，也能够降低维护清理的难度。从建模细节来看，所有安装孔的位置都做了公差适配的设计考量，沉头孔的深度与直径能够匹配对应规格的内六角螺栓，保证螺栓拧紧后头部完全沉入沉孔内；圆形法兰上的通孔直径略大于螺栓公称直径，能够补偿一定的安装位置偏差，降低现场安装时的对中难度；法兰密封面的宽度也根据密封垫片的标准尺寸设计，能够保证垫片被完全压合在密封面范围内，不会出现垫片压偏或者挤出的问题。
