阀块配套带辐条式滑轮结构参数化设计

在流体控制阀门的配套执行机构、手动操作端的传动链路里，这类带辐条结构的轮件常作为手动操作的施力部件、或是阀位反馈机构的传动绕线轮使用，区别于实心轮的厚重结构，辐条式的设计在保证轮体径向刚度的前提下，大幅削减了整体重量，降低手动操作时的惯性阻滞，也减少了长期运行中轮体自身重量对阀杆同轴度的附加载荷。从实际工况适配来看，这类轮件常应用在需要手动微调阀位的中低压管路上，比如化工流体输送管线的截止阀、节流阀操作端，或是实验室流体控制回路的调节阀手动执行端，操作人员通过转动轮体带动阀杆升降，实现管路通断或者流量开度的精准调节，辐条间的镂空结构也能避免现场粉尘、工艺介质残留堆积在轮体表面，减少运维清理的工作量，尤其适合有少量粉尘、易结晶介质的工况场景。

设计过程中首先要匹配的是安装边界的同轴度要求，轮体中心的安装孔需要和阀杆端部的配合轴径做过渡配合，孔内通常会设计平键槽或者顶丝孔，保证转动过程中轮体和阀杆之间无相对滑动，避免操作空程影响阀位调节精度。轮缘部分的型面设计需要匹配实际传动需求，如果是作为手动操作的手轮使用，轮缘外圆会做圆弧过渡的滚花或者磨砂面，增大操作人员握持时的摩擦力，即使戴劳保手套操作也不会出现打滑；如果是作为拉绳传动的反馈轮，轮缘会设计内凹的绳槽，槽宽匹配配套的细钢丝绳或者尼龙拉绳直径，保证拉绳在轮体转动过程中不会脱槽，绳槽的深度通常取绳径的三分之一，既保证拉绳的贴合度，也不会因为槽过深导致拉绳卡滞。

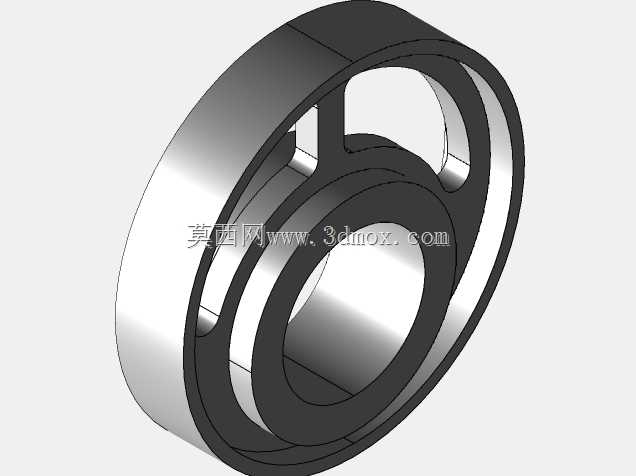

辐条的结构设计是这类轮件的核心，不同于直辐条的受力集中问题，这里采用的是弧形过渡的辐条连接形式，辐条和轮毂、轮缘的连接位置都做了大圆角过渡，避免应力集中导致的轮体开裂，尤其是在阀门快速关断的冲击载荷下，圆角过渡的结构能把操作瞬间的切向力均匀分散到整个轮体截面，不会出现辐条根部断裂的问题。辐条的数量选择上，三根均布的辐条在保证刚度的同时最大化减少了材料用量，也方便铸造或者机加工过程中的排屑，轮体的壁厚设计需要匹配操作力矩的需求，常规DN50到DN150口径的手动阀门，配套这类轮件的轮毂壁厚通常不小于8mm，轮缘壁厚不小于5mm，能承受最大150N·m的操作力矩而不发生塑性变形。

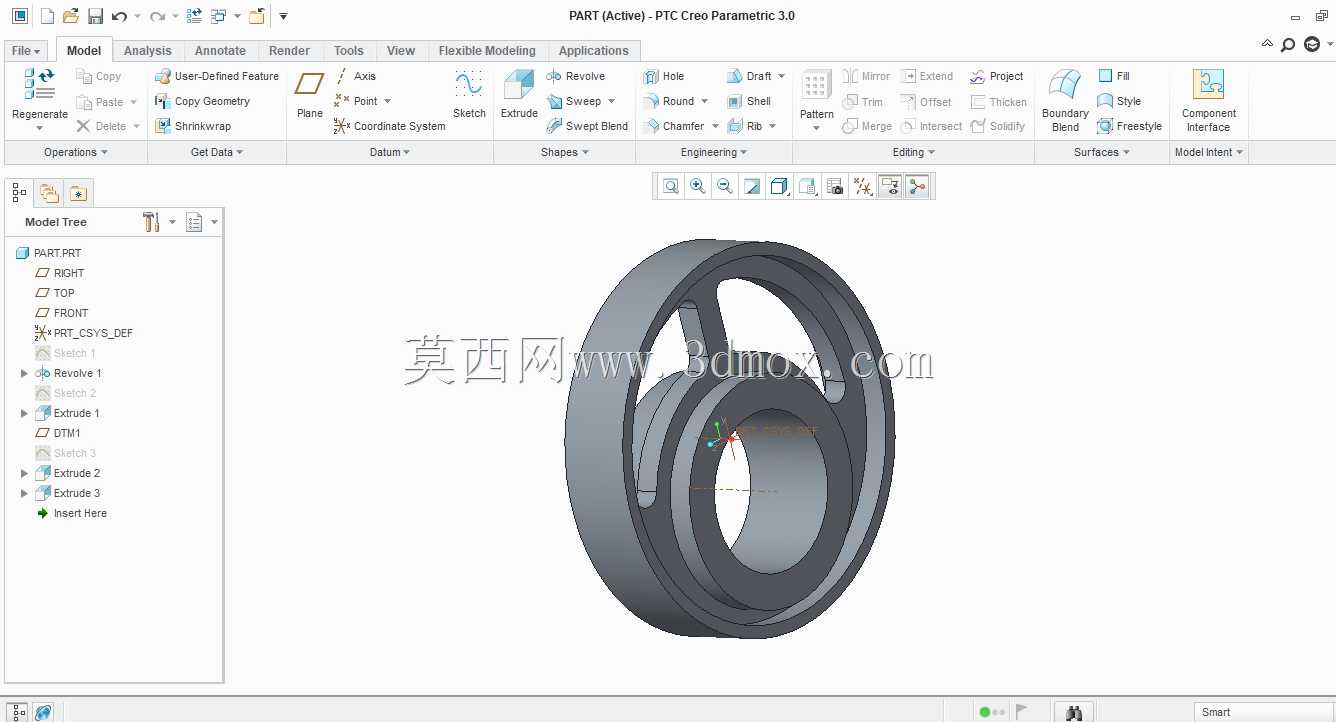

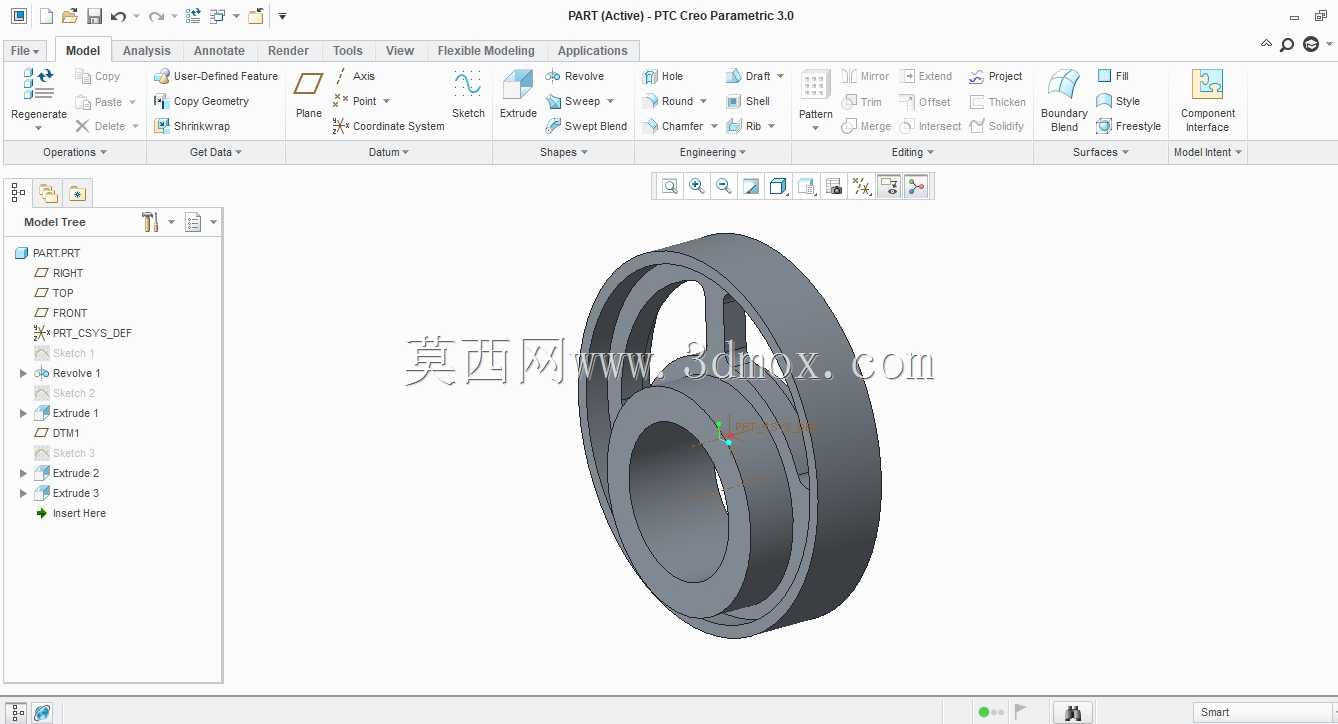

从安装适配的角度，轮体的轴向厚度需要和阀杆端部的安装轴段长度匹配，轮毂的端面需要和阀杆的轴肩贴合，保证安装后轮体无轴向窜动，轮体背面和阀门支架之间需要预留至少3mm的间隙，避免转动过程中轮体和支架发生摩擦剐蹭。在参数化建模过程中，所有的配合尺寸都做了关联设计，修改安装孔直径时，轮毂的外径、辐条的厚度、轮缘的直径都会按照预设的强度比例同步更新，能快速适配不同口径阀门的配套需求，不需要重新从零开始绘制结构，大幅提升系列化产品的设计效率。建模过程中对所有的过渡圆角、安装孔的倒角都做了全参数化定义，调整轮体直径时，圆角大小会按照壁厚比例自动匹配，避免出现比例失调的结构，也能直接导出工程图用于机加工生产，模型的所有特征都保留了建模历史，方便后续根据实际工况的受力需求调整辐条数量、轮缘型面等细节结构。

实际应用中这类轮件的材质通常选用HT200灰铸铁或者增强尼龙，灰铸铁材质的轮体减震性好，操作时的手感沉稳，适合工业现场的重载操作场景；增强尼龙材质的轮体重量轻，耐腐蚀性能好，适合化工腐蚀性介质的管路场景，建模时预留了材质切换的参数接口，调整材质属性时可以同步更新结构的强度校核参数，保证不同材质下的结构都能满足操作力矩的强度要求。轮体的表面处理方面，金属材质的轮体会做喷塑或者发黑处理，避免现场潮湿环境导致的锈蚀，非金属材质的轮体本身就具备耐锈蚀能力，不需要额外做表面处理，建模时也预留了表面粗糙度的标注层，导出工程图时可以直接标注各加工面的粗糙度要求，减少后续绘图的重复工作量。
