车床主轴霍尔传感用带磁钢安装位环形支架

在普通车床数控化改造以及小型数控车床的主轴转速检测、主轴位置定位环节，霍尔传感器配合随主轴同步转动的磁钢触发结构，是成本极低且可靠性足够的检测方案，这套环形磁钢安装支架就是为该场景设计的配套结构件。日常车间加工场景里，不少小型车床的主轴前端没有预留标准编码器安装位，加装光电编码器不仅需要定制连接法兰、同步带轮，还容易因为切削液飞溅、金属切屑堆积造成编码器码盘污损、读数头故障，后期维护成本高，而采用霍尔传感的非接触式检测方案，只需要在主轴随动部位固定对应磁极的磁钢，在床身对应位置固定霍尔元件，就能完成转速脉冲采集、主轴零点位置识别，完全规避接触式检测的磨损问题，也能适应车床加工区域多油、多切屑的恶劣工况。

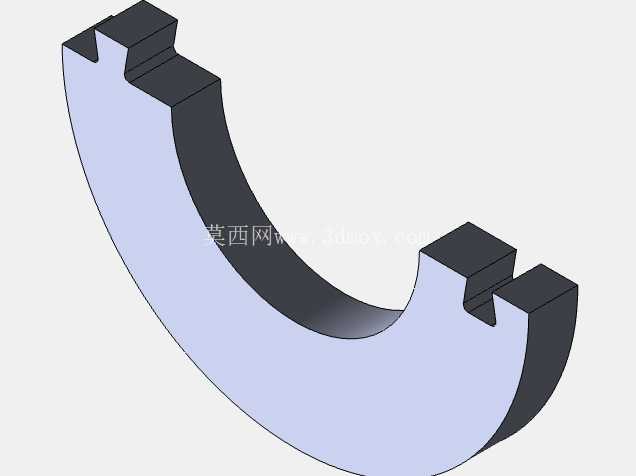

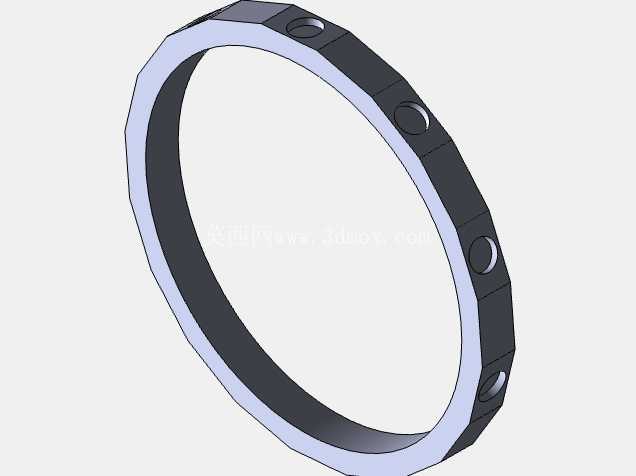

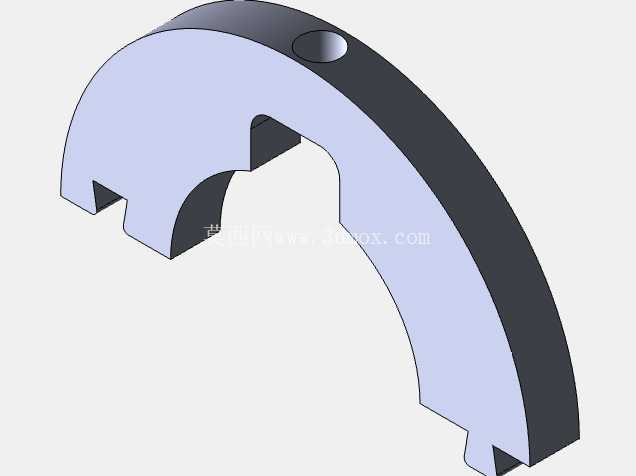

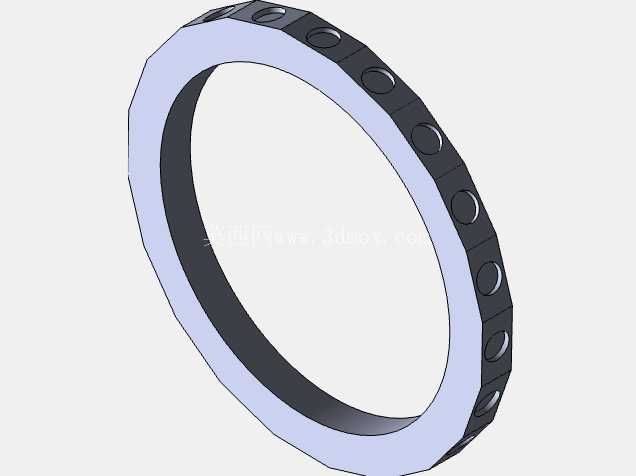

这套环形支架整体采用薄壁环式结构，内孔尺寸匹配常见小型车床主轴的前端轴颈外径，安装时可以直接套在主轴对应轴段，依靠紧定螺钉或者端面压块完成周向与轴向固定，不需要对原有主轴进行二次加工，适配改造场景的快速装配需求。环体沿圆周方向均匀加工了20个磁钢安装沉孔，相邻两个安装位的圆心夹角为18度，每个沉孔的尺寸适配8mm×3mm规格的钕铁硼磁钢，沉孔深度刚好让磁钢嵌入后表面与环体外周面齐平，既可以避免磁钢在主轴高速旋转时受离心力甩出，也能保证磁钢端面与霍尔传感器检测面的间距保持恒定，减少检测信号的波动误差。

设计时特意将环体的外周做了等距的平面切削处理，每个平面对应一个磁钢安装位，一方面可以减少环体整体的转动惯量，降低主轴高速启停时的附加动不平衡量，另一方面平面结构也能让磁钢安装时的定位更精准，不需要额外做周向角度校准，只要将磁钢按磁极方向依次压入沉孔，就能保证相邻磁钢的角度间隔误差控制在允许范围内。环体的轴向宽度做了收窄处理，安装后不会占用主轴端过多的轴向空间，不会和卡盘连接法兰、主轴防尘盖等原有部件产生装配干涉，对于主轴前端空间局促的小型仪表车床、台式数控车床适配性更好。

实际应用中，这套支架随主轴同步旋转，当每个嵌装的磁钢经过霍尔传感器的检测区域时，霍尔元件就会输出一个脉冲信号，20个磁钢的配置可以让主轴每旋转一圈输出20个脉冲，足够满足uccnc、mach3这类常见数控系统对主轴转速的采样精度要求，不管是进行主轴转速闭环控制，还是刚性攻丝、螺纹车削时的主轴位置跟踪，都能提供稳定的位置反馈信号。相比在主轴上零散粘贴磁钢的临时方案，这种一体化环形支架的动平衡表现更好，主轴在高转速区间运行时不会因为磁钢分布不均产生额外振动，能有效提升加工表面的光洁度，也能减少主轴轴承的额外负载。

结构细节上，磁钢安装沉孔的底部做了微小的倒角处理，压装磁钢时不会因为孔口锐边刮伤磁钢的镀层，也能让磁钢安装到位后与孔底完全贴合，避免高速旋转时磁钢在孔内产生窜动。环体内孔的公差带选用间隙配合的公差区间，装配时不需要加热或者强力压装，现场改造时只需要松开主轴端的紧固件，套入支架调整好轴向位置，拧紧环体上的紧定螺钉就能完成固定，后期如果需要更换磁钢或者调整检测角度，也可以快速拆卸调整，不需要拆解主轴的其他部件。针对车床加工时切削液、润滑油长期喷淋的工况，环体的材质可以选用铝合金或者工程塑料，不会因为长期接触油污产生锈蚀，也不会对磁钢的磁场产生屏蔽作用，保证霍尔传感器的检测灵敏度不受影响。
