多通路汽车发动机排气歧管结构设计

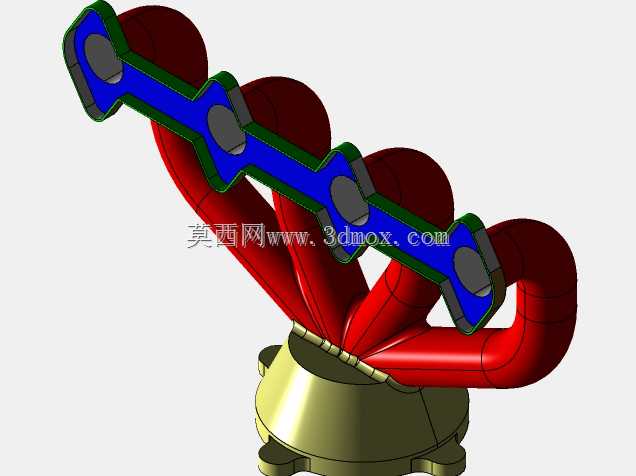

该结构为内燃机排气系统核心导流部件，主要应用于直列四缸往复式内燃机的排气端，承担各气缸排气导流、汇集输出的核心功能，是发动机进排气系统中直接影响排气效率、泵气损失的关键结构件。从实际装车场景来看，这类多通路排气歧管安装在发动机气缸盖的排气侧端面，上端四个独立接口分别对应四个气缸的排气道出口，下端汇集接口连接三元催化器输入端或排气总管，工作时需要承接气缸排出的800-900℃高温废气，同时承受排气脉冲带来的交变压力载荷，因此结构设计阶段需要同时兼顾流道顺畅性、结构热变形补偿能力、安装密封可靠性三个核心维度。

设计过程中首先围绕各缸排气时序做了流道排布优化，四个独立弯管采用等长化趋势设计，尽可能降低各缸排气之间的干涉干扰，减少排气背压对气缸扫气效率的影响；流道转弯处采用大圆弧过渡结构，避免直角弯折带来的气流阻力陡增，同时减少高速排气流对管壁的冲蚀磨损。从结构细节来看，各支管与缸盖连接的法兰面为一体化加工平面，法兰上预留的密封槽结构用于安装金属密封垫片，保证高温工况下的连接密封性，避免废气泄漏引发周边部件热损伤；支管与下端汇集座的连接位置采用圆滑过渡的扩口结构，让四股排气流在汇集过程中逐步减速合流，降低气流交汇产生的紊流噪声与压力损失。

安装边界方面，该结构的上端法兰安装孔位完全匹配对应排量直列四缸发动机的缸盖排气侧孔距，安装时需要按照对角顺序分次拧紧固定螺栓，保证法兰面受力均匀，避免密封垫压合不均出现漏气；下端汇集接口的法兰尺寸匹配常规乘用车三元催化器的入口连接标准，可直接对接下游排气后处理部件，不需要额外做转接结构设计。结构材质适配层面，该三维结构预留了足够的壁厚余量，既可以适配铸铁材质的铸造工艺，也可以适配不锈钢材质的焊接成型工艺，不同工艺下的壁厚调整区间在3-5mm之间，可根据整机成本定位、热负荷等级灵活选择。

从功能特性来看，该结构的流道内壁设计为光滑连续曲面，能够有效降低排气阻力，帮助发动机在高转速工况下快速排出缸内废气，提升充气效率；各支管的弯曲弧度经过反复调整，既避让了发动机舱内的周边部件安装空间，比如点火线圈、机油标尺、发动机悬置支架等，也保证了自身结构的刚度，避免发动机运行过程中出现共振开裂问题。在热变形补偿设计上，各支管的弯曲结构本身具备一定的弹性变形余量，能够吸收高温工作状态下的热膨胀量，减少法兰连接位置的热应力集中，降低长期使用后出现法兰变形、密封失效的概率。

针对实际使用中可能出现的热疲劳问题，该结构在支管与汇集座的连接位置做了圆弧过渡加强，避免应力集中导致的开裂；法兰面的厚度设计为12mm，保证足够的压紧刚度，即使在多次冷热循环后也不会出现法兰翘曲的问题。对于结构设计从业者来说，该模型可以作为四缸发动机排气歧管设计的参考基准，可根据不同发动机的排量、气缸夹角、排气时序调整流道长度与弯曲角度，也可在此基础上增加氧传感器安装座、废气再循环取气口等附加结构，适配不同排放法规下的发动机开发需求。在三维建模过程中，这类歧管结构需要重点关注各流道的中心线曲率连续性，避免出现曲面褶皱、壁厚不均的问题，否则会直接影响后续的流体仿真分析精度，也会给铸造或焊接工艺带来不必要的成型难度。
