三通式吹气阀体压铸成型结构设计

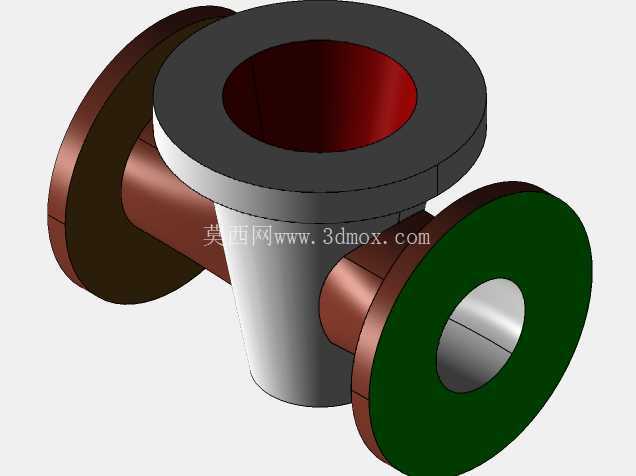

　　该阀体结构为压铸工艺成型的吹气类三通流体控制元件壳体，主要应用于低压流体输送系统中的吹气吹扫、介质导流工况，常见于工业气动吹扫回路、小型流体分配管路、设备气路清洁单元中，作为气路通断与流向分配的基础承载壳体，内部流道直接对接执行元件与供气端，承担介质导流、接口密封、元件安装定位的核心作用。从结构设计逻辑来看，整体采用T型三通布局，垂直方向为主流通孔，水平方向为侧向导流支路，三个接口端均设计带安装孔的法兰连接结构，能够通过螺栓紧固配合密封垫片实现与外接管路的刚性连接，法兰端面的平面度公差控制在压铸工艺可实现的范围内，减少后续机加工的余量，适配批量压铸生产的成本控制需求。

　　垂直段主通道采用变径结构设计，上端法兰直径大于下部筒体外径，既保证了上端接口的连接强度，也通过壁厚的渐变过渡降低压铸成型时的缩孔风险，筒体内壁为光滑直孔结构，流道转角处采用圆角过渡，减少气体介质通过时的阻力损失，避免直角结构造成的湍流啸叫问题。水平方向的两个支路对称分布于垂直筒体的中下部，支路与筒体的连接位置设置加厚的加强筋结构，抵消管路安装时产生的侧向弯矩，避免长期受力后连接处出现开裂渗漏问题。其中一侧支路的法兰端面预留了密封件安装的环形槽位，可嵌入O型密封圈实现端面静密封，另一侧支路的内孔做了阶梯限位设计，能够直接对接阀芯组件的安装定位，减少后续装配时的调整工作量。

　　从安装边界来看，三个法兰的螺栓孔中心圆直径统一适配常规低压管路的连接标准，法兰厚度满足1.6MPa压力等级下的强度要求，整体结构的最大外轮廓尺寸充分考虑了压铸模具的抽芯距离，水平方向的两个支路轴线与垂直主通道轴线垂直相交，三个方向的抽芯动作无干涉，能够通过常规卧式压铸机实现一次成型，减少后续二次加工的工序。流道设计上充分考虑了吹气工况的介质特性，内壁无明显的结构凸起与死角，避免长期使用时杂质堆积造成的流道堵塞，壁厚整体控制在均匀范围内，不同壁厚位置的过渡斜率控制在1:3以内，保证压铸时金属液的充型流畅性，减少冷隔、浇不足等成型缺陷。

　　连接法兰的背面设置了均匀分布的减重凹槽，在不降低结构强度的前提下减少铸件的整体重量，同时也能够减少压铸时的材料消耗，降低单件生产成本。阀体的外表面无复杂的曲面结构，拔模斜度统一设置在1.5度，既方便压铸成型后的脱模操作，也不会对后续的表面处理、装配对接造成干涉。在实际工况适配中，该结构可适配压缩空气、低压惰性气体等介质的输送需求，安装时三个接口可根据管路走向灵活选择作为进气端或出气端，法兰连接的形式也方便后期的维护拆卸，无需整体切割管路即可完成阀体的更换作业。结构强度方面，通过有限元仿真验证，在额定工作压力下，各连接位置的应力均低于压铸铝合金材料的许用应力值，支路与筒体连接的加强位置应力集中系数控制在1.2以内，满足长期循环载荷下的使用寿命要求。
