角式锅炉给水调节止回阀结构设计

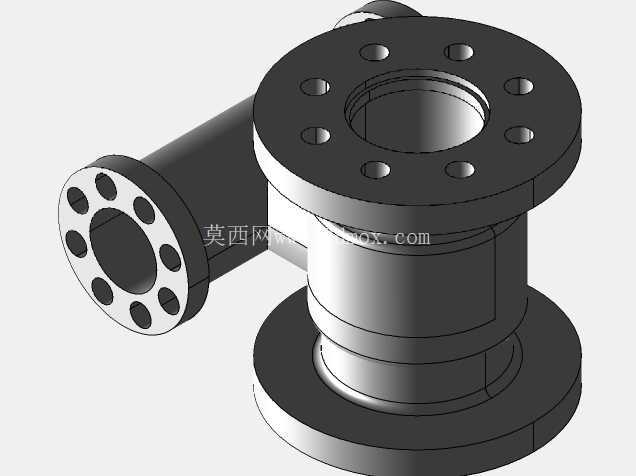

　　在工业锅炉的给水回路里，这类角式结构的调节止回阀是保障给水稳定、避免介质倒流的核心阀件，常布置在给水泵出口与锅炉省煤器入口之间的管段上，既要承担正常工况下的给水流量调节作用，也要在给水泵突发停转、管路压力失稳时快速截断倒流介质，避免高温炉水反向冲击泵体叶轮，也防止给水回路压力骤降引发的锅炉干烧、水位失衡等运行风险。不同于直通式止回阀的轴向流道设计，这款阀采用90度角式流道布局，进出口轴线垂直相交，能直接适配垂直与水平管段的转角连接需求，减少管路中弯头配件的使用，降低整个给水回路的沿程阻力损失，尤其适合锅炉房内管路排布紧凑、安装空间受限的场景。从结构设计逻辑来看，这款阀的三个连接端均采用法兰连接结构，上端法兰为八螺栓孔布局，侧端进出口法兰为十螺栓孔布局，下端法兰为密封端盖结构，所有法兰的密封面均采用凸面密封形式，能匹配中压锅炉给水系统的压力等级要求，安装时只需对齐法兰螺栓孔、加装对应压力等级的金属缠绕垫片，按对角顺序拧紧螺栓即可完成密封固定，无需额外加工焊接坡口，现场安装与后期检修拆换的效率更高。流道内部的止回启闭件采用升降式结构设计，介质正向流动时依靠给水压力顶开启闭件，阀瓣沿阀体内的导向轴做轴向升降，导向结构的配合间隙控制在0.12-0.18mm之间，既保证阀瓣升降动作顺畅无卡滞，也避免阀瓣偏移引发的密封面偏磨；当介质出现倒流趋势时，阀瓣在自身重力与反向介质压力的共同作用下快速回落，压合在阀座密封面上，截断介质倒流路径，密封面堆焊硬质合金层，能耐受给水介质中少量杂质的冲刷，长期运行也不会出现密封面冲蚀泄漏的问题。

　　设计过程中需要重点把控几个关键尺寸边界：首先是法兰端面到阀腔中心的安装距，这个尺寸直接决定了管路转角处的安装适配性，若尺寸偏差超过2mm，就会出现法兰对接错位、螺栓无法穿入的问题；其次是阀瓣的开启行程，行程过大会导致阀瓣撞击上端导向支架，引发运行振动与噪音，行程过小则会增大流道通流阻力，导致给水压力损失过大，设计时需要根据额定通流流量计算阀瓣最小开启高度，保证额定流量下阀瓣处于稳定悬浮状态，不会出现频繁振荡的情况。另外，阀腔内部的流道采用圆弧过渡设计，避免直角结构引发的介质湍流，减少介质对阀体内壁的冲蚀，同时也能降低水流经过阀件时的噪音。

　　在实际选型适配时，这款阀可以适配不同蒸发量的工业锅炉给水系统，侧端入口连接给水泵出口的水平管路，上端出口连接通往省煤器的垂直管路，下端端盖可以在检修时拆卸，无需将整个阀从管路上拆下，就能直接清理阀腔内部的杂质、更换磨损的阀瓣密封件，大幅降低后期运维的工作量。建模过程中需要重点验证法兰螺栓孔的位置度、阀瓣与导向轴的配合间隙、密封面的平面度这几个关键公差，螺栓孔位置度公差控制在Φ0.5mm以内，保证现场安装时螺栓能顺利穿入；导向轴与阀瓣导向孔的圆柱度公差控制在0.02mm以内，避免长期运行出现卡涩；密封面的平面度公差控制在0.01mm以内，保证反向承压时的密封可靠性。

　　不同于普通的止回阀，这款阀集成了流量调节的功能，阀瓣的升降高度可以通过上部的调节结构进行限位，以此控制通流截面的大小，实现给水流量的精准调节，无需在管路上额外加装独立的调节阀，减少了管路的连接节点，也就降低了整个给水系统的泄漏风险。在实际运行场景中，锅炉给水的温度通常在105-150摄氏度之间，阀件的主体材料选用碳钢铸件，能耐受这个温度区间的介质冲刷与压力载荷，所有运动部件的接触面都做了硬化处理，避免长期往复运动出现磨损松旷。设计时还要考虑水锤效应的影响，阀瓣的回落速度做了阻尼优化，避免快速回落时产生的水锤压力冲击管路与阀件本身，延长整个给水回路的使用寿命。
