阀门用夹装式连接阀块结构设计

项目分类:阀门 发布时间:2025-10-12 ID:1086579
  • 阀门用夹装式连接阀块结构设计
  • 阀门用夹装式连接阀块结构设计

在工业流体管路系统的阀组集成布局里,这类夹装式阀块是用来衔接执行元件与管路通路的核心承载零件,日常多应用在中小通径的气动、液压控制回路,或是低压流体输送的阀门配套工位,承担着固定阀芯组件、衔接外接管路、保障安装同轴度的实际作用。从实际工况适配来看,这类零件常被用在设备阀组的紧凑安装空间里,比如小型工控设备的气路控制单元、实验台流体调节工位,不需要额外做复杂的支座焊接,靠自身的夹装抱紧结构就能完成与阀杆或者外接轴件的固定,能大幅缩减阀组的整体安装占空比。

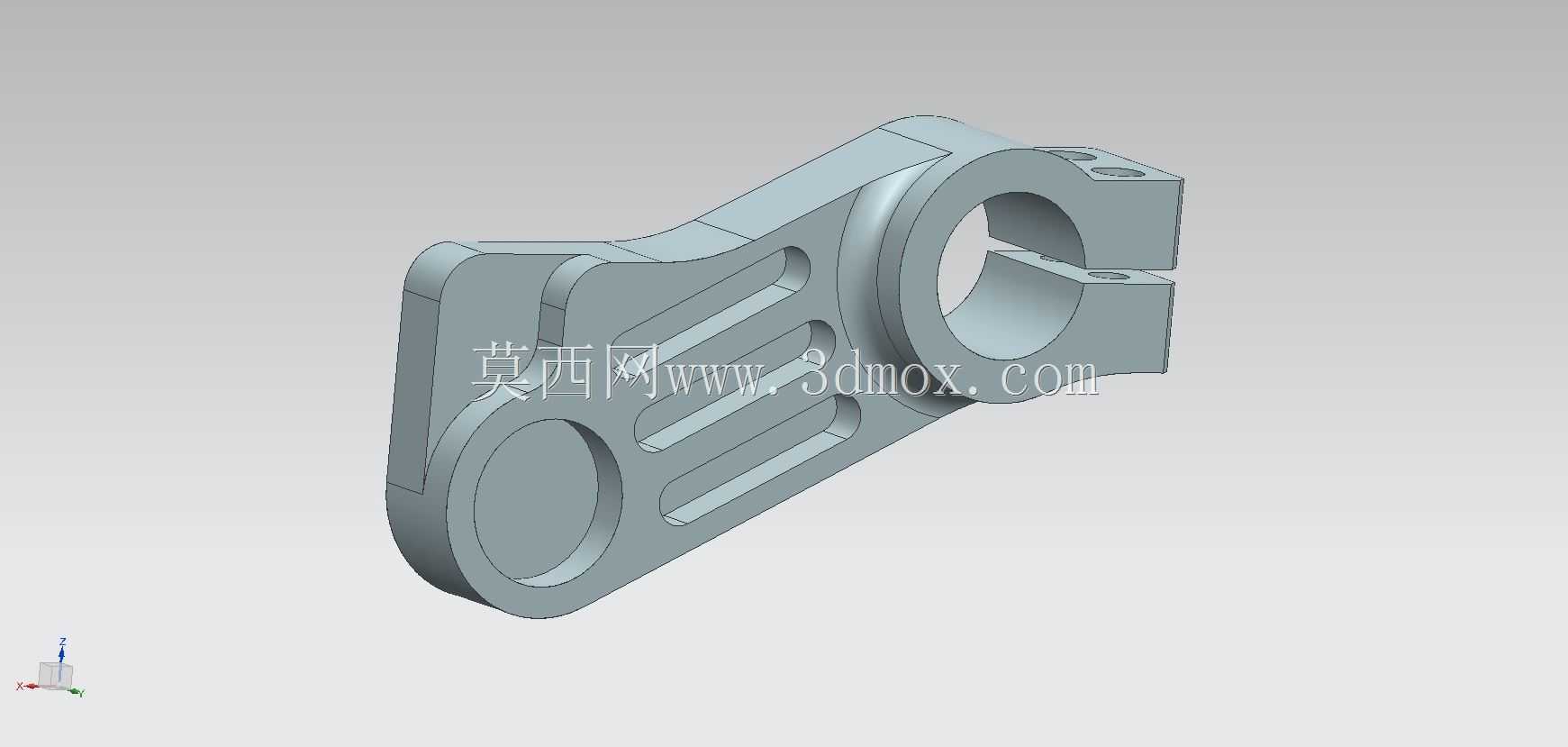

从结构功能特性来看,零件一端设计为开缝式的抱紧夹座,夹座上预留了两个锁紧螺钉的安装孔位,安装时只需要拧紧对应螺钉,就能让开缝结构产生弹性形变,抱紧穿过夹座内孔的圆柱构件,抱紧力可以根据螺钉锁紧力矩灵活调整,既可以实现阀块与固定轴的刚性连接,也能在需要调整阀块角度的时候,适当松开螺钉完成周向位置调整,适配不同的管路走向需求。零件主体延伸段做了三道平行的减重槽设计,这部分结构不是单纯为了减重,在实际应用里,这些槽道还可以作为走线或者小型管路的排布限位槽,让阀组周边的附属管线可以顺着槽道排布,避免管线杂乱干涉周边运动部件;同时槽道的存在也能在零件铸造或者机加工过程中减少应力集中,降低大平面加工后的形变概率,提升零件长期使用的结构稳定性。零件另一端是封闭的圆形凸台结构,凸台中心的内孔可以用来安装定位销或者小型铰接轴,实现阀块与相邻连杆或者支撑构件的铰接连接,让整个阀块在需要微调位置的时候,能以该凸台内孔为回转中心做小角度摆动,补偿管路安装时的位置误差。

从设计思路层面拆解,整个零件的结构完全围绕安装便捷性与工况适配性展开:首先是夹装端的内孔尺寸公差,设计时选取了过渡配合的公差带,既保证抱紧前零件可以轻松套装到对应轴件上,避免过盈配合导致的装配困难,也能在螺钉锁紧后保证足够的连接刚性,不会因为管路振动出现松脱移位。开缝的宽度设计参考了常用铝合金或者铸铁材料的弹性形变范围,保证锁紧时开缝处的形变在材料弹性极限内,不会因为反复拆装出现裂纹或者塑性形变。主体部分的壁厚做了等强度优化,夹座位置因为要承受锁紧力与管路载荷,壁厚设计相对更大,延伸段因为主要起连接与走线限位作用,壁厚适当减薄,配合减重槽设计,在保证整体结构强度满足1.5倍额定工况载荷的前提下,尽可能降低零件自身重量,减少对安装轴的额外载荷。

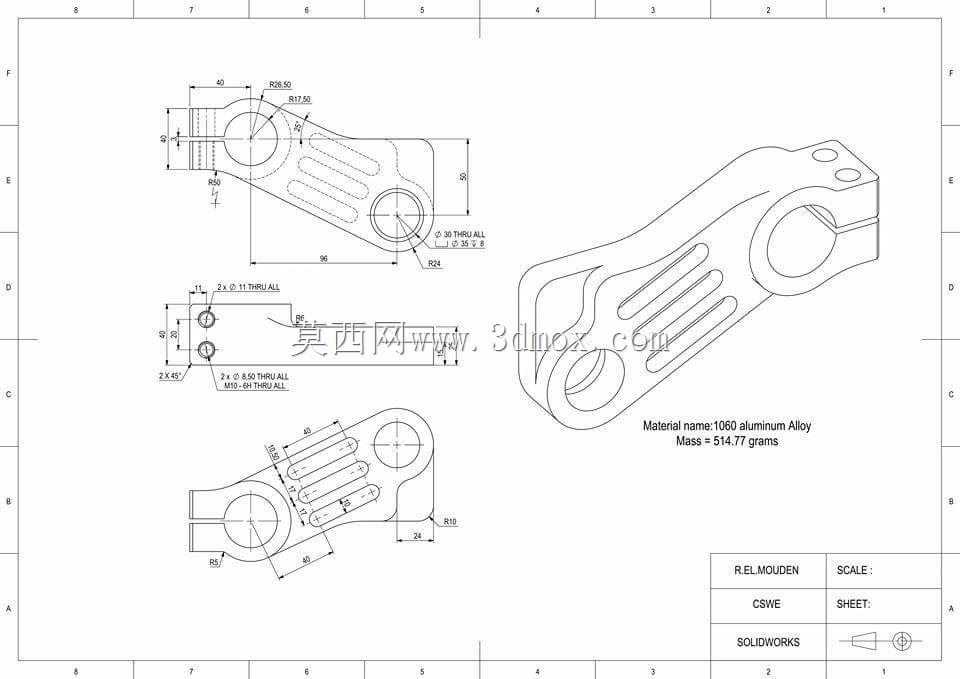

从安装边界尺寸来看,夹座端的内孔直径适配常规的16-25mm直径的阀杆或者支撑轴,整个零件的总长度控制在120mm以内,最大宽度不超过60mm,安装时不需要预留太大的操作空间,夹座端的锁紧螺钉采用标准内六角圆柱头螺钉,用常规的内六角扳手就能完成锁紧操作,不需要特殊工装。零件的所有棱边都做了R1-R2的圆角处理,一方面避免安装时锐边划伤操作人员或者管线外层,另一方面也能减少零件热处理或者机加工过程中的应力集中点,提升零件的抗疲劳强度。零件的安装平面与夹座内孔的垂直度公差控制在0.02mm以内,保证安装后阀块的延伸段不会出现偏斜,避免与周边构件出现运动干涉。在实际选型适配的时候,需要注意确认夹座内孔与待连接轴径的匹配度,同时核算抱紧位置的载荷是否在零件的承载范围内,避免过载导致夹座变形或者连接松脱;如果应用在有腐蚀介质的工况下,还可以根据需求选择不锈钢材质或者做表面阳极氧化处理,提升零件的耐腐蚀性能。
