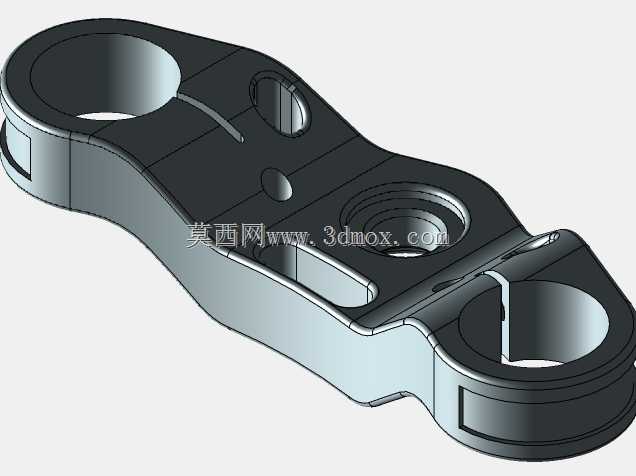

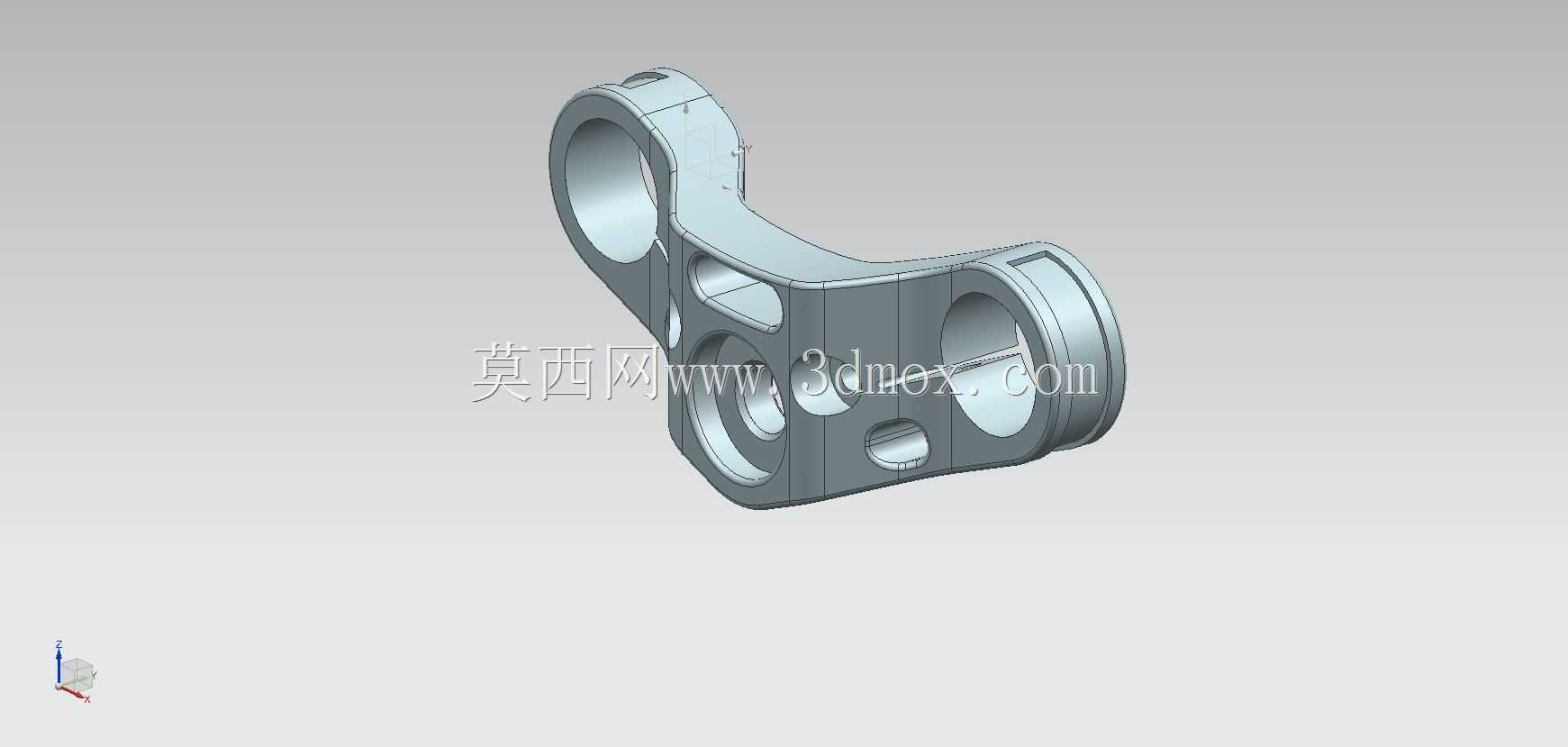

该零件属于阀组系统内的传动连接构件,主要应用在流体控制阀门的执行端联动场景,在工业管路阀组、液压控制阀块的动作传递环节承担力传导与行程转换的作用,实际运行中需要把执行元件的直线或旋转输出,转化为阀内部启闭件的对应动作,保证阀口开度调节、通断切换的动作精度与响应同步性。从结构设计来看,零件整体采用异形弯臂式布局,主体沿长度方向设置三处铰接安装位,两端的环形铰接孔用于对接外部传动拉杆与阀杆端接头,中部的凸台轴孔则作为整个杠杆的摆动支点,三个安装位的中心距经过严格公差匹配,确保传动过程中无卡滞、空行程控制在合理区间。

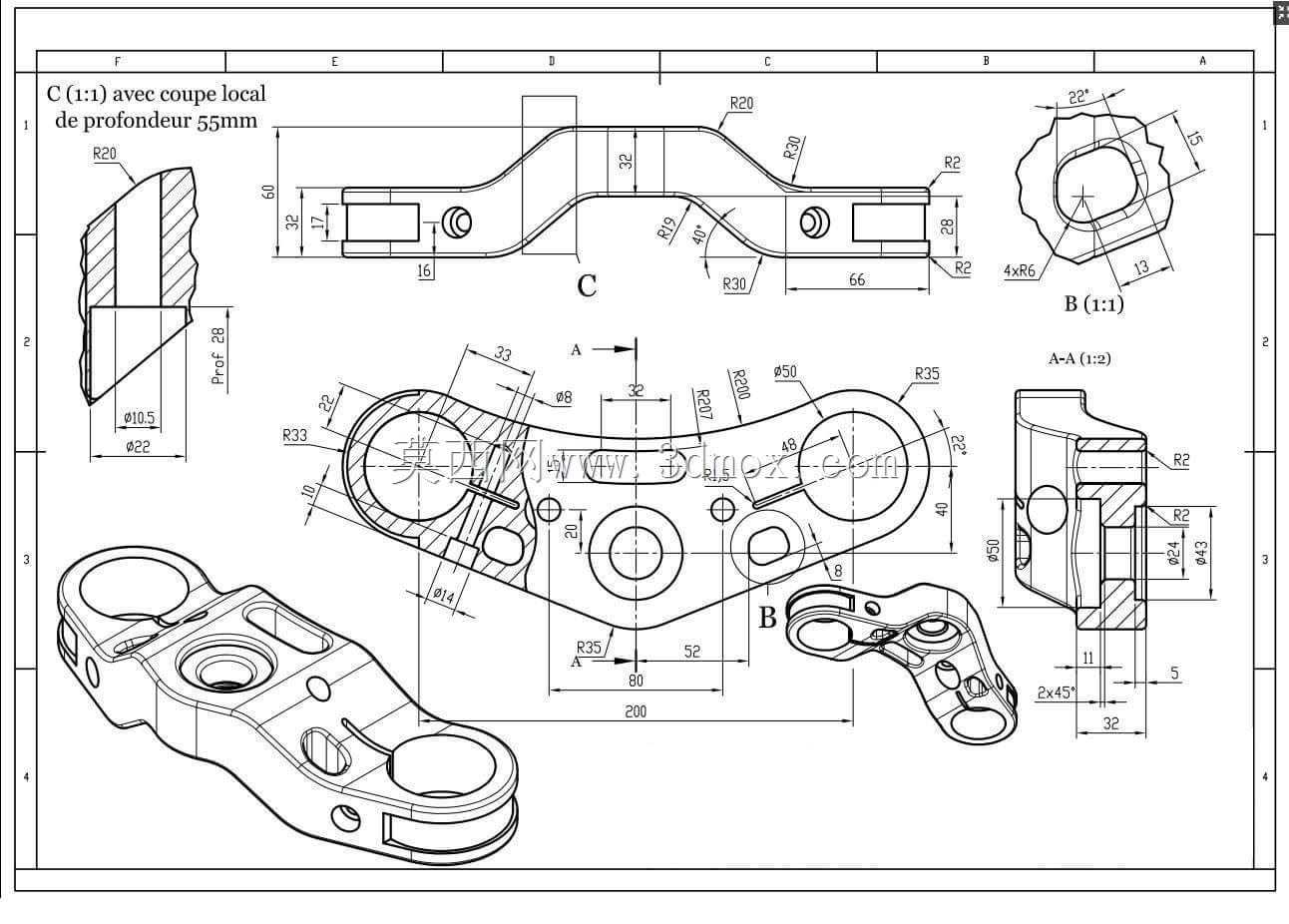

零件的臂身截面采用变厚度设计,在受力集中的铰接孔周边做了局部加厚与圆角过渡,臂身非受力区域则通过合理的减材挖槽控制整体重量,同时避免应力集中导致的疲劳断裂,从工程图的局部剖视可以看到,其中一端的铰接孔内设置了异形防转结构,与配套的销轴型面匹配,能够传递更大扭矩同时防止销轴转动磨损孔壁。外形尺寸方面,零件总长度控制在200mm量级,支点孔与两端铰接孔的中心距分别匹配对应阀块的安装间距,安装边界上所有突出结构的轮廓都做了R角处理,避免装配过程中与周边阀块、管路接头发生干涉,其中一端的连接臂做了55mm深度的局部切槽,用于避让阀块上的突出定位凸台,保证装配时零件能够完全贴合安装基准面。
设计过程中优先考虑了零件的受力工况,在频繁摆动的铰接位置,孔壁的粗糙度与形位公差都做了明确要求,保证配合间隙均匀,减少长期往复运动带来的磨损量;臂身的弯折角度经过运动仿真校核,在整个摆动行程范围内,零件与周边组件的最小安全间隙满足装配与运维要求,不会出现运动剐蹭。从加工工艺适配性来看,零件的外形轮廓适合采用锻坯后数控铣削成型,铰接孔位置预留精加工余量,最终通过铰孔保证尺寸精度与同轴度要求,局部的异形结构可以通过成型铣刀一次加工到位,减少工序周转带来的误差累积。
在实际阀组装配场景中,该零件不需要额外的调整垫片,依靠自身的尺寸精度即可保证传动比符合设计要求,安装时仅需要将三个铰接位分别对应插入配套销轴,卡入轴用挡圈即可完成固定,后期运维更换时也不需要拆解整个阀块,仅拆除对应销轴即可完成零件替换,大幅降低现场维护的工作量。零件表面未做特殊涂层要求,依靠基体材料的力学性能即可满足常规工业环境下的使用需求,在有腐蚀介质的应用场景中,也可以根据管路介质特性更换对应耐腐蚀材料,不改变整体结构尺寸即可实现通用互换。
