NX环境下双筒手持观测镜结构设计

在户外勘测、远距离观测作业场景中，手持双筒观测设备始终是一线作业人员的基础配置，不同于大倍率固定架设的观测装置，手持类设备需要在便携性、握持稳定性、光学组件安装精度之间找到平衡，本次完成的双筒观测镜结构，正是围绕户外手持作业的实际需求展开的结构设计。

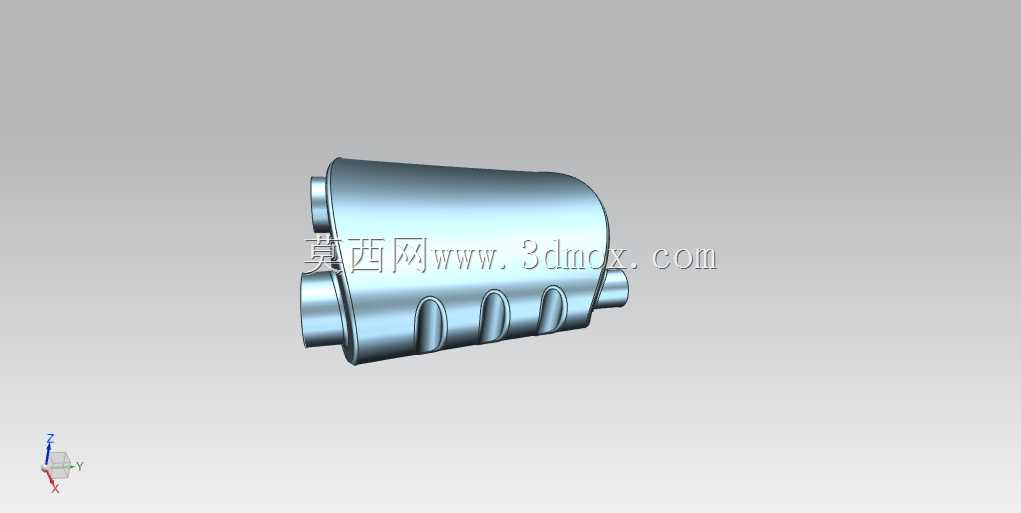

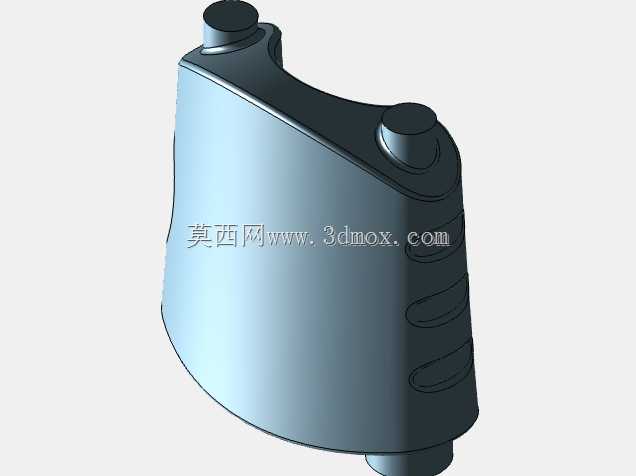

从实际使用场景出发，这类设备常被用于野外地质勘查的点位观测、电力线路巡检的远距离部件排查、户外作业的目标方位确认，使用过程中需要频繁单手握持调整角度，因此壳体的握持区域做了内凹的指槽结构，四个均匀分布的弧形指槽完全贴合成年人手指自然弯曲的弧度，单手握持时手指可以自然嵌入槽位，即使佩戴薄款劳保手套也能稳定握持，不会因为手部出汗或者手套表面打滑出现设备滑落的问题。

结构设计阶段优先考虑光学组件的安装同轴度要求，两个镜筒的安装位采用一体化的壳体定位基准，镜筒安装孔的同轴度公差控制在0.02mm以内，避免因为壳体变形导致两个镜筒的光轴出现偏移，长时间观测时引发视觉疲劳。壳体主体采用钣金折弯加局部塑料嵌件的组合结构，主体承力部分使用薄钢板折弯成型，保证整体结构的抗摔抗变形能力，日常使用中即使从1.2米的作业台高度掉落至硬质地面，壳体也不会出现开裂变形，保证内部光学镜片的位置精度；握持区域的指槽部分采用塑料材质嵌装，既可以降低冬季低温环境下金属壳体直接握持的冰凉感，也能增加握持区域的表面摩擦力，提升长时间握持的舒适度。

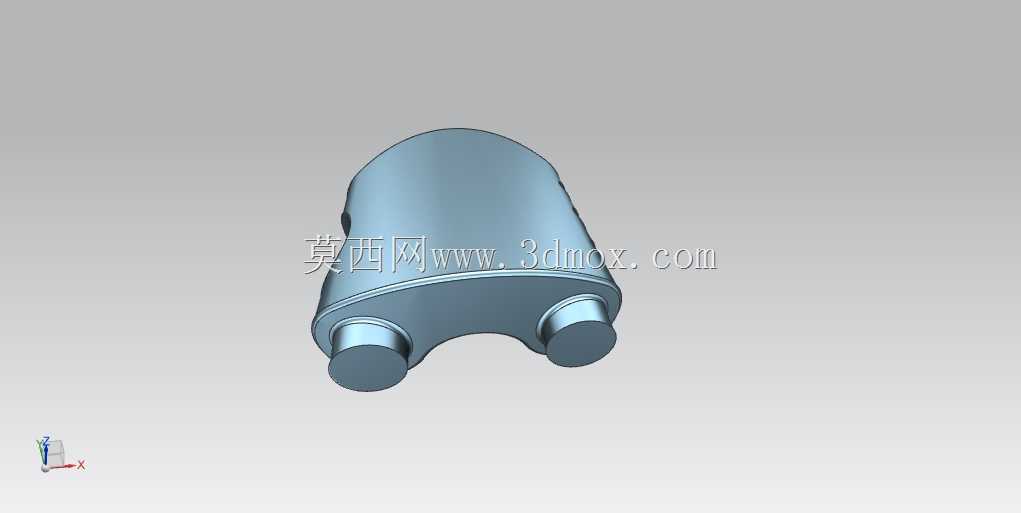

外形尺寸方面，整体结构控制在成年人单手握持的舒适范围内，整体长度不超过140mm，镜筒部分的外径设置为32mm，刚好适配常规口径的物镜、目镜组件安装，两个镜筒的中心距设置为可微调结构，调节范围覆盖58mm到72mm的成年人瞳距范围，不同使用者可以根据自身瞳距调整到最舒适的观测位置，不会出现重影、视场偏移的问题。安装边界上，壳体两端的镜筒安装位预留了标准的M27×0.75的螺纹接口，可以直接适配市面上常规规格的物镜、目镜配件，后期维护更换配件时不需要额外加工转接结构；壳体侧面预留了挂绳安装孔，孔径3mm，可以穿过直径2.5mm的尼龙挂绳，作业时可以将挂绳套在手腕上，进一步降低设备掉落的风险。

结构细节处理上，壳体的合缝位置采用止口搭接结构，配合橡胶密封条可以实现IP54级的防尘防水能力，野外作业时遇到零星降雨或者扬尘天气，不会有雨水、灰尘进入壳体内部污染光学镜片；壳体表面做了哑光喷塑处理，避免强光下壳体表面反光干扰观测视线，同时也能提升壳体表面的抗刮擦能力，日常使用中与工具包内的其他工具摩擦不会出现明显的划痕。镜筒的调焦结构集成在壳体中部的空腔内，调焦轮的位置刚好在握持时食指可以自然触碰的范围，不需要调整手的握持位置就可以完成焦距调节，单手即可完成全部操作，适合在需要持续保持观测姿态的作业场景下使用。

从结构强度验证的角度，壳体主体的钣金厚度选用1.2mm的冷轧钢板，通过有限元分析验证，在100N的侧向挤压力作用下，壳体的最大变形量不超过0.05mm，不会影响内部光学组件的安装精度；塑料嵌件部分采用ABS加玻纤的材质，抗冲击强度达到12kJ/㎡，日常磕碰不会出现开裂问题。整体结构没有多余的装饰性部件，所有的结构特征都围绕实际使用需求设计，没有为了外观造型牺牲握持舒适度或者结构可靠性，完全适配户外作业场景下的高频次、复杂环境使用需求。
