三叶指尖减压旋转轴承结构设计

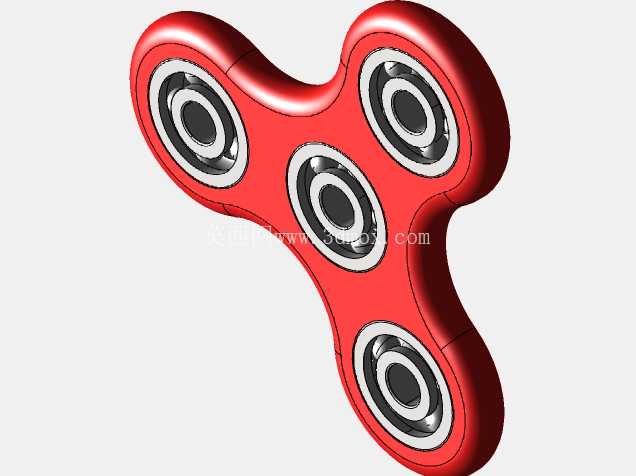

　　日常手持减压类旋转构件的设计，核心要平衡转动惯量与手持握持的舒适度，这款三叶式旋转结构的设计逻辑，首先从手持场景的人机尺寸切入，整体外轮廓做了大圆角过渡处理，三个叶瓣均匀分布在中心回转体周围，相邻叶瓣的夹角严格控制在120度，保证转动过程中质量分布均匀，不会出现偏心抖动的问题。每个叶瓣的端部都嵌入了标准深沟球轴承，一方面作为配重块提升整体转动惯量，让单次拨动后的转动时长更久，另一方面轴承外圈的金属质感也提升了握持接触的触感，避免全塑料结构的廉价感。中心位置预留了标准手指捏持的轴孔，轴孔直径适配成年人拇指与食指的捏合尺寸，孔壁做了0.2mm的倒角处理，长时间捏持不会出现硌手的问题。

　　从结构装配逻辑来看，三个端部轴承与中心主体采用过盈配合连接，装配时通过压力机将轴承压入叶瓣端部的预留沉孔，沉孔的深度与轴承厚度完全匹配，压装后轴承端面与叶瓣表面齐平，不会出现突出或凹陷的问题，转动过程中也不会发生轴承松脱的情况。中心回转位置内置了一个小尺寸的深沟球轴承，作为整个构件的回转支撑，内圈与固定捏持的轴配合，外圈与三叶主体连接，保证转动时的摩擦阻力降到最低，即使没有额外的润滑，也能实现长时间顺滑转动。这类旋转构件的应用场景主要集中在日常手持减压场景，适合需要手部小动作缓解注意力紧张的使用场景，比如长时间伏案工作间隙、通勤途中都可以单手握持拨动，不需要额外的操作空间。

　　设计过程中对整体的重量做了严格控制，整体质量控制在60g左右，放在口袋里不会有明显的坠重感，外轮廓的最大回转直径控制在75mm，单手握持时叶瓣不会超出手掌范围，转动过程中不会碰到周边物体。外形曲面全部采用G2连续的圆角过渡，没有尖锐的棱角，即使转动过程中碰到手部或者其他物体，也不会造成刮擦损伤。从结构强度角度来看，主体部分采用一体化结构设计，没有额外的拼接缝隙，叶瓣与中心连接的位置做了加厚处理，即使从1.2m的高度自由落体到水泥地面，也不会出现连接位置断裂的问题。每个端部轴承的外圈都做了圆弧过渡，与叶瓣的曲面自然衔接，整个外表面没有突兀的台阶，握持时的触感顺滑。转动过程中的动平衡校准是这类构件设计的重点，三个叶瓣的质量差控制在0.1g以内，端部轴承的规格完全一致，保证高速转动时不会出现振动，捏持在手中只会感觉到平稳的转动，不会有麻手的震感。中心捏持轴的两端做了防滑纹理处理，手指捏持时不会打滑，即使手心出汗也能稳定固定中心部分，保证外圈的三叶结构顺畅转动。这类旋转结构的设计也可以拓展到其他小型旋转展示构件的设计中，比如小型展示台的旋转底座、桌面小摆件的转动结构，都可以参考这种均匀分布配重+中心轴承支撑的结构逻辑，在保证转动顺滑的同时，兼顾结构的紧凑性与外观的整体性。

　　在建模过程中，所有的配合尺寸都按照标准轴承的安装尺寸做了公差预留，沉孔的公差采用H7的基孔制公差，保证轴承压装后的配合精度，既不会因为间隙过大出现轴承松动，也不会因为过盈量过大导致轴承内圈变形影响转动顺滑度。外表面的曲面建模采用放样加圆角的处理方式，保证每个位置的壁厚均匀，主体部分的壁厚控制在2.5mm，既保证足够的结构强度，也不会因为壁厚过大导致整体重量超标。叶瓣的曲面从中心向外逐渐变薄，端部位置的壁厚控制在1.8mm，刚好容纳轴承的安装沉孔，同时让整体的质量分布更靠近外侧，提升转动惯量，延长单次转动的持续时间。
