卧式斯特林动力装置结构设计

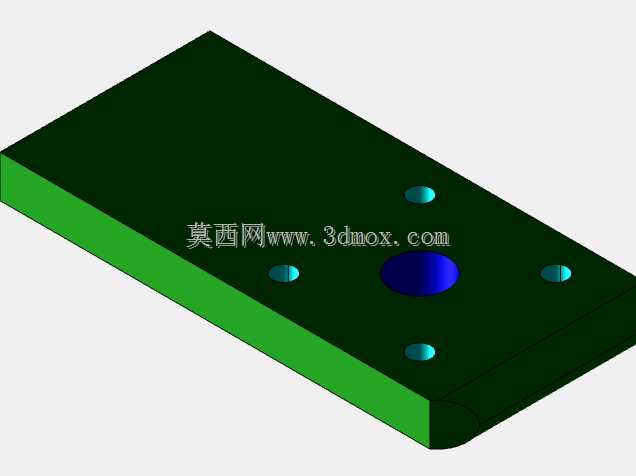

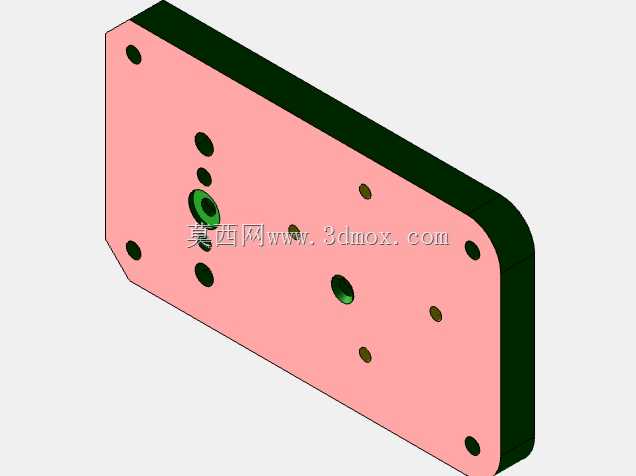

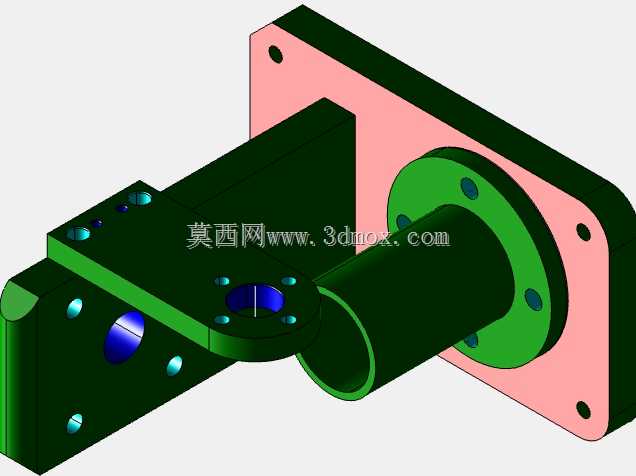

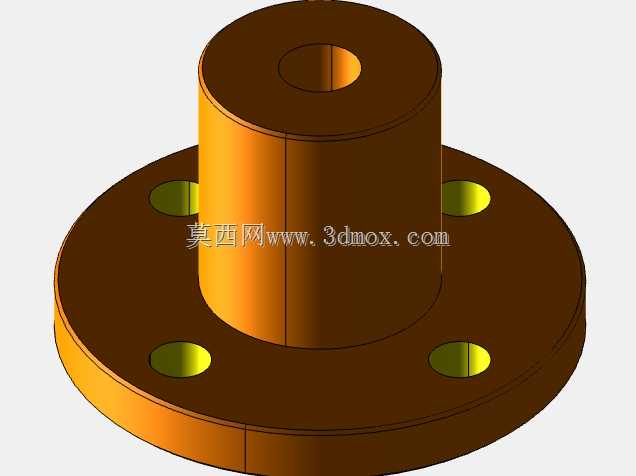

　　这套卧式斯特林动力装置的结构设计，核心围绕外燃式热功转换的工作逻辑展开，区别于传统内燃机依赖燃料在缸内爆燃做功的模式，其通过外部热源对气缸内工质持续加热，配合闭式循环内的工质冷却、体积周期性变化，将热能持续转化为旋转机械能输出，在低品位余热回收、小型科普动力演示、偏远地区离网小型供电等场景中具备独特的应用优势。从实际安装边界来看，整套装置采用卧式布局，将加热气缸沿水平方向布置，动力输出飞轮、曲柄连杆机构与冷却置换腔体集中在立式支撑结构上，底部通过一体式安装底板完成所有部件的定位固定，底板上预留的四个沉头安装孔可直接与配套支架或实验台面对接，安装时无需额外设计复杂的转接结构，水平方向的气缸轴线与底板安装面保持平行，垂直方向的动力输出轴与底板平面保持垂直，整体安装占用空间紧凑，可适配桌面级实验台、小型余热回收装置的集成安装需求。

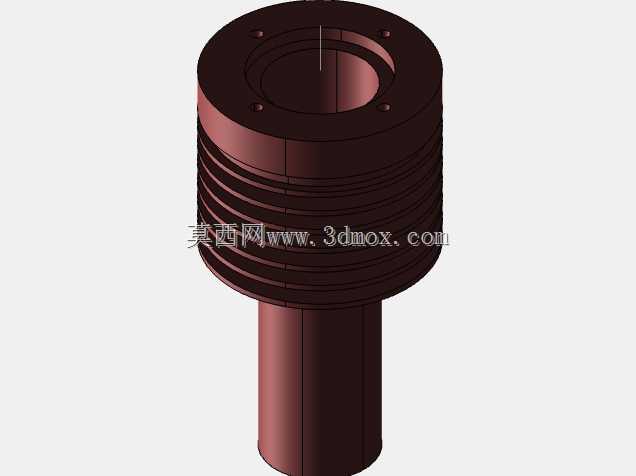

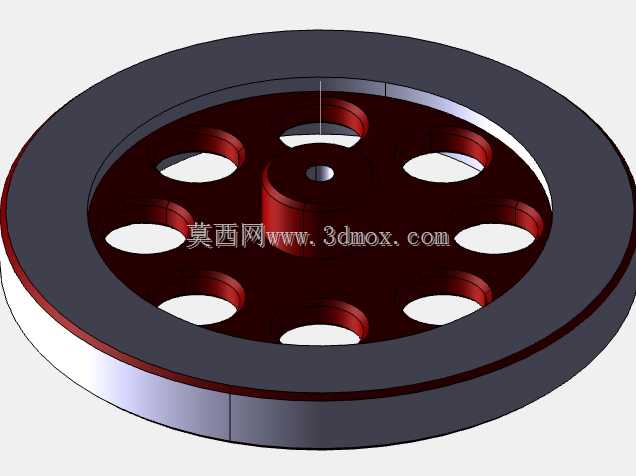

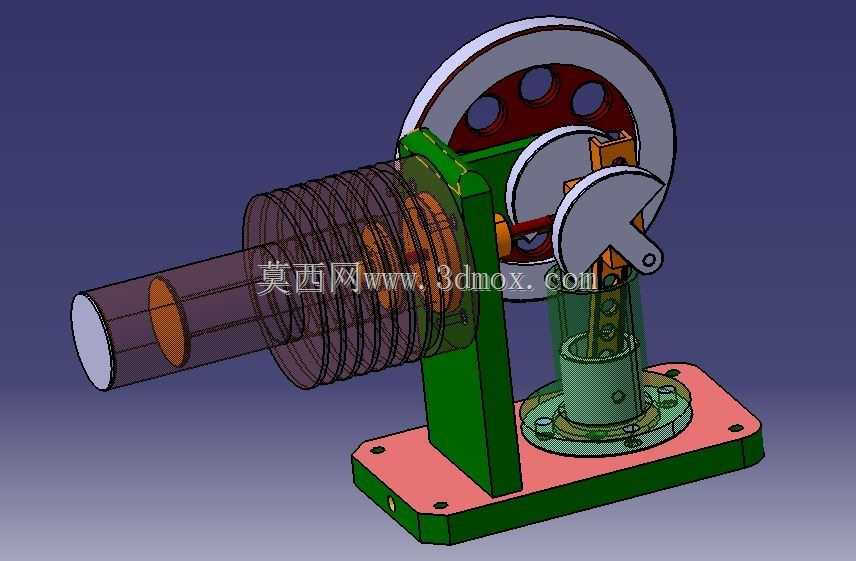

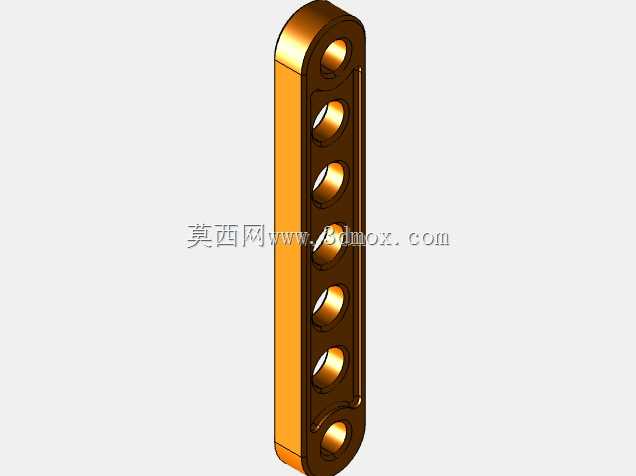

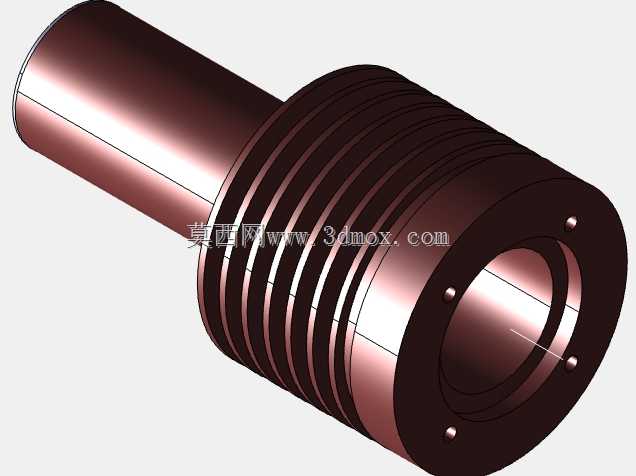

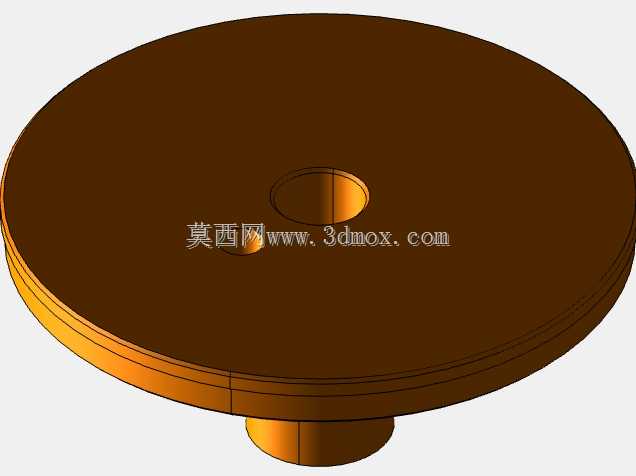

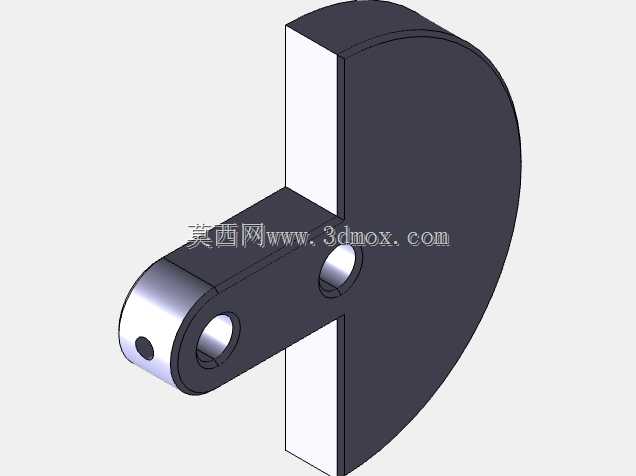

　　在功能特性设计上，整套结构采用了经典的γ型斯特林循环构型，水平布置的热腔气缸外部缠绕散热鳍片结构，既可以在加热端保证热量快速传导至缸内工质，也能在靠近冷腔的区段避免热量过度传递至冷却侧，减少冷热端的热交换损失；冷腔置换活塞与动力活塞通过曲柄连杆机构完成运动相位匹配，飞轮采用带减重孔的辐板式结构，既保证了旋转过程中的转动惯量储备，让整套机构能够平稳越过止点持续运转，也尽可能降低了旋转部件的整体重量，减少启动阶段的阻力矩。

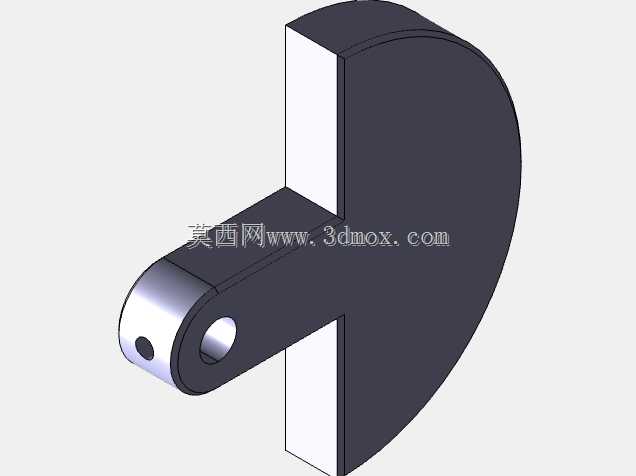

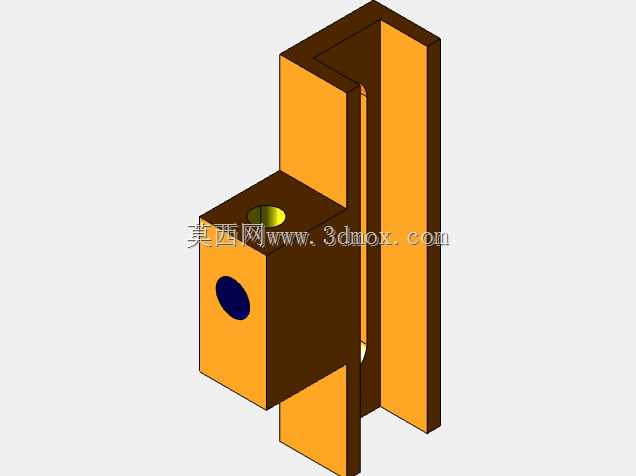

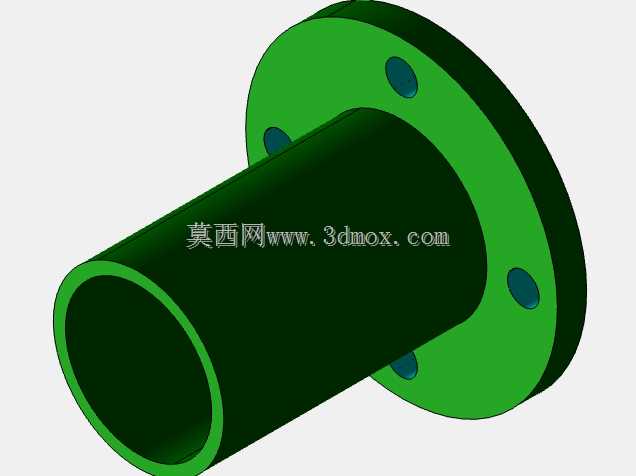

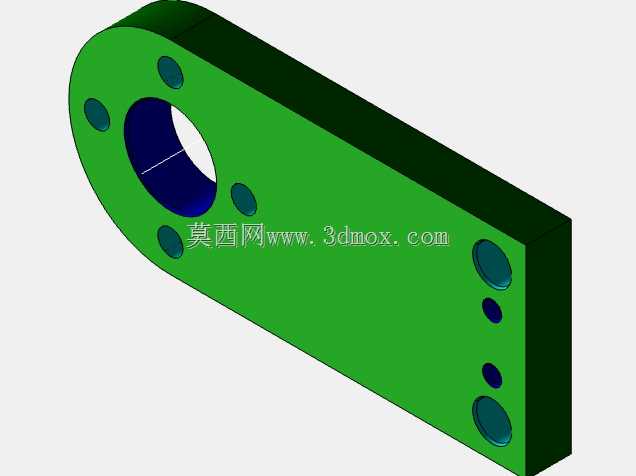

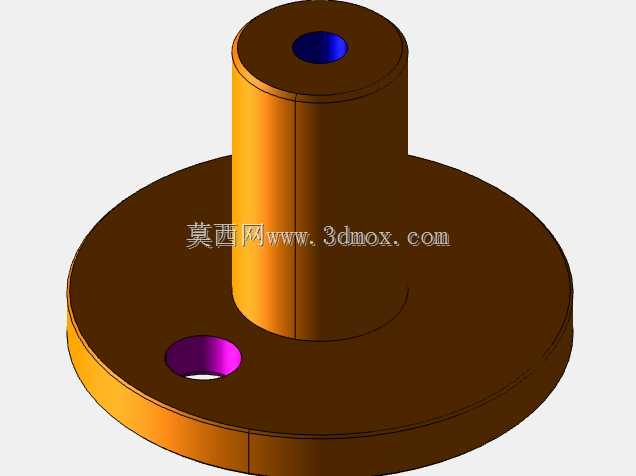

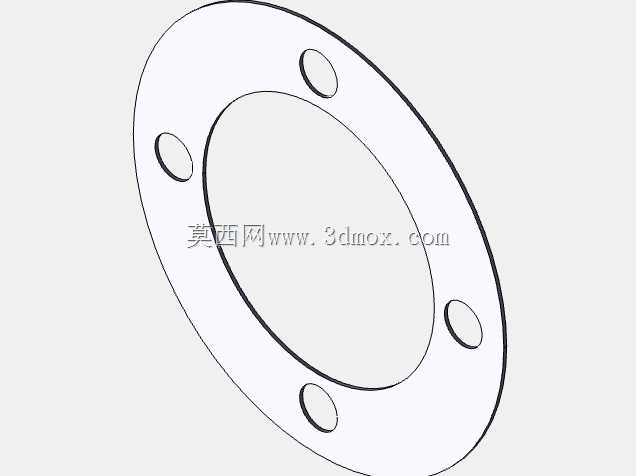

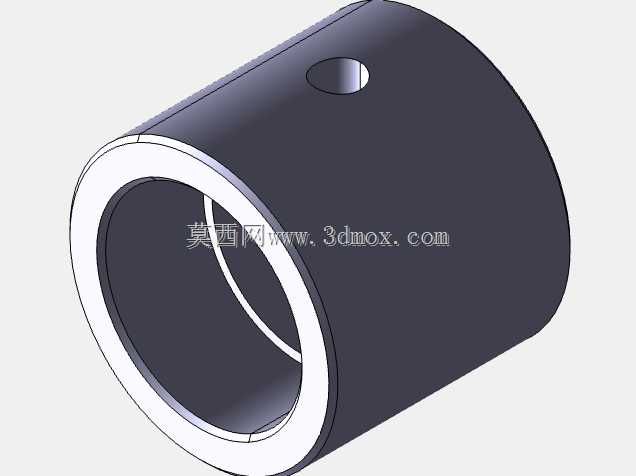

　　设计过程中重点考量了运动部件的同轴度与配合间隙，热腔气缸与活塞之间采用小间隙配合，既保证工质密封效果减少循环漏损，也避免热态膨胀后出现运动卡滞；立式支撑结构采用分体式定位设计，轴承安装位与气缸安装位的定位基准统一取自底板上的定位凸台，从装配根源上降低了曲柄连杆机构的运动别劲问题，减少运转过程中的机械摩擦损耗。从实际用途出发，这套结构既可以作为小型余热回收场景下的动力输出单元，对接低品位工业余热、太阳能集热装置等外部热源，带动小型发电机、微型水泵等负载完成能量转换，也可作为教学演示用具，直观展示外燃式热机的工作循环过程，帮助学习者理解热功转换的基本原理。

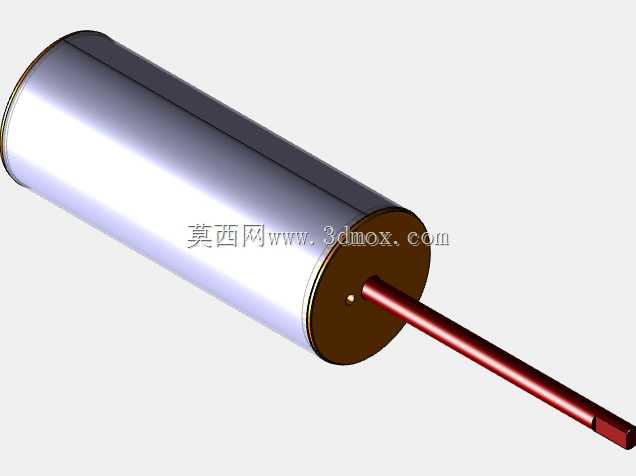

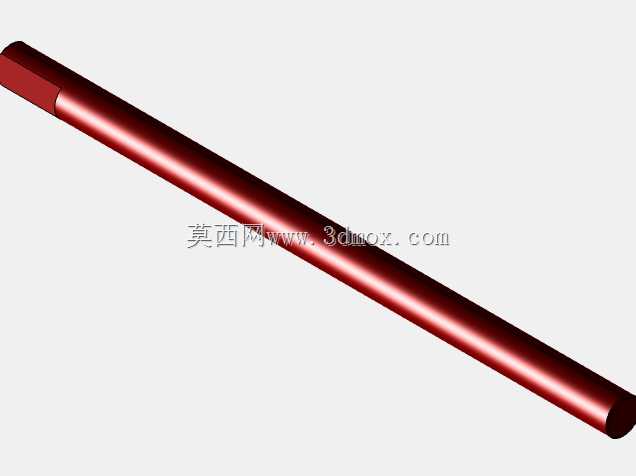

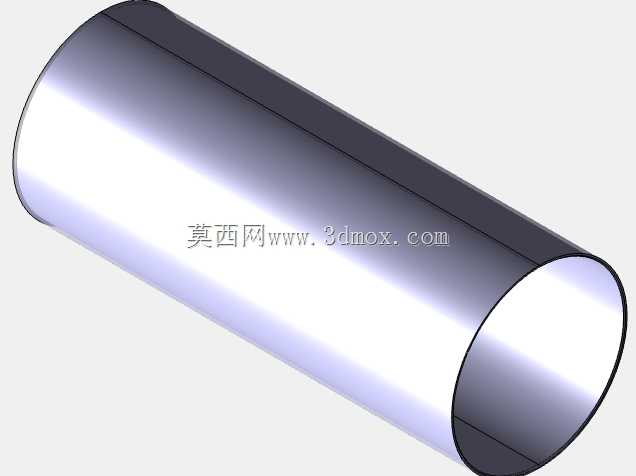

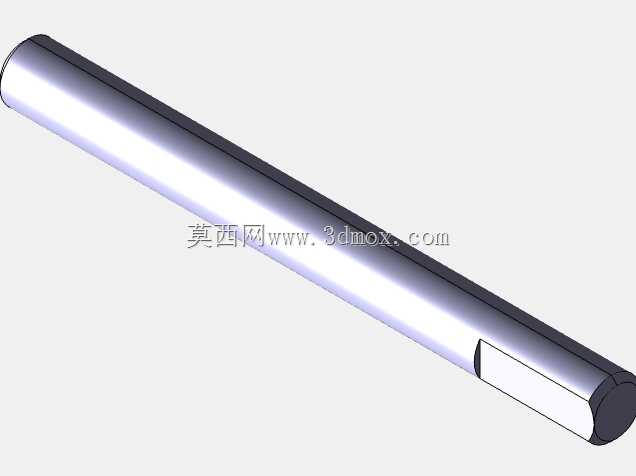

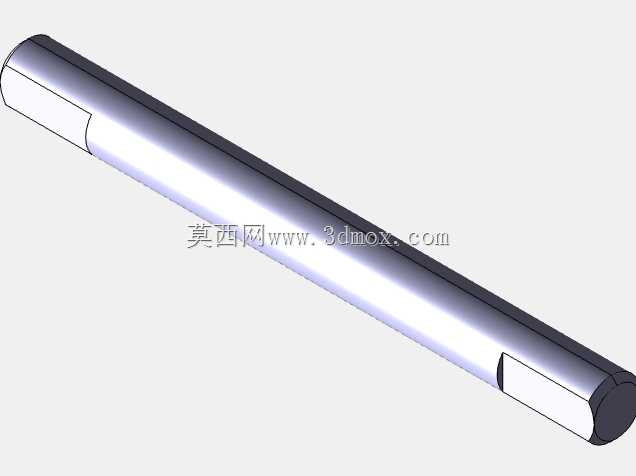

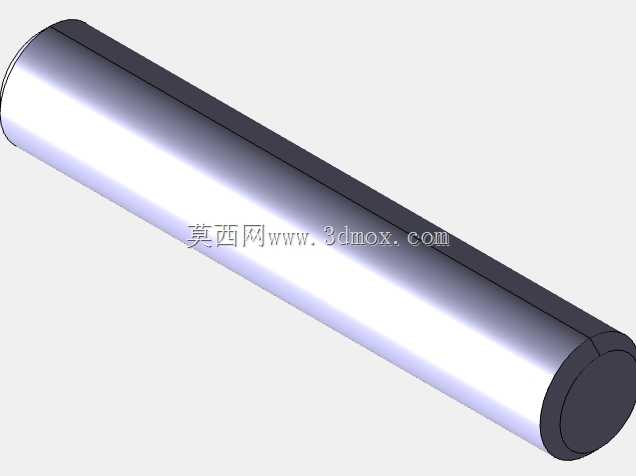

　　在结构细节处理上，冷却段的置换气缸采用透明可视化设计，可直接观察内部置换活塞的运动状态，方便调试阶段判断相位匹配是否准确；曲柄轴两端采用带座轴承支撑，降低长轴运转过程中的挠度变形，连接部位的销接结构均采用防松设计，避免长时间运转后出现连接松动导致的相位偏移。整套装置的运动逻辑经过反复校核，活塞行程与曲柄半径的匹配关系经过优化，既保证了循环过程中的工质压缩比处于合理区间，也控制了连杆摆角处于较小范围，降低运动过程中的侧向分力，减少活塞与缸壁之间的偏磨问题，提升整套结构的连续运转寿命。安装时需注意保证底板的水平度，避免因安装面倾斜导致飞轮运转过程中出现额外的轴向力，同时冷热端的相对位置需预留足够的隔热空间，避免冷端温度过高导致循环效率下降。
