角式滑轮支撑承重支架结构设计

项目分类:通用五金配件 发布时间:2025-10-12 ID:1086615
  • 角式滑轮支撑承重支架结构设计
  • 角式滑轮支撑承重支架结构设计
  • 角式滑轮支撑承重支架结构设计
  • 角式滑轮支撑承重支架结构设计
  • 角式滑轮支撑承重支架结构设计
  • 角式滑轮支撑承重支架结构设计
  • 角式滑轮支撑承重支架结构设计

在轻载输送线、小型吊装导向工位、设备侧装滑轮导向场景中,这类角式滑轮支撑组件是承担滑轮定位、载荷传递的核心基础构件,很多现场安装时容易忽略支撑件的受力角度与安装面贴合度,最终出现滑轮偏磨、支架变形的问题,这款结构的设计恰恰针对这类现场痛点做了针对性优化。从实际应用场景来看,这类支撑件多用于厂房内轻型物料滑移导轨的端部固定、自动化设备侧边走线滑轮的承载安装、小型门窗启闭结构的滑轮定位,也可适配小型起重导向工位的侧装滑轮固定,不需要额外做焊接支架,直接通过两个安装面的螺栓锁紧即可完成固定,大幅降低现场安装的加工工作量。

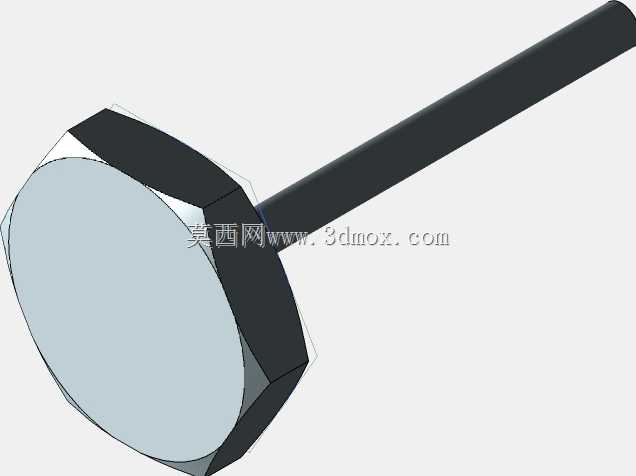

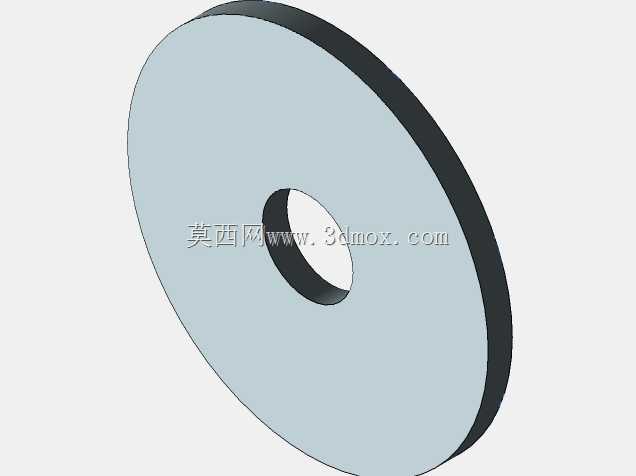

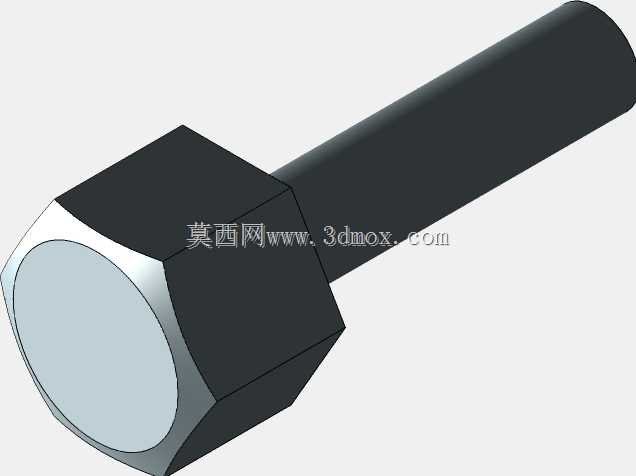

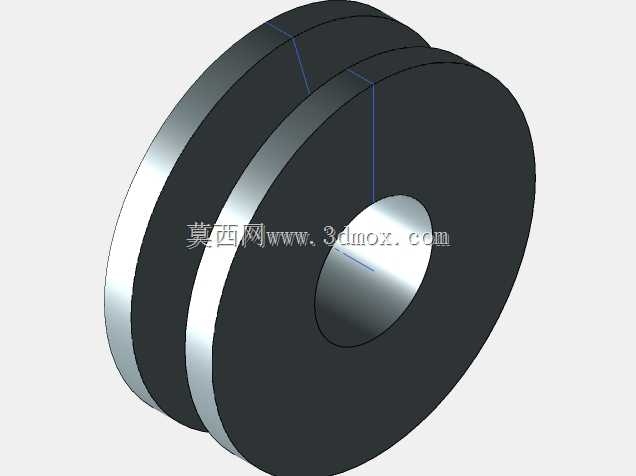

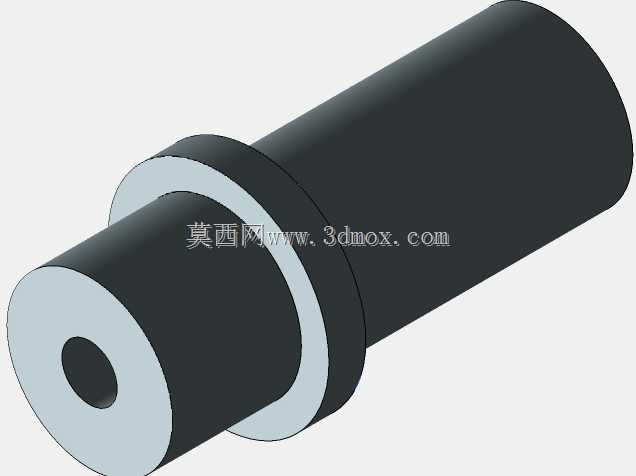

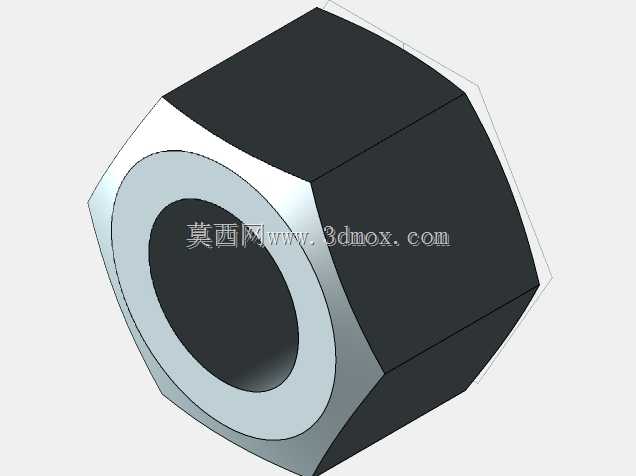

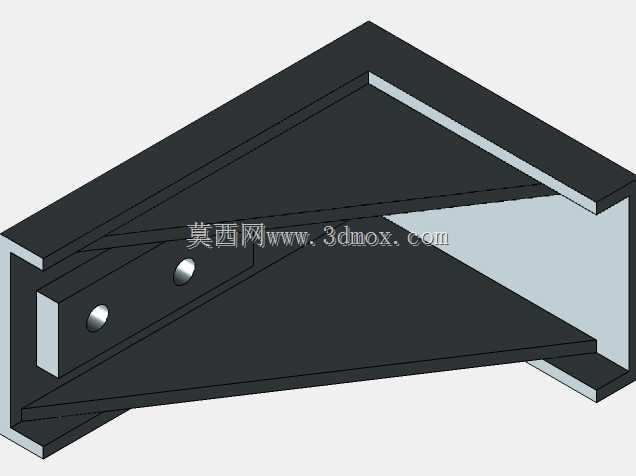

从功能特性上看,该支撑采用直角三角形加强筋结构,两个互相垂直的安装面分别对应墙面/设备立面的固定端、滑轮安装的水平承载面,立面安装侧预留两个沉头安装孔,安装后螺栓头不会突出安装面,避免与相邻构件产生运动干涉;水平承载面预留两个同轴定位孔,用于穿装滑轮销轴,孔位的同轴度公差控制在0.02mm以内,保证滑轮转动时不会出现卡滞、偏摆的问题。筋板与两个安装面采用一体化折弯+焊接成型工艺,筋板的斜边做了45度倒角处理,避免安装时锐边划伤操作人员,同时减少应力集中点,在承受垂直向下的滑轮载荷时,筋板可以将竖直方向的载荷分散传递到立面安装面的两个固定螺栓上,避免水平安装面出现悬臂下挠的问题。

设计思路上,这款支撑件没有采用市面上常见的等边角钢直接打孔的简易结构,而是针对滑轮安装的受力特点做了受力路径优化:常规角钢支架的受力点集中在角钢的直角弯折处,长期受交变载荷容易在弯折位置出现疲劳开裂,这款结构将加强筋的受力起点设置在水平安装面的销轴孔正下方,终点延伸至立面安装面的下安装孔位置,让滑轮传递的竖直载荷可以直接通过筋板传递到最下方的固定螺栓,减少弯折位置的应力集中,经受力校核,在额定150N的垂直载荷下,结构最大变形量不超过0.05mm,完全满足轻载滑轮的使用精度要求。

外形尺寸与安装边界方面,该支撑件的立面安装面高度为120mm,水平承载面长度为100mm,两个安装面的宽度均为60mm,适配安装面宽度不小于60mm的安装基体;立面安装孔的孔距为70mm,采用M6沉头螺栓固定,沉孔深度为3mm,适配厚度4mm以内的螺栓头;水平承载面的销轴孔直径为8mm,孔中心距离立面安装面的距离为40mm,适配外径不超过70mm的中小型滑轮安装,安装后滑轮边缘与立面的间隙为10mm,不会出现滑轮与安装立面摩擦的问题。整个支撑件的板材厚度为3mm,采用普通冷轧钢板加工即可,表面做喷塑防锈处理,适合室内常规工况使用,如果是潮湿工况可以更换为304不锈钢板材加工,不需要修改结构尺寸。

在实际选型适配时需要注意,该支撑件的额定载荷是基于两个安装面完全贴合、螺栓锁紧力矩达到8N·m的前提测算的,如果安装面存在平面度误差,需要在安装间隙处加调整垫片垫实,避免支撑件受载后出现附加弯矩;如果用于有冲击载荷的工位,可以将板材厚度提升至4mm,同时将安装螺栓更换为M8规格,不需要改动整体安装尺寸即可提升承载能力。很多现场安装人员会随意放大销轴孔的直径来适配不同规格的滑轮,这种操作会导致滑轮销轴与孔的配合间隙过大,运行时产生振动噪音,正确的做法是根据滑轮销轴的直径重新加工对应公差的孔位,保证配合间隙在0.01-0.03mm之间,既方便装配,又不会出现运行晃动。
