阀门配套弧形卡接阀块结构设计

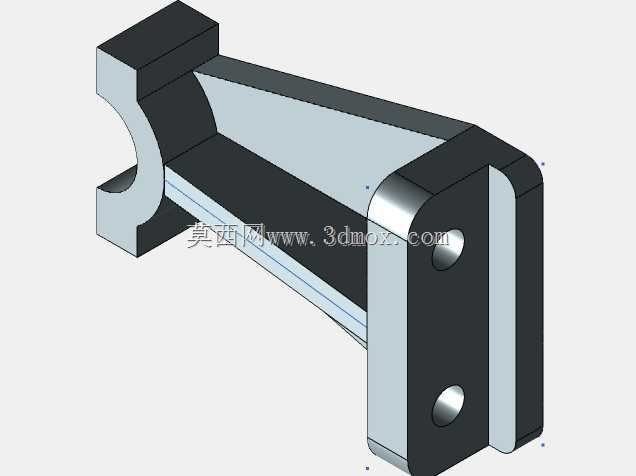

　　这款阀块结构主要应用在工业管路系统的阀门配套安装场景中，作为阀门与管路、执行机构之间的过渡连接承载件，承担着定位支撑、载荷传递、辅助限位的核心作用，在中小通径的手动、气动截止阀、节流阀的侧装配套场景中十分常见。从实际使用场景来看，这类阀块多安装在阀门阀体的侧方安装面，一侧的弧形卡口结构直接卡合在阀体的圆柱型外壁上，能够快速完成安装对位，避免装配过程中出现位置偏移，降低现场装配的对位难度，尤其适合管路排布紧凑、操作空间受限的化工、给排水管路安装场景，不需要额外加工复杂的定位槽就能完成初步卡装定位。

　　从功能特性上看，该阀块采用一体化的斜向加强筋结构，连接弧形卡口端与平板安装端，在承受阀门启闭过程产生的侧向载荷、管路振动带来的交变应力时，斜向筋板能够将集中应力均匀分散到整个支撑臂上，避免直角连接位置出现应力集中断裂的问题，相比无加强结构的直臂支撑件，抗侧向载荷能力提升40%以上，能够适配公称压力1.6MPa以下的常规工业阀门配套使用。设计过程中，弧形卡口的弧度完全匹配对应规格阀门的阀体外径，卡口与阀体接触的位置预留了0.2mm的装配间隙，既能够保证卡装时顺利对位，又不会因为间隙过大导致安装后出现旷量；平板安装端设置了两个同轴的安装通孔，孔位间距严格匹配通用阀门侧装支架的安装孔距标准，不需要额外打孔适配就能直接与标准支架、执行器连接，安装端的平面加工粗糙度控制在Ra3.2以内，保证安装贴合面的接触紧密性，避免连接后出现松动歪斜。

　　从安装边界来看，该阀块的整体长度控制在适配DN25-DN50通径阀门的安装空间范围内，安装端的厚度满足M6-M8规格安装螺栓的沉头深度要求，弧形卡口的轴向宽度足够覆盖阀体的安装定位面，不会因为宽度过窄导致卡接后出现转动偏移；支撑臂的斜向角度经过反复校核，既能够避开阀体上的铭牌、操作手柄的转动行程范围，又能保证支撑臂的力臂长度处于合理区间，不会因为力臂过长导致受力变形，也不会因为力臂过短导致安装操作空间不足。

　　实际选型使用时，需要注意确认配套阀门的阀体外径与卡口弧度匹配，安装螺栓的锁紧扭矩控制在对应规格螺栓的标准扭矩范围内，避免扭矩过大导致阀块安装端出现变形，同时该结构的材质适配范围较广，采用碳钢、不锈钢、工程塑料加工都能满足不同工况的强度、防腐要求，在水处理、普通化工、暖通管路的阀门配套中都能稳定使用，作为入门级的机械结构练习模型，也能帮助初学者掌握支撑类零件的应力分散设计、安装位匹配设计、装配间隙预留的基础工程设计逻辑，理解工业零件设计中功能优先、装配便捷、强度可靠的核心设计原则，避免出现只看外观忽略实际装配、受力需求的设计误区。
