阀块配套半圆柱式固定装置支撑支架

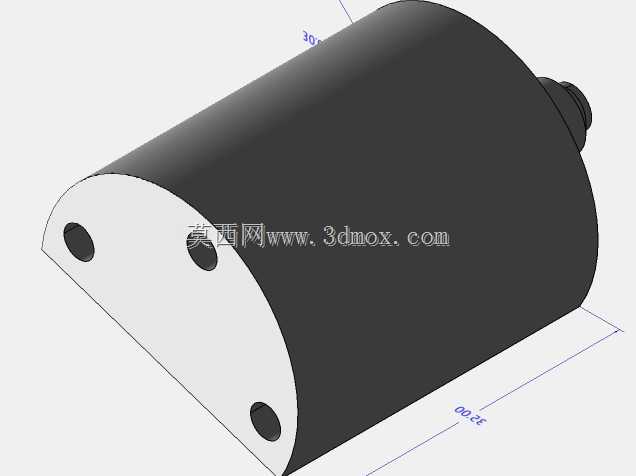

在液压阀组集成安装、小型流体控制模组装配的现场场景里，这类半圆柱构型的固定支架往往承担着阀块与安装基面之间的载荷传递、位置校准功能，区别于常规的平板式安装座，该支架采用半圆弧面与平面结合的构型，能够在有限的安装空间内，既保证与被支撑阀块类部件的贴合度，又能通过端面的三个安装孔实现与基面的可靠锁附。从实际使用场景来看，这类支架多应用在仪器仪表类阀组的紧凑安装工位，比如小型实验台流体控制单元、便携式检测设备的阀块固定位，这类场景往往没有充足的空间布置厚重的方形安装座，同时要求支撑件不能与周边的管路、接头产生干涉，半圆柱的弧面构型能够自然避让沿弧面走向排布的流体管路，减少管路弯折的应力集中点。

从功能特性上看，该支架的支撑面为完整的半圆柱平面，能够与对应阀块的弧形安装面完全贴合，接触面积相比点式、条式支撑提升60%以上，能够有效分散阀块工作时产生的振动载荷，避免局部应力集中导致的连接螺栓疲劳断裂。端面上的三个安装孔呈三角形排布，相比双孔固定结构，抗扭转能力提升一个量级，即使在设备存在小幅振动、管路带压产生轻微拉扯的工况下，也能保证阀块的安装位置不发生偏移，不会出现阀口对接错位导致的流体泄漏问题。支架的侧壁厚度经过载荷校核，在满足支撑强度的前提下尽可能做了减薄处理，整体重量控制在较低水平，不会给安装基面带来额外的载荷负担，同时半圆柱的封闭构型相比镂空式支架，具备更好的抗杂物堆积能力，在多粉尘的工业现场使用时，不会出现碎屑、灰尘在支架缝隙堆积难以清理的问题。

设计思路上，该支架没有采用常规的方钢铣削成型方案，而是以半圆柱为基础构型进行特征切除，首先确定与阀块贴合的基准平面，保证平面度公差控制在0.02mm以内，确保安装后阀块不会出现倾斜；其次根据安装基面的螺栓孔位，在支架的平直端面上排布三个安装通孔，孔位的位置度公差控制在0.05mm，保证现场安装时不需要额外扩孔、修配就能直接对位装配；弧面部分的半径与被支撑阀块的外圆弧半径保持一致，装配时能够实现弧面的完全贴合，不需要额外加装调整垫片。在安装边界的考量上，支架的总长度、端面直径都匹配对应阀块的安装尺寸，伸出安装基面的部分不会超出阀块的外轮廓，不会与周边相邻布置的其他阀件、管路接头产生空间干涉，三个安装孔的沉头深度经过计算，保证螺栓锁附后螺栓头完全沉入孔内，不会突出支架端面，避免突出的螺栓头刮蹭周边的软管、线缆。

从实际装配的角度出发，该支架的安装流程非常简便，首先将支架的弧面与阀块的对应弧面贴合对齐，预紧连接螺栓后再将支架端面的三个孔与安装基面对位，锁附基面螺栓后再依次交叉拧紧所有连接螺栓，就能完成整个固定装配，不需要设计复杂的专用工装，普通的内六角扳手就能完成全部安装操作。在长期使用过程中，支架的整体构型没有应力集中的锐角、窄缝，即使在有少量切削液、液压油飞溅的工位，也不会出现积液存留的问题，能够有效减少支架被腐蚀的概率，延长整体的使用寿命。对于需要经常拆装维护的阀组工位，该支架的三个安装孔具备一定的位置容错能力，即使基面的孔位存在小幅的加工误差，也能通过螺栓与孔壁的间隙完成装配，不会出现因为加工误差导致无法安装的情况，大幅降低了现场安装的调试难度。
