阀块类多接口集成式机械连接构件

在工业流体控制管路系统中，这类多接口集成构件是阀组单元的核心承载基体，日常应用覆盖液压站阀组集成、工艺管路流体换向单元、小型设备流体控制模组等场景，替代传统分散式管路拼接结构，减少管路接头数量与潜在泄漏点。从实际使用维度看，该构件承担三类核心作用：一是作为各类插装阀、换向阀、单向阀的安装基体，提供精准的阀件安装定位面与接口，保证阀件装配后同轴度、平面度满足密封要求；二是内部集成预设的流体通道路径，实现不同阀件之间的油路、气路连通，省去外接管路的弯折与排布，压缩阀组整体占用空间；三是通过本体上的安装孔位，将整个阀组单元固定在设备机架、液压站油箱顶面或者执行机构旁侧的安装位上，承受管路流体压力脉动带来的载荷，同时隔绝部分振动传递，保证阀件工作稳定性。

设计过程中首先要匹配对应阀件的安装面标准，每个安装平面的平面度公差控制在0.02mm以内，表面粗糙度达到Ra1.6才能保证密封件压缩量均匀，避免运行中出现渗漏。构件上的同轴孔组是流体通道的核心对接位置，孔位的位置度公差不超过0.05mm，保证插装阀装入后不会出现偏磨，密封件不会被切损。安装固定孔的位置需要适配主流设备的安装间距，预留足够的螺栓操作空间，避免装配时扳手无法到达拧紧位置。本体上的凸台结构一方面是为了增强局部刚度，避免流体压力作用下安装面出现变形，另一方面是为了区分不同通径的流体通道，大直径通道对应大流量回路，布置在构件下部靠近进出油口的位置，小直径控制油道布置在上层，减少不同压力等级通道之间的壁厚不足问题。

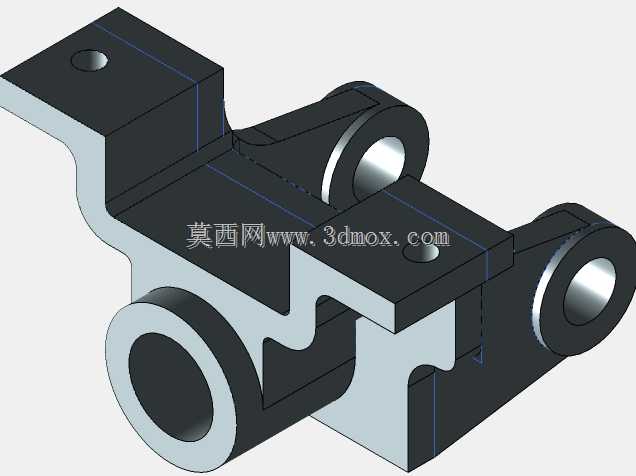

从安装边界来看，该构件的底部安装面为主要承载面，两个带衬套的铰接孔用于外接管路或者操作连杆的铰接，安装时需要保证铰接孔的轴线与对应执行机构的转动轴线平行，偏差不超过0.1mm/m，避免连杆运动时出现卡滞。构件上部的两个平面为阀件安装面，安装时需要预留至少30mm的阀件接线、操作空间，侧面的通道接口需要预留管路接头的拧紧空间，避免和周边其他构件出现干涉。壁厚设计上，高压通道之间的壁厚不小于5mm，保证在16MPa额定工作压力下不会出现形变，低压回油通道的壁厚可适当减薄，但也要满足铸造或者机加工的工艺要求，避免加工时出现振刀或者壁厚不均。

实际选型适配时，需要先核对构件上的阀件安装孔位尺寸是否匹配所用阀件的安装标准，流体通道的通径是否满足系统流量要求，避免通径过小造成流阻过大、系统发热。安装时要先清理各安装面的毛刺与杂质，避免杂质进入流体通道造成阀件卡滞，固定螺栓要按照对角顺序分次拧紧，拧紧力矩符合对应螺栓等级的要求，避免受力不均造成本体变形。日常运维中，该构件本身无运动磨损部件，主要检查各结合面的密封情况，以及安装螺栓的预紧力是否足够，避免长期振动造成螺栓松动。这类集成式构件相比传统分散式管路连接，能将阀组的装配工作量减少40%以上，同时降低管路泄漏的概率，在中小流量的流体控制单元中应用十分广泛，设计时兼顾了加工工艺性与装配便利性，所有机加工面都设置在便于刀具到达的位置，无深孔、斜孔等加工难度极高的结构，普通三轴加工中心即可完成全部机加工工序，降低制造成本。
