NX环境下高精度滚珠轴承结构设计

在各类回转传动场景中，滚珠轴承是应用覆盖范围极广的核心支撑部件，从普通民用机电设备到重型工业装备的回转部位，都能见到这类部件的身影。它的核心作用是承接轴系运转过程中的径向与轴向复合载荷，同时将轴系运转时的摩擦阻力控制在极低水平，减少动力传输过程中的无谓损耗，避免轴件与安装基座直接接触造成的快速磨损，延长整套传动结构的服役周期。

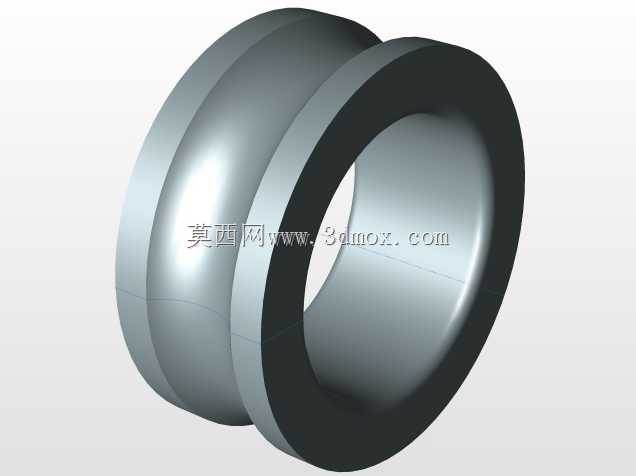

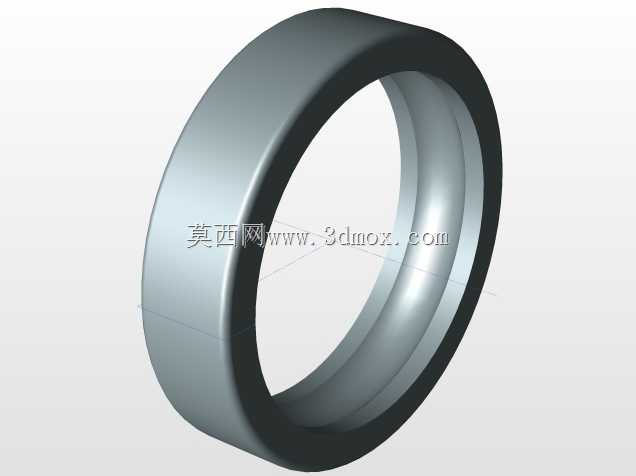

做这套结构设计时，首先要匹配常规工业场景的安装边界，内圈的配合面公差要适配常用的阶梯轴轴径尺寸，过盈量控制在合理区间，既保证运转时内圈与轴同步转动无相对滑移，又不会因为过盈量过大造成装配时内圈应力集中出现开裂隐患。外圈与基座轴承室的配合选用过渡配合公差，方便现场检修时的拆装操作，同时能保证外圈在承受冲击载荷时不会出现跑圈问题。

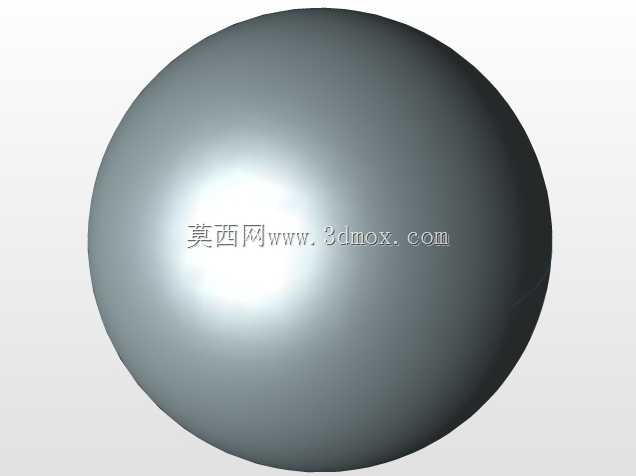

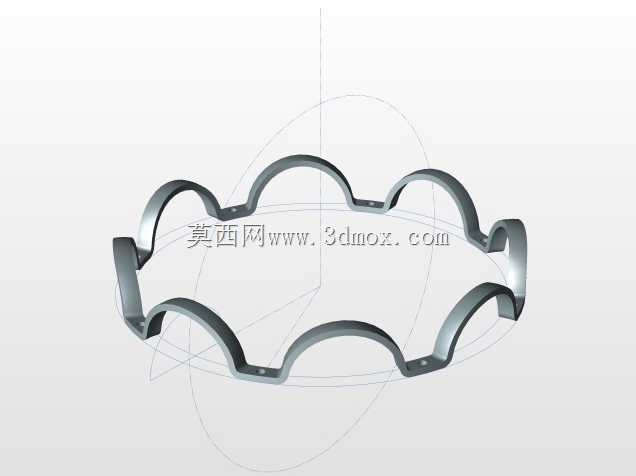

结构层面，滚道的曲率设计是核心环节，滚道圆弧半径要比滚珠半径略大，留出合理的接触角调整空间，保证轴承在承受径向载荷时，滚珠与滚道的接触应力分布均匀，不会出现局部应力峰值过高造成的点蚀失效。保持架采用兜孔式结构，每个兜孔对应一颗滚珠，均匀分隔所有滚动体，避免运转过程中滚珠之间直接碰撞摩擦，同时引导滚珠在滚道内平稳循环滚动，降低高速运转时的振动与噪声。

实际选型应用时，要注意安装前的配合面清洁，不能残留铁屑、毛刺等硬质杂质，否则会在轴承运转时嵌入滚道表面，造成运转卡滞、精度快速下降。装配时要采用专用工装压装，禁止直接敲击轴承外圈或者滚动体，避免保持架变形、滚道表面出现压痕。日常运维中要匹配对应工况的润滑脂，按照规定的注脂周期补充润滑，避免干磨造成的温升过高问题。

这套结构的尺寸参数完全适配常规中小型传动设备的安装空间，轴向宽度控制在通用规格范围内，不需要对原有设备的轴承安装位做额外改造就能直接替换使用，对于做设备改造、传动系统设计的工程师来说，可以直接调取结构参考，根据自身的载荷、转速要求调整滚珠数量、滚道曲率参数，快速完成适配性设计，减少重复建模的工作量。设计过程中已经对各部件的装配干涉做了全面检查，所有配合间隙都符合机械设计手册的规范要求，滚动体在滚道内的运动路径无卡滞点，保持架的运动行程不会与内外圈挡边发生剐蹭，完全符合实际加工装配的工艺要求。
