带安装底座侧接法兰式阀块结构设计

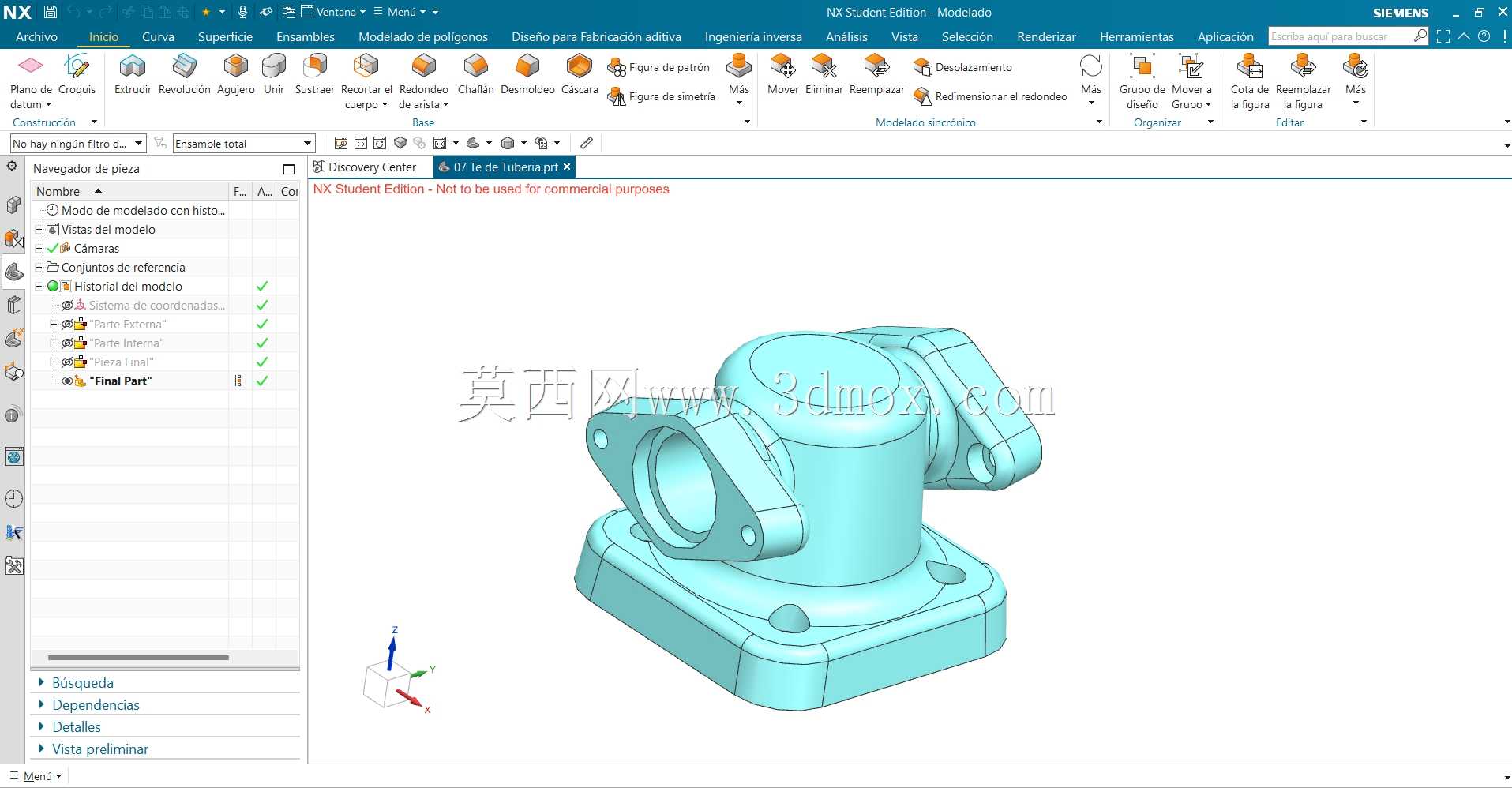

　　在工业流体控制、液压传动系统的现场布设场景里，这类带一体式安装底座的侧接法兰阀块，是管路节点集成、介质流向切换的核心承载构件，区别于零散的阀件拼接结构，它能把多个通路的连接界面整合在单一铸件基体上，大幅减少管路接头的泄漏点，同时压缩阀组的整体安装空间，在中小型液压站、工艺流体支管、设备配套气路控制单元里都有广泛的适配场景。从实际使用的功能逻辑来看，这个阀块的基体承担了介质导流、阀件安装承载、外接管路对接三个核心作用：基体内部预先加工出纵横连通的流道，替代了外接的多段弯管与接头，介质从侧方法兰接口进入后，可通过内部流道分配到不同的输出端，配合安装在基体顶面的控制阀件，就能实现通路通断、流量调节、流向切换的控制需求；底部的方形安装底座带有四个沉头固定孔，能直接通过螺栓固定在设备安装面或者阀组支架上，不需要额外设计转接安装板，降低现场安装的适配工作量。

　　从结构设计的思路来看，建模阶段优先考虑了铸造工艺的可行性，基体所有的外转角都做了圆角过渡，避免铸造应力集中导致的铸件开裂，侧方法兰的连接孔位置与法兰密封面的平面度预留了加工余量，底座的安装孔位与上部阀件的安装接口做了位置度公差匹配，保证后续机加工完成后，外接法兰、上部阀件的装配不会出现干涉。侧接的法兰结构采用了带定位止口的设计，对接管路法兰时，止口能先完成径向定位，再穿入连接螺栓，既提升了装配效率，也能保证密封面的同轴度，减少密封垫片受压不均导致的泄漏风险；基体侧面的两个带孔凸耳，是为了预留外接传感器或者小型压力表的安装接口，不需要在现场对阀块基体做二次钻孔攻丝，避免铁屑进入内部流道造成通路堵塞。

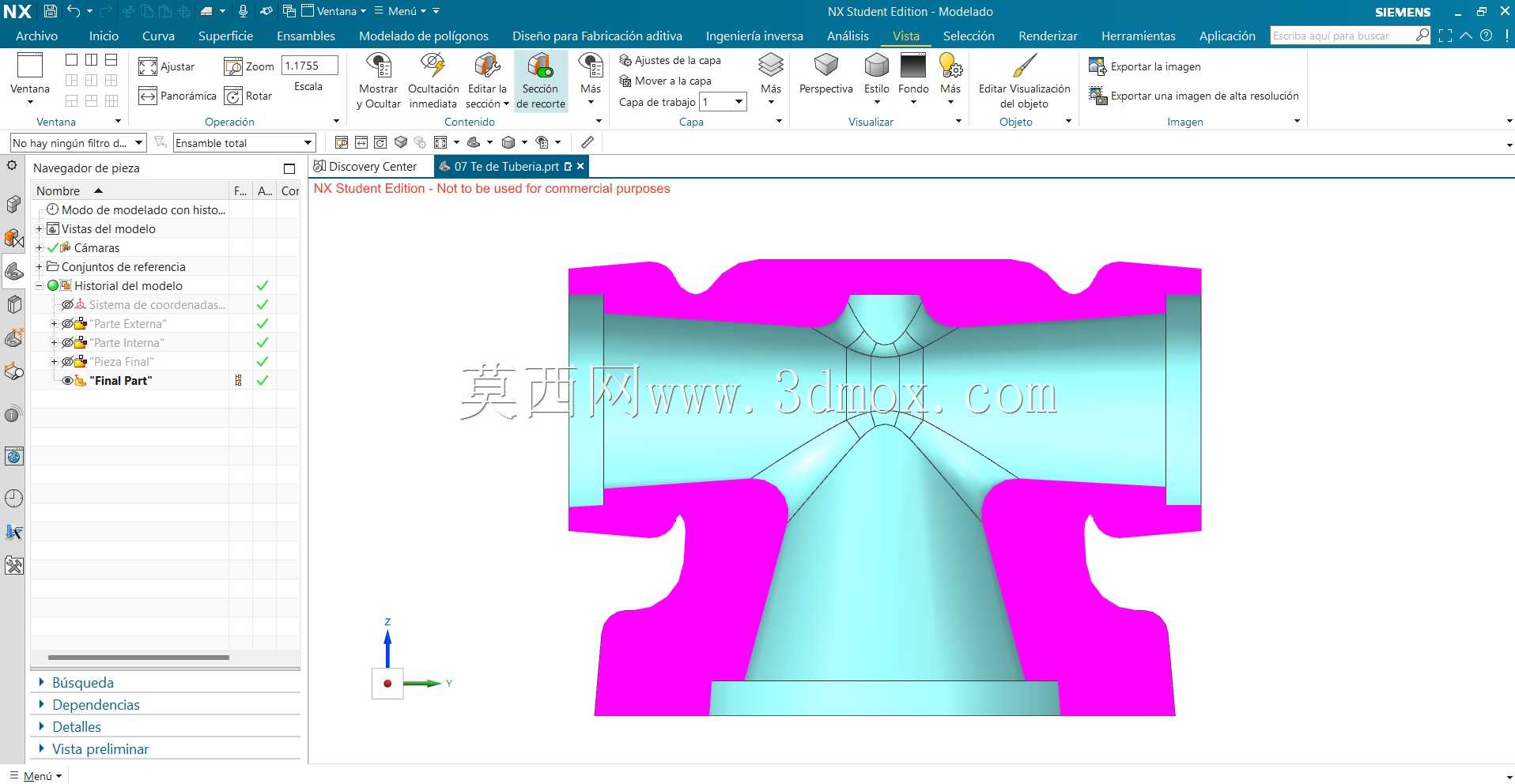

　　关于安装边界的尺寸适配，这个阀块的方形底座边长控制在常规小型阀组的安装间距范围内，底座厚度满足螺栓沉头的深度要求，不会出现螺栓穿出底座顶到安装面的问题；侧方法兰的伸出长度预留了法兰螺栓的拧紧操作空间，安装时扳手不会和基体侧面发生干涉，上部阀件的安装面高度也考虑了接线或者操作手柄的活动空间，不会因为周边构件的遮挡导致阀件操作困难。流道的设计上，内部通路的转角都做了圆弧过渡，减少介质在流道内的压力损失，同时避免直角转角处的介质滞留，对于液压系统来说，这种流道设计能减少油液在局部的发热，对于水性介质管路来说，也能减少杂质在转角处的沉积，降低流道堵塞的概率。基体的壁厚设计兼顾了强度与轻量化需求，在流道交汇的高压区域做了局部加厚，承受额定工作压力时不会出现基体变形，非承压区域的壁厚适当减薄，控制整体铸件的重量，降低材料成本。在实际选型适配的时候，这个结构的阀块可以根据系统的工作压力调整基体材质，低压工况可以采用铝合金铸件降低重量，中高压工况可以采用球墨铸铁或者铸钢材质提升承压能力，法兰的密封面形式也可以根据输送介质的特性更换，比如输送腐蚀性介质时可以在密封面堆焊防腐层，或者更换为榫槽密封面适配特殊密封垫片。

　　现场安装时需要注意底座安装面的平面度，如果安装面存在翘曲，紧固底座螺栓时会导致阀块基体变形，可能造成内部流道错位或者法兰密封面倾斜，引发泄漏问题；侧方法兰对接时要保证密封垫片居中，螺栓按照对角顺序分次拧紧，避免单侧受力过大导致法兰变形。这类集成式阀块相比传统的管式阀组连接结构，除了减少泄漏点之外，还能缩短管路的连接长度，提升系统的响应速度，在一些对安装空间有严格限制的设备配套场景里，比如移动设备的液压系统、小型工艺设备的流体控制单元，这种一体式结构的优势会更加明显，不需要复杂的管路排布，整体结构更加紧凑，后期维护时也不需要拆解多段管路，只需要拆卸对应的阀件就能完成检修工作。建模过程中对各个装配接口的位置做了严格的约束，所有安装孔的位置都符合通用阀件的安装尺寸标准，不需要额外做转接加工就能直接适配常规的标准控制阀件，法兰的连接尺寸也符合通用管路法兰的标准规范，对接常规管路时不需要定制非标法兰，能降低项目的配件采购成本。
