Y型异径三通流体换向连接管件

　　在工业流体输送管网的支路布设场景中，这类Y型异径斜三通是管路分流、合流作业里的常用连接部件，和常规正三通相比，其斜向分支的流道设计能大幅降低流体转向时的局部阻力，减少介质在交汇位置的紊流、涡流现象，尤其适配对压力损失控制要求较高的给排水、暖通循环、低压化工输送、粉体气力输送等管路系统。从结构功能来看，该部件承担着不同管径管路之间的介质导流作用，两个同轴线的接口可对接主路管线，斜向伸出的第三接口对接支路管线，实现主路介质向支路的分流，或是支路介质向主路的合流输送，三个接口端均预留了标准管道对接的平直段，可适配焊接、法兰连接、卡箍连接等多种常规管路连接工艺，接口端面的加工基准统一，能保证对接时的同轴度要求，避免安装后出现管路错位、密封失效的问题。

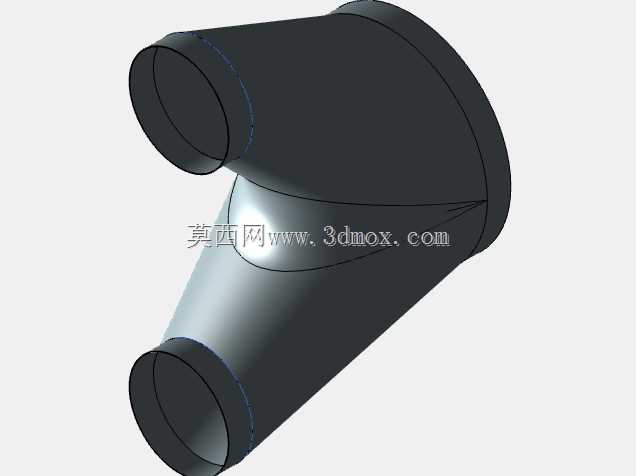

　　设计过程中首先要确定的是三个接口的通径匹配关系，主路两个接口通径保持一致，斜向支路接口可根据实际流量需求调整通径大小，图中模型的支路接口通径略小于主路通径，适配支路流量小于主路流量的常规工况；流道部分采用平滑圆弧过渡，没有直角转折结构，介质从主路一端进入后，一部分沿原轴线方向从主路另一端流出，另一部分顺着斜向流道平滑转向进入支路，整个流道内壁没有突变的台阶或棱角，能减少介质流动时的冲刷磨损，也能避免含颗粒介质在转角位置沉积堵塞。

　　外形尺寸的控制上，三个接口的中心距是安装边界的核心参数，斜向支路与主路轴线的夹角通常设置在45度左右，这个角度下既可以保证流道的平滑度，又能控制整个管件的外轮廓尺寸，避免在密集布设的管路中与其他部件产生干涉；管件外壁的厚度根据管路公称压力等级计算确定，从接口端到流道交汇位置的壁厚做均匀过渡，既保证交汇位置的结构强度，承受管路内部的介质压力，又不会因为局部壁厚过大造成材料浪费。实际安装时需要注意管件的受力状态，由于斜向支路会受到介质流动产生的反推力，在长距离管路布设中，需要在靠近该三通的位置设置对应的管路支吊架，避免管件长期承受额外的弯矩造成接口密封泄漏；对于输送腐蚀性介质的工况，还可以根据介质特性调整管件的材质，从普通碳钢、不锈钢到工程塑料均可适配，建模时的参数化结构可以快速调整不同通径、不同夹角的衍生型号，满足不同管路的设计需求。

　　这类管件在建模过程中需要重点处理流道交汇位置的曲面顺滑度，通过曲面放样、布尔运算切除流道后，要对所有内壁转角位置做圆角处理，保证流道的连续性；外壁的过渡曲面要和内壁保持均匀的壁厚偏移，避免出现局部壁厚过薄的强度薄弱点，三个接口的平直段长度要符合对应管道连接标准的要求，保证安装时的连接长度足够，不会出现对接后焊接或密封面压合不足的问题。在日常管路运维中，这种流线型结构的三通相比直角三通，内部不容易积存介质杂质，检修清理的难度更低，长期运行的可靠性更高，尤其在循环水系统、低压气力输送系统中，能有效降低管路的运行能耗，减少泵类输送设备的出力损耗。
