小型齿轮传动变速机构结构设计

项目分类:变速器 发布时间:2025-10-12 ID:1086683
  • 小型齿轮传动变速机构结构设计

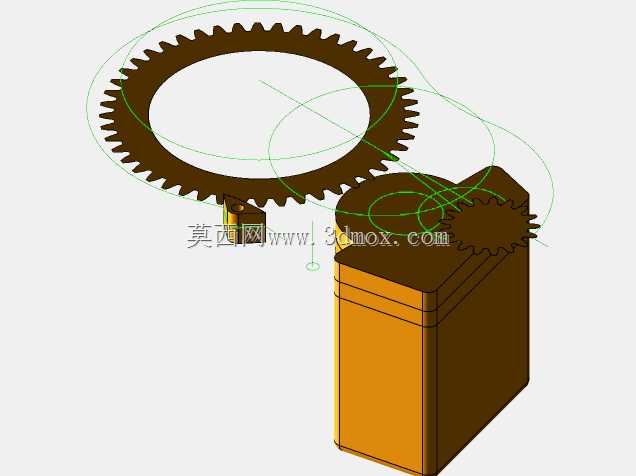

这套变速机构采用定轴齿轮啮合传动方案,核心传动副为大直径外啮合圆柱齿轮与小直径输入齿轮配合,通过不同齿数比实现转速与扭矩的转换输出,适配小功率动力传输场景下的变速需求。从实际应用场景来看,这类紧凑结构的变速单元常被集成在小型轻工设备、台式实验装置、小型输送线的动力端,用来匹配原动机输出转速与执行端的工作转速差,比如在小型物料分拣设备的驱动端,可通过该结构将高速电机的输出转速降低到辊筒所需的工作转速,同时放大输出扭矩,避免负载卡滞时电机过载。

设计过程中优先考虑了啮合精度与安装便利性,大齿圈采用辐板式结构,在保证轮齿刚度的前提下减少整体重量,齿廓采用标准渐开线齿形,啮合重合度控制在1.2以上,保证传动过程的平稳性,降低高速运转时的冲击与噪音。输入侧的小齿轮与下方的箱体集成式安装座配合,箱体部分采用一体化的块状基座设计,安装面预留了标准的螺栓固定孔位,可直接固定在设备的安装基板上,不需要额外设计转接支架,减少装配环节的累积误差。

从安装边界来看,整套机构的最大外轮廓由大齿圈的齿顶圆决定,安装时需要预留齿顶圆外侧至少5mm的安全间隙,避免运转过程中与周边管线、结构件发生刮擦;基座部分的安装孔位采用对称布局,孔距公差控制在±0.02mm范围内,可适配多数通用小型设备的安装孔系,不需要二次扩孔或修正。齿轮副的中心距经过严格校核,既保证齿侧间隙处于合理范围,避免卡滞或回程误差过大,又能控制啮合时的接触斑点位置,让轮齿受力均匀,延长使用寿命。

结构设计上没有采用复杂的换挡机构,属于固定传动比的变速单元,适合转速需求固定的工况,省去了换挡拨叉、同步器等复杂部件,整体结构更简单,维护成本更低,日常使用中只需要定期在齿面涂抹润滑脂即可保证运转顺畅。基座的上部预留了注油通道,可直接在不拆解机构的情况下补充润滑介质,降低日常维护的工作量。齿轮与轴的连接采用平键周向固定,轴向通过轴用挡圈限位,装配时不需要专用工装,普通维修人员即可完成拆解更换易损件。

在实际选型适配时,需要注意输入轴的额定转速不能超过齿轮的线速度允许值,这套结构的大齿圈齿顶圆线速度设计上限为3m/s,适配常规的小型四级电机直连输入,如果搭配更高转速的电机则需要额外做动平衡校正,避免运转时出现振动过大的问题。输出端可直接连接联轴器或带轮,不需要额外加装输出轴支撑,因为基座内部已经集成了输入轴的轴承安装位,轴承采用深沟球轴承,可同时承受径向力和少量轴向力,满足多数直连传动的受力需求。

从建模细节来看,轮齿部分采用参数化建模方式,齿根圆角按照标准值设计,避免应力集中导致的轮齿断裂,基座的棱角处都做了工艺倒角,既避免装配时划伤操作人员,也能减少加工时的应力集中,提升零件的结构强度。整个机构没有多余的装饰性结构,所有特征都服务于功能需求,比如基座侧面的加强筋,是根据有限元受力分析结果添加的,在不增加过多重量的前提下提升基座的抗弯刚度,避免齿轮啮合时的径向力导致基座变形,影响中心距精度进而加剧轮齿磨损。
