同轴式行星减速变速箱三维结构

项目分类:变速器 发布时间:2025-12-18 ID:1095388
  • 同轴式行星减速变速箱三维结构
  • 同轴式行星减速变速箱三维结构
  • 同轴式行星减速变速箱三维结构
  • 同轴式行星减速变速箱三维结构
  • 同轴式行星减速变速箱三维结构
  • 同轴式行星减速变速箱三维结构
  • 同轴式行星减速变速箱三维结构
  • 同轴式行星减速变速箱三维结构
  • 同轴式行星减速变速箱三维结构
  • 同轴式行星减速变速箱三维结构

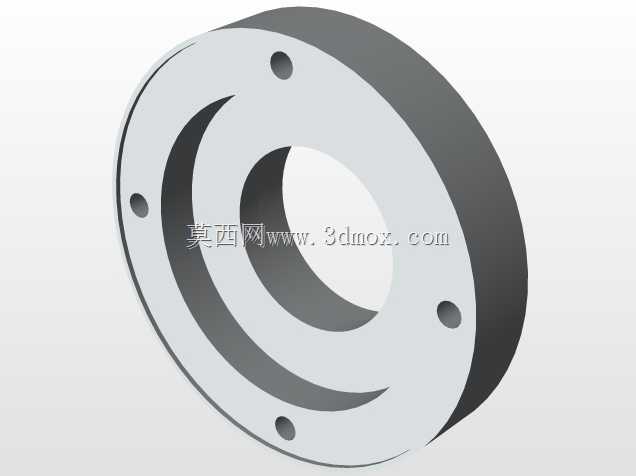

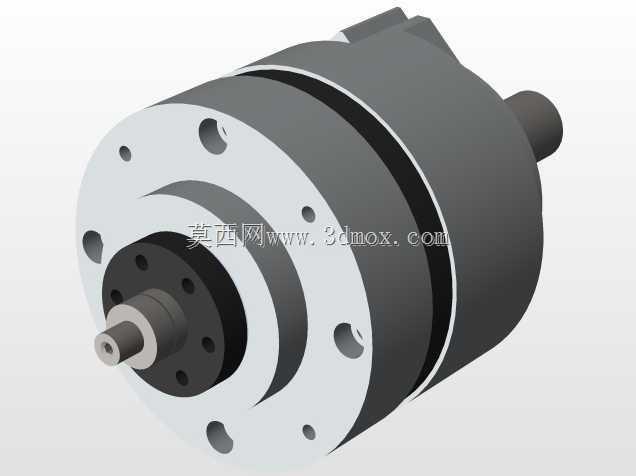

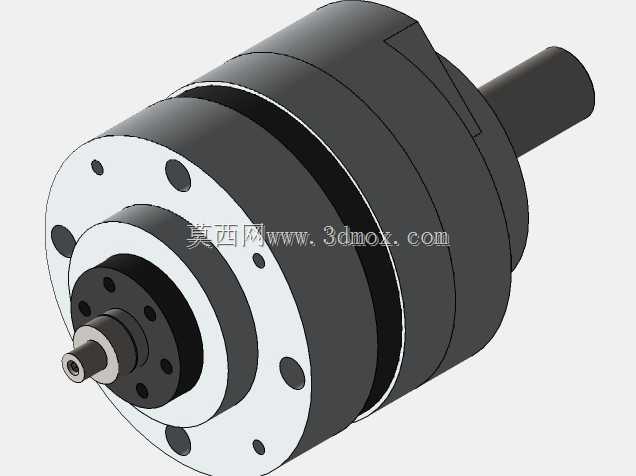

  这款同轴式行星减速变速箱,常被应用在对安装空间有严格限制、同时需要大减速比输出的自动化产线传动工位、小型输送设备驱动端、精密检测设备进给单元中,区别于传统平行轴减速结构,它的输入输出轴保持同轴线布置,能大幅缩减传动系统的轴向占用空间,在设备布局时不需要额外预留偏置安装位,适配很多紧凑机架的安装需求。从结构设计逻辑来看,这款变速箱采用多级行星轮系串联的传动方案,输入端连接驱动源的轴径做了适配标准伺服电机、步进电机输出轴的尺寸设计,轴端预留的紧定螺钉位可以保证传动过程中轴连接不出现打滑偏移,输入侧的法兰盘做了等分安装孔位,孔位间距匹配主流小功率驱动电机的安装法兰尺寸,安装时不需要额外做转接板,直接通过螺栓锁紧就能完成驱动端的装配。

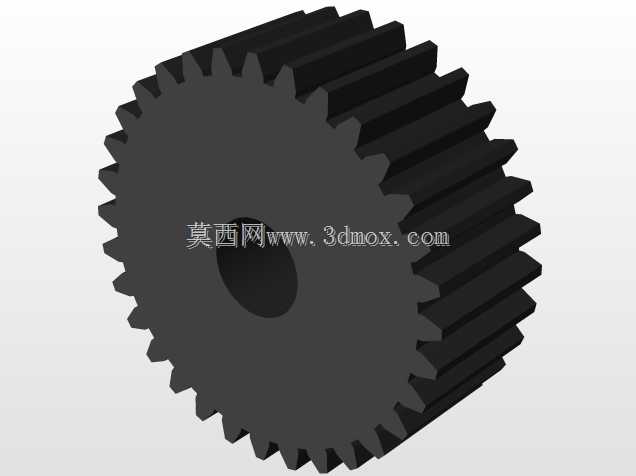

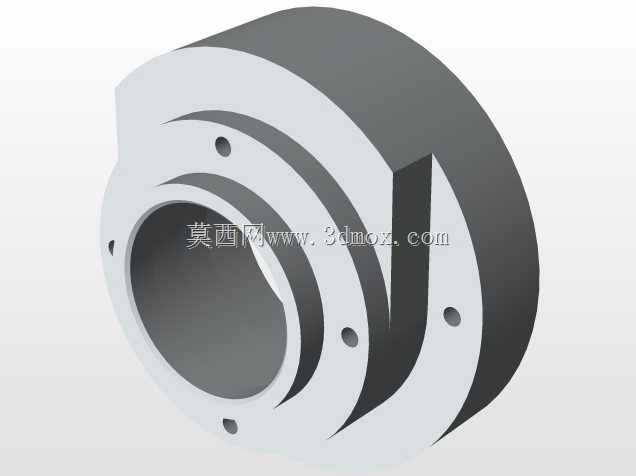

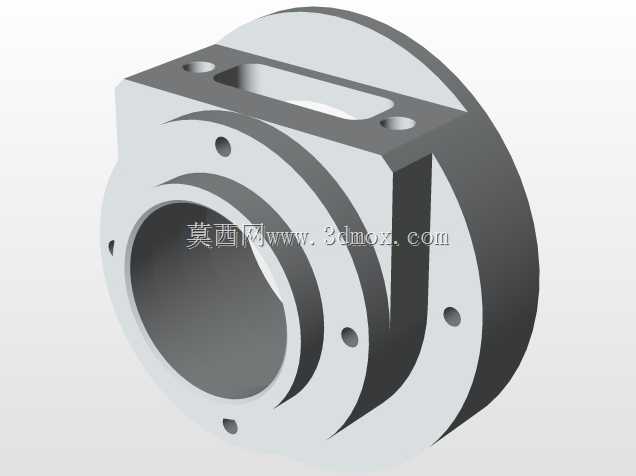

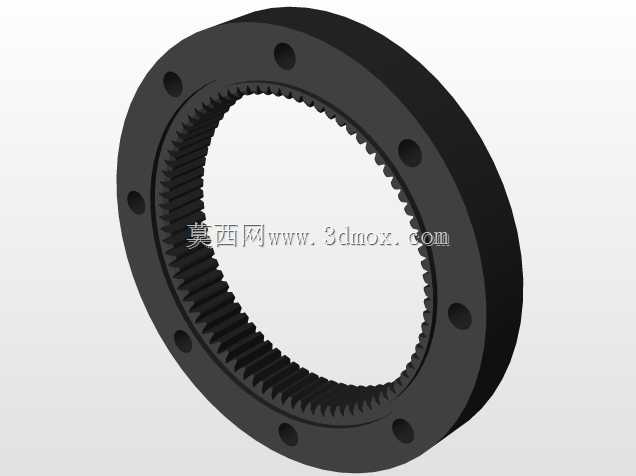

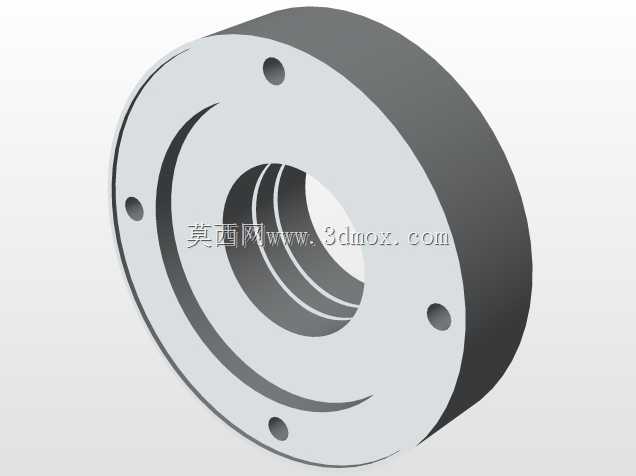

  箱体主体采用阶梯式圆柱外形,靠近输出端的法兰盘做了更大直径的安装基准面,面上的等分通孔可以直接将变速箱固定在设备的安装立板上,安装基准面的平面度要求控制在0.02mm以内,能保证装配后输出轴的径向跳动量控制在合理范围,避免传动过程中出现额外的径向载荷损耗。内部的行星轮系采用内齿圈与箱体一体化的设计思路,减少了额外的连接部件,既提升了内齿圈的结构刚性,也能控制整体的装配累积误差,太阳轮与行星轮的齿形做了修形处理,能降低啮合过程中的噪音与传动冲击,在额定转速运行时传动平稳性优于普通直齿减速结构。

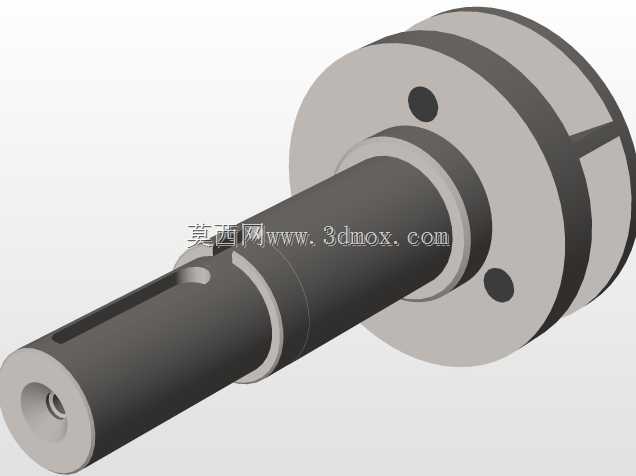

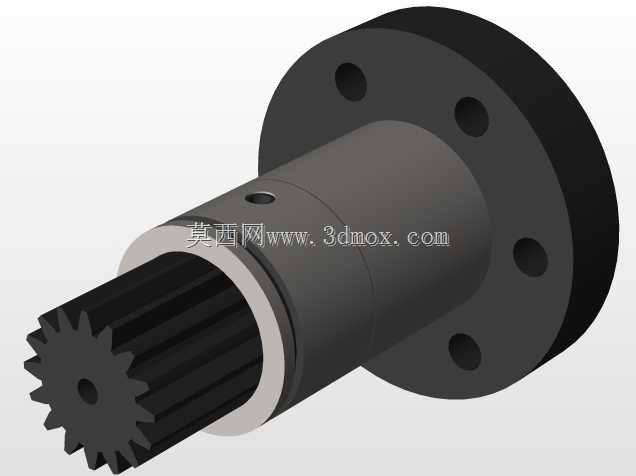

  输出轴采用加粗的阶梯轴设计,轴伸端的直径适配常见的联轴器、同步带轮安装尺寸,轴肩位置做了圆角过渡,避免应力集中导致的轴断裂问题,输出端的轴承采用成对角接触球轴承布置,既能承受径向传动载荷,也能承受一定的轴向载荷,适配带轴向力的传动场景。在安装边界上,这款变速箱的最大外圆直径控制在120mm以内,整体轴向长度不超过150mm,输入端法兰的安装孔中心圆直径为80mm,输出端法兰安装孔中心圆直径为100mm,输出轴轴伸长度为30mm,轴径为16mm,键槽宽度为5mm,这些尺寸参数可以直接给结构设计人员做选型参考,不需要额外测绘就能完成设备的整体布局设计。

  在实际使用场景中,这款变速箱可以将驱动电机的高转速低扭矩输出,转化为低转速大扭矩的输出动力,单级减速比可以做到3-10的范围,多级串联后可以覆盖更大的减速比区间,满足不同负载工况的传动需求,比如在小型皮带输送机的驱动端,搭配200W伺服电机使用时,可以将电机3000转的额定转速降低到300转输出,同时输出扭矩提升10倍左右,足够驱动100kg以内的输送负载。在精密检测设备的进给工位,这款变速箱的背隙可以控制在10弧分以内,能保证进给运动的定位精度,不会因为传动间隙导致检测位置出现偏差。设计过程中特意将箱体的外表面做了光滑的阶梯圆柱面处理,没有多余的凸起结构,既方便装配时的夹持定位,也能避免设备运行过程中积尘,在有少量油污、粉尘的车间环境中使用时,日常清洁维护也更方便。输入端和输出端的轴位置都做了密封圈安装槽,装配对应的骨架油封后,可以防止内部润滑脂泄漏,同时阻挡外部的粉尘、切削液进入箱体内部,延长内部齿轮与轴承的使用寿命。箱体的连接螺栓采用内六角圆柱头螺钉,全部沉头布置在法兰端面内,不会突出安装平面,避免安装时与设备机架出现干涉。
