紧凑型球式变速传动装置结构设计

项目分类:变速器 发布时间:2025-10-12 ID:1084824
  • 紧凑型球式变速传动装置结构设计
  • 紧凑型球式变速传动装置结构设计
  • 紧凑型球式变速传动装置结构设计

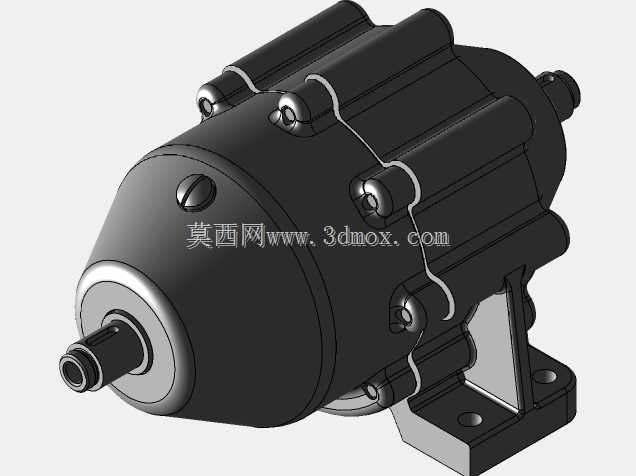

在轻工包装生产线、小型输送设备、台式实验装置这类对安装空间有严格限制的传动场景中,常规的齿轮变速结构往往因为轴向尺寸偏大、安装座适配性差,难以满足紧凑布局的需求,这款球式变速传动结构正是针对这类窄空间传动场景开发的变速部件。从实际应用层面看,这类球变速器主要用于输入转速恒定、需要在小范围内连续调整输出转速的动力传递链路中,比如小型食品灌装线的送料辊驱动、实验室小型搅拌装置的动力端、台式输送线的驱动单元,它不需要搭配额外的变速换挡机构,通过内部钢球的接触位置变化就能实现传动比的平滑调整,相比传统齿轮变速结构,运转时的冲击更小,噪音水平更适合对作业环境噪音有要求的车间场景。

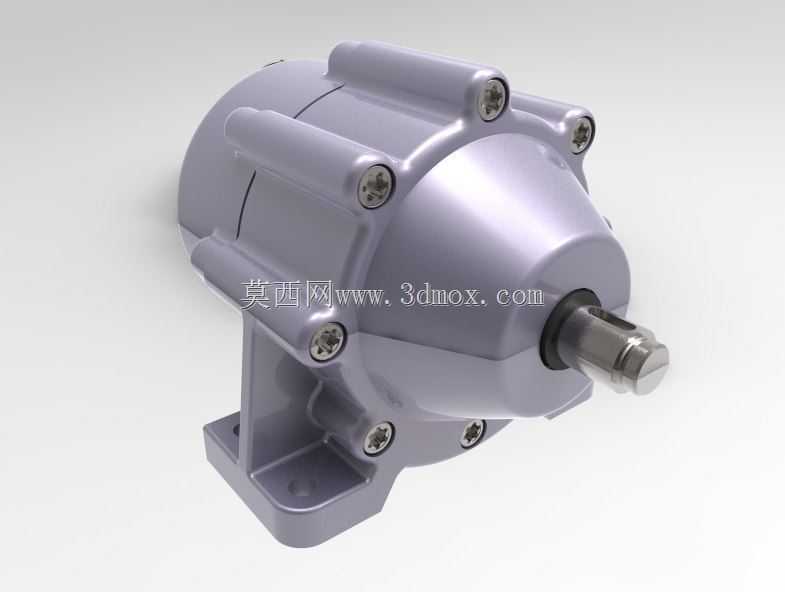

从功能特性上看,这款球变速器采用全封闭铸铝壳体结构,壳体表面设计有周向分布的加强凸筋,既能够提升壳体的结构强度,抵抗内部传动件运转时产生的径向撑开力,也能增加壳体的散热面积,避免长时间满负载运转时内部润滑脂温度过高导致的性能衰减。输出轴采用单伸式阶梯轴设计,轴端加工有标准的平键安装位,能够直接配套联轴器、同步带轮或者链轮使用,不需要额外做轴端改装;输入侧隐藏在壳体尾端,采用同轴输入布局,能够直接和标准法兰安装的驱动电机对接,大幅缩减整个传动单元的轴向安装长度。底部的安装支座采用一体化铸造成型,支座上设计有两个长圆形安装孔,允许安装时在小范围内调整固定位置,降低安装基座的加工精度要求,适配不同孔距的安装机架。

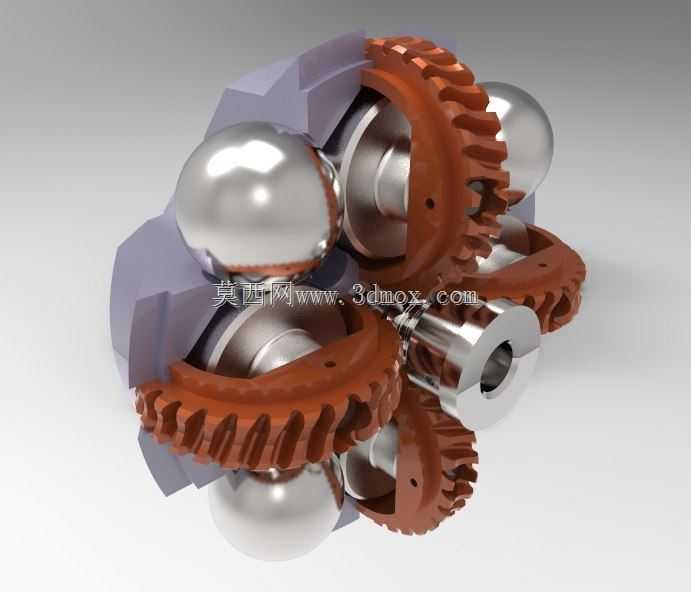

从设计思路层面拆解,这款结构在建模时优先考虑了装配工艺性:壳体的合箱面采用止口定位设计,周向分布的内六角螺钉均匀锁紧,能够保证上下壳体的同轴度,避免内部钢球滚道出现错位导致的传动卡滞;内部的钢球保持架采用对称式结构,建模时预留了足够的钢球活动间隙,既保证钢球能够顺畅调整接触位置实现变速,又不会因为间隙过大导致钢球在运转时出现窜动产生异响。密封结构上,输出轴位置采用骨架油封配合轴套的密封形式,能够有效阻挡车间内的粉尘、水汽进入壳体内部,同时防止内部润滑脂泄漏,适合多尘、有少量喷淋的生产车间环境使用。

关于安装边界与尺寸适配,这款变速器的最大径向轮廓不超过120mm,轴向总长度(含输出轴伸出段)控制在180mm以内,底部安装支座的底面到输出轴中心的高度为固定值,安装时只需要保证基座安装面的平面度不超过0.1mm,固定螺栓采用标准内六角圆柱头螺钉即可完成固定。安装时需要注意输出轴的径向负载不能超过设计阈值,避免钢球接触应力过大导致早期磨损;如果是配套同步带轮使用,要尽量让带轮的受力方向靠近壳体端面,减少轴端的悬臂弯矩,延长轴承的使用寿命。在三维建模过程中,所有配合面都预留了合理的公差带,比如壳体止口的配合采用H7/h6间隙配合,轴承安装位采用H7/k6过渡配合,既能够保证装配时的顺畅性,又不会因为配合间隙过大导致运转时出现振动。内部的钢球滚道曲面做了连续相切处理,避免钢球在变速调整时出现卡顿,保证传动比调整的平滑性。
