船舶小艇双链轮系泊绞盘结构

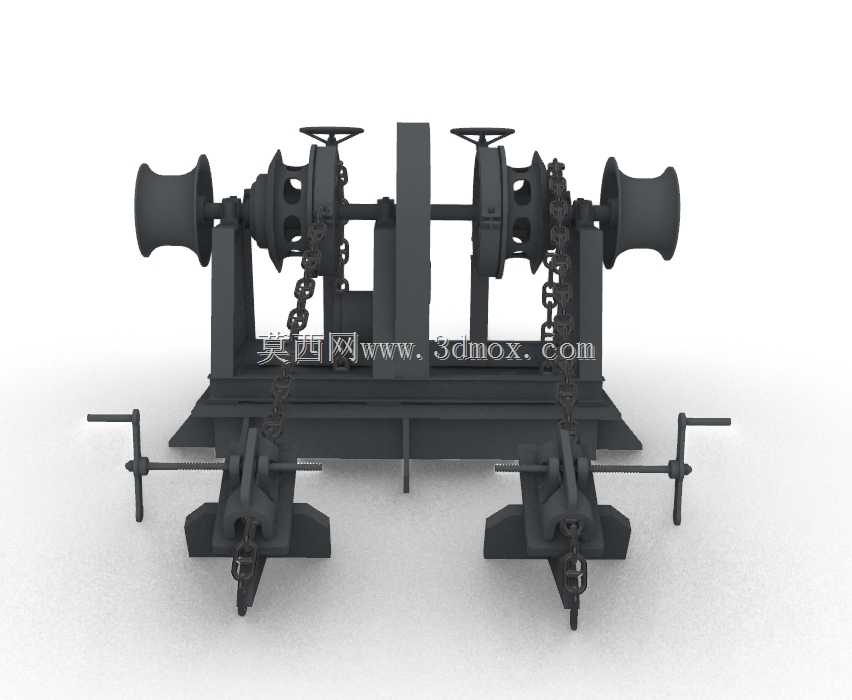

　　在港内锚地、码头泊位以及近岸系泊作业场景中，这类双卷筒带制链器的系泊绞盘是中小型船舶、作业小艇甲板系泊系统的核心承载部件，区别于大型远洋船舶的重型锚绞机，该结构更适配千吨级以下内河船、交通艇、作业驳船的甲板安装空间，不需要额外配置大功率液压站，可通过手轮操作实现离合与制动切换，在无外接动力的应急场景下也能完成锚链收放、缆绳绞拉作业。从结构布局来看，整机采用对称式双链轮设计，两侧分别配置带棘轮锁止的手动操作手轮，中间通过通长传动轴传递扭矩，卷筒两端的喇叭口导向结构可避免锚链、缆绳在收放过程中出现跳绳、卡链问题，底部的安装底座采用加厚钢板焊接成型，预留的地脚螺栓孔可直接与甲板预埋的加强结构对位安装，不需要额外做复杂的基座适配，安装边界可适配多数中小型船舶的首楼甲板空间，整体重心偏低，在船舶横摇、纵摇工况下可保持足够的结构稳定性，不会出现设备倾覆的风险。设计过程中优先考虑了甲板作业的操作便利性，两侧的横向操作手柄分别对应两侧链轮的离合控制，作业人员可在甲板两侧分别完成单侧锚链的收放操作，不需要跨绕设备走动，降低了甲板湿滑工况下的作业风险；链轮的齿形完全适配标准船用锚链的链环尺寸，啮合间隙控制在合理范围，既不会出现卡滞问题，也不会因为间隙过大导致跳齿损伤链环；卷筒表面的防滑结构可增大与化纤缆绳、钢缆的摩擦力，绞拉缆绳时不会出现打滑溜绳的问题。

　　设备自带的双制链器结构可在锚链收放到指定长度后直接锁止链环，不需要额外配置止链器配件，制链器的插销结构采用楔形锁紧设计，锁止后可承受锚链的最大破断拉力，不会在风浪冲击下出现脱锁问题；手轮的制动结构采用棘轮棘爪机构，可在收放过程中任意位置锁止传动轴，避免锚链自重带动设备反转伤人。从安装适配性来看，整机的安装底座宽度、长度尺寸都控制在中小型船舶甲板预留的锚绞机安装区间内，传动轴的中心高度符合常规甲板作业的操作高度，作业人员站立在甲板上即可完成手轮转动、制链器操作、离合切换等全部动作，不需要额外搭设操作平台；设备的所有外露运动部件都预留了足够的安全操作距离，不会出现操作过程中衣物、工具被卷入的风险。

　　在实际作业场景中，该绞盘可同时承担锚泊收锚、系泊绞缆两项功能，靠泊作业时可通过两侧卷筒分别绞拉艏缆、横缆，不需要额外配置独立的系泊绞车，有效节省了甲板设备安装空间，降低了船舶甲板设备的采购与维护成本；锚泊作业时可通过链轮啮合锚链完成起锚、抛锚作业，制链器锁止后可将锚链的拉力直接传递到底座结构，不需要传动轴长期承受载荷，有效延长了传动部件的使用寿命。结构设计上充分考虑了海洋盐雾环境的防护需求，所有结构件都预留了足够的腐蚀余量，焊接位置都做了圆滑过渡处理，避免出现应力集中点，长期在甲板高湿高盐环境下使用也不会出现结构件过早锈蚀失效的问题；传动部件的润滑点都设置在便于操作的位置，日常维护时不需要拆解设备即可完成注油润滑，降低了船员的日常维护工作量。

　　不同于电动、液压驱动的大型锚绞机，该手动结构的绞盘不需要复杂的管路、线路铺设，安装时仅需要完成底座与甲板的螺栓固定即可投入使用，尤其适合无动力驳船、小型作业艇、内河渔船这类没有多余动力输出的船舶使用，即使在船舶动力系统失效的应急场景下，也可通过手动操作完成锚泊固定，避免船舶出现走锚漂移的风险。在三维建模过程中，所有结构尺寸都严格按照船用锚绞机的实际作业参数推导，链轮的齿距、链窝尺寸完全匹配对应规格的船用锚链，卷筒的直径、长度满足常规系泊缆绳的容绳量需求，制链器的锁止行程、手轮的操作力矩都经过模拟校核，确保操作过程中不会出现干涉问题，安装孔位的间距、底座的结构强度都符合船舶甲板设备的安装规范，可直接用于同类型设备的结构参考、选型校核以及教学演示使用。
