船用锅炉热井升级冷凝管路集成结构

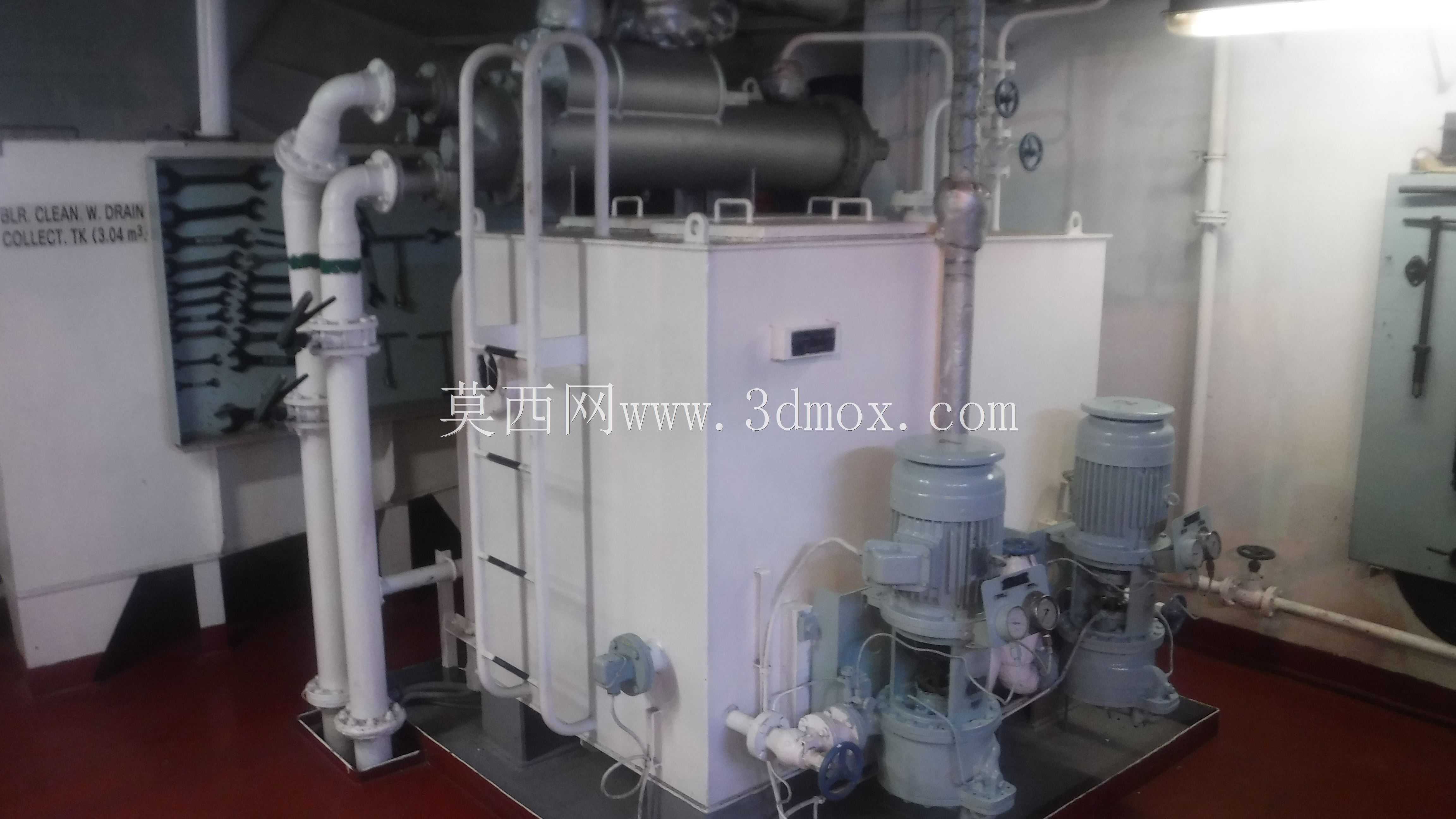

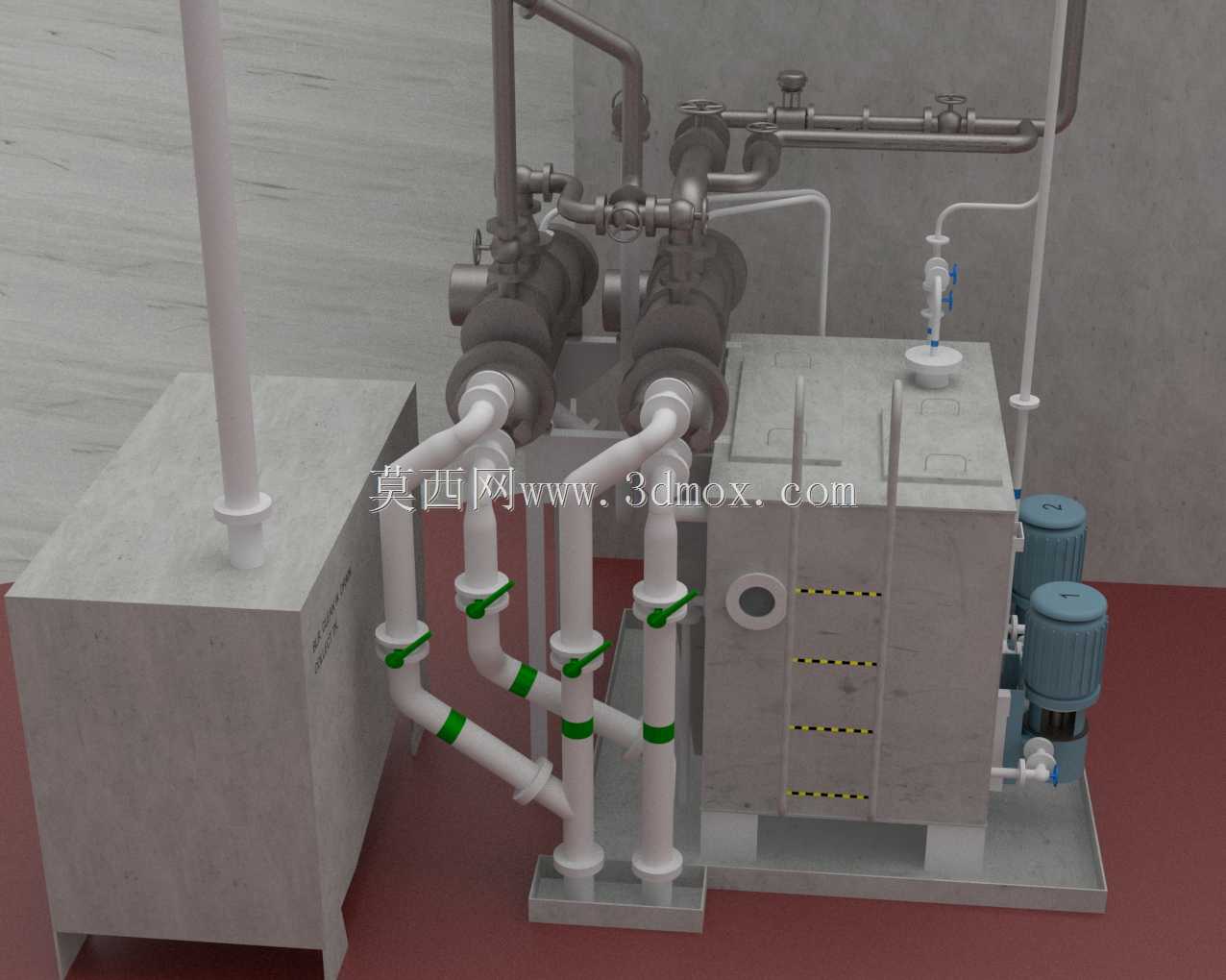

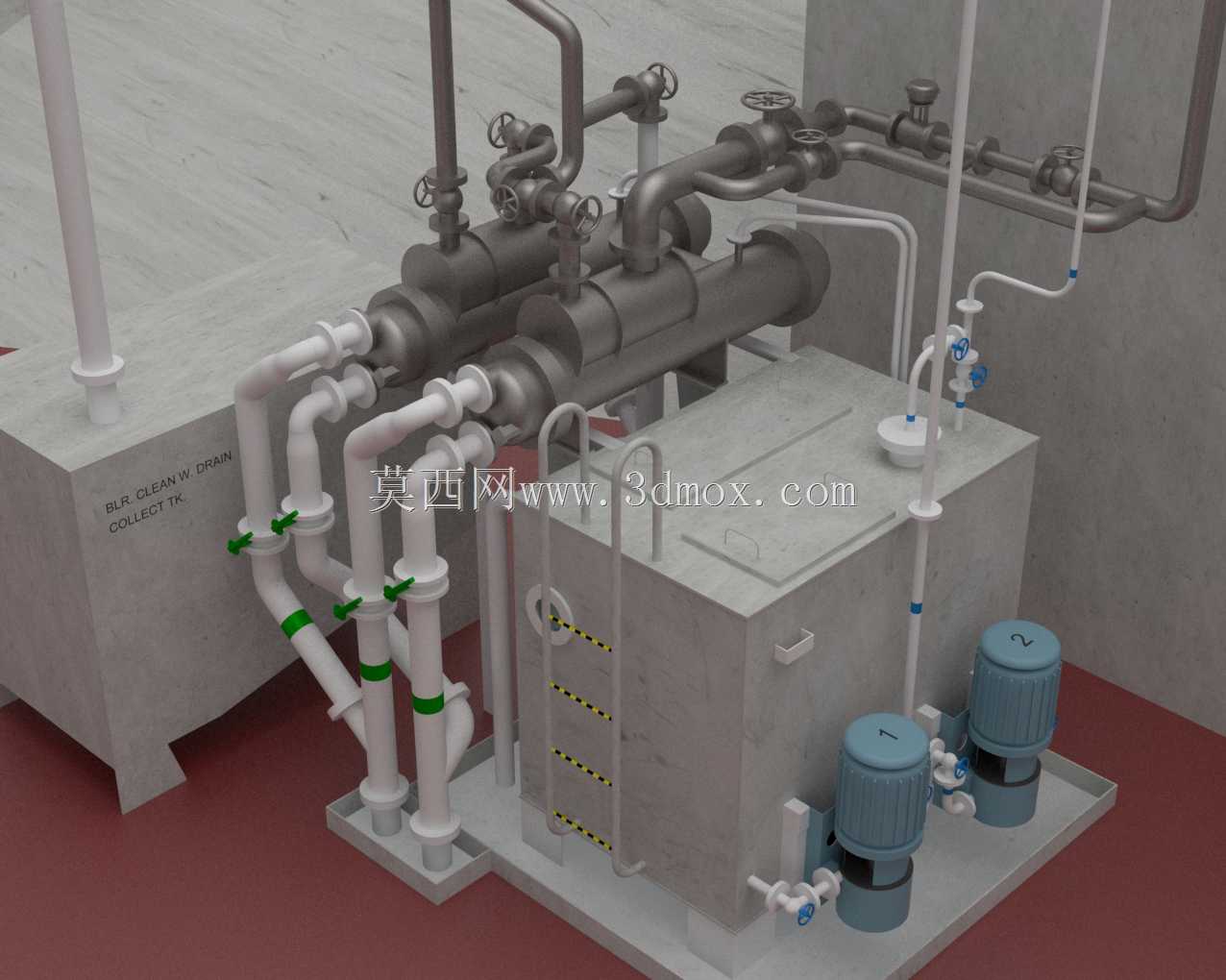

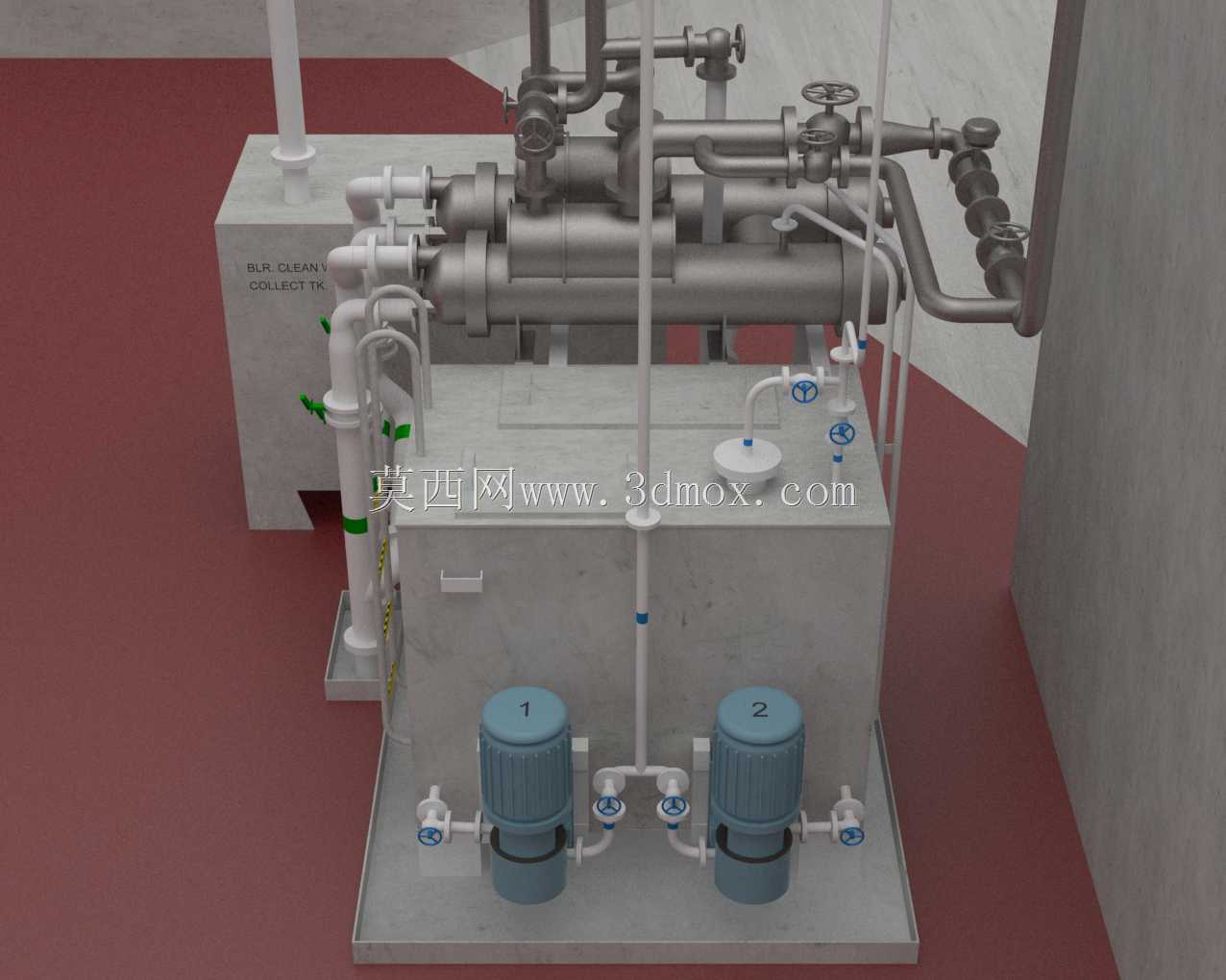

这套结构对应船舶机舱内锅炉给水回路的热井升级改造场景，日常航行中，蒸汽系统做功后的冷凝回水、级联水箱处理后的锅炉补水都会汇入热井单元，完成汽水分离、杂质初步沉降后，再通过配套泵组输送至锅炉进水端，是蒸汽动力循环里衔接回水与补水的核心中转单元。从现场安装边界来看，整套集成结构依托混凝土基座布设，基座预留了两台立式离心泵的安装地脚孔位，泵体进出口均配置手动截止阀与旁路管路，单台泵的额定流量匹配常规商船辅锅炉的给水需求，一用一备的冗余设计满足船舶航行时连续供水的可靠性要求，泵组上方的管廊支架统一布设回水、补水、排气三类管路，避免管路交叉干涉，也给后期运维留出足够的操作空间。

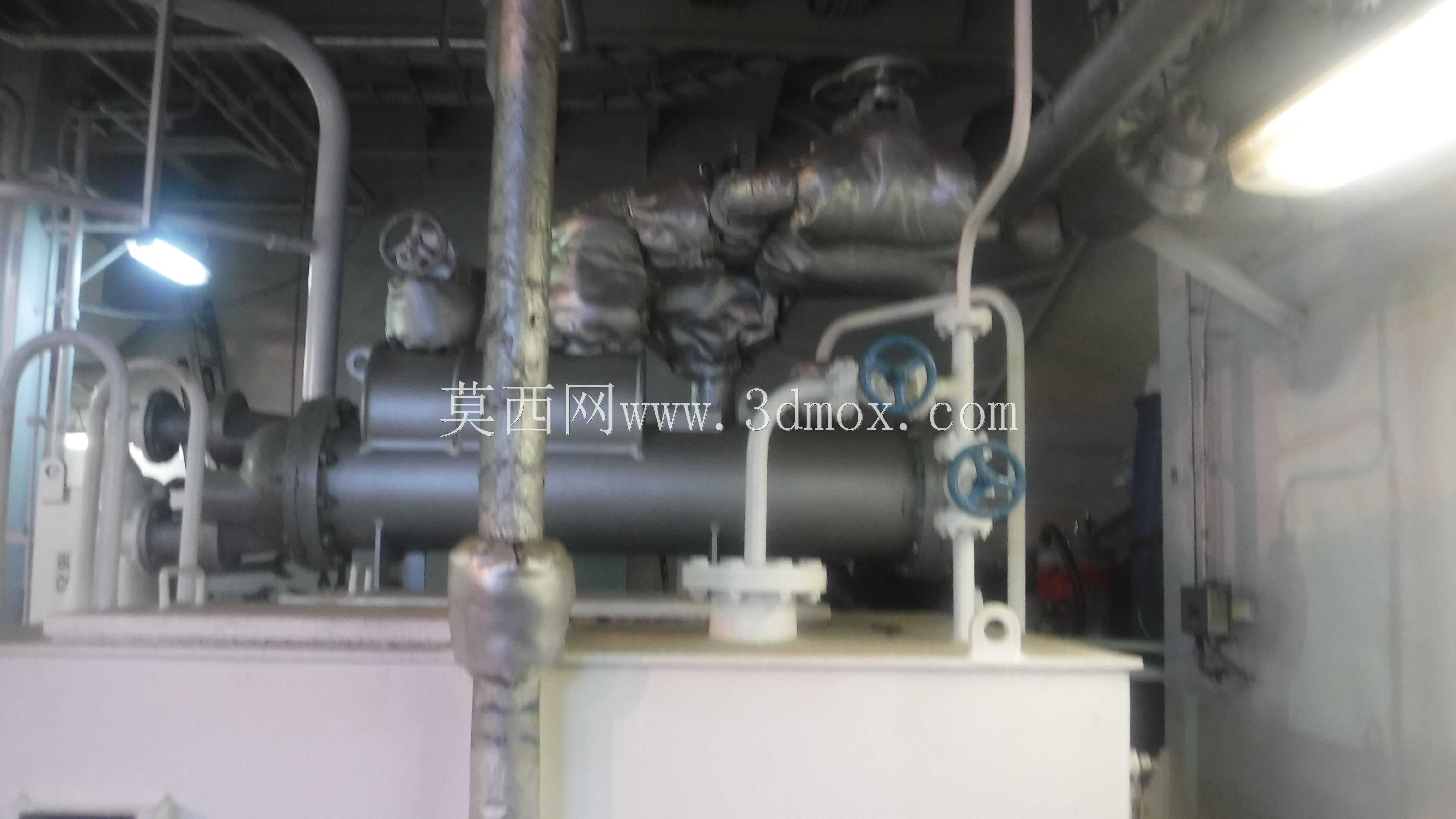

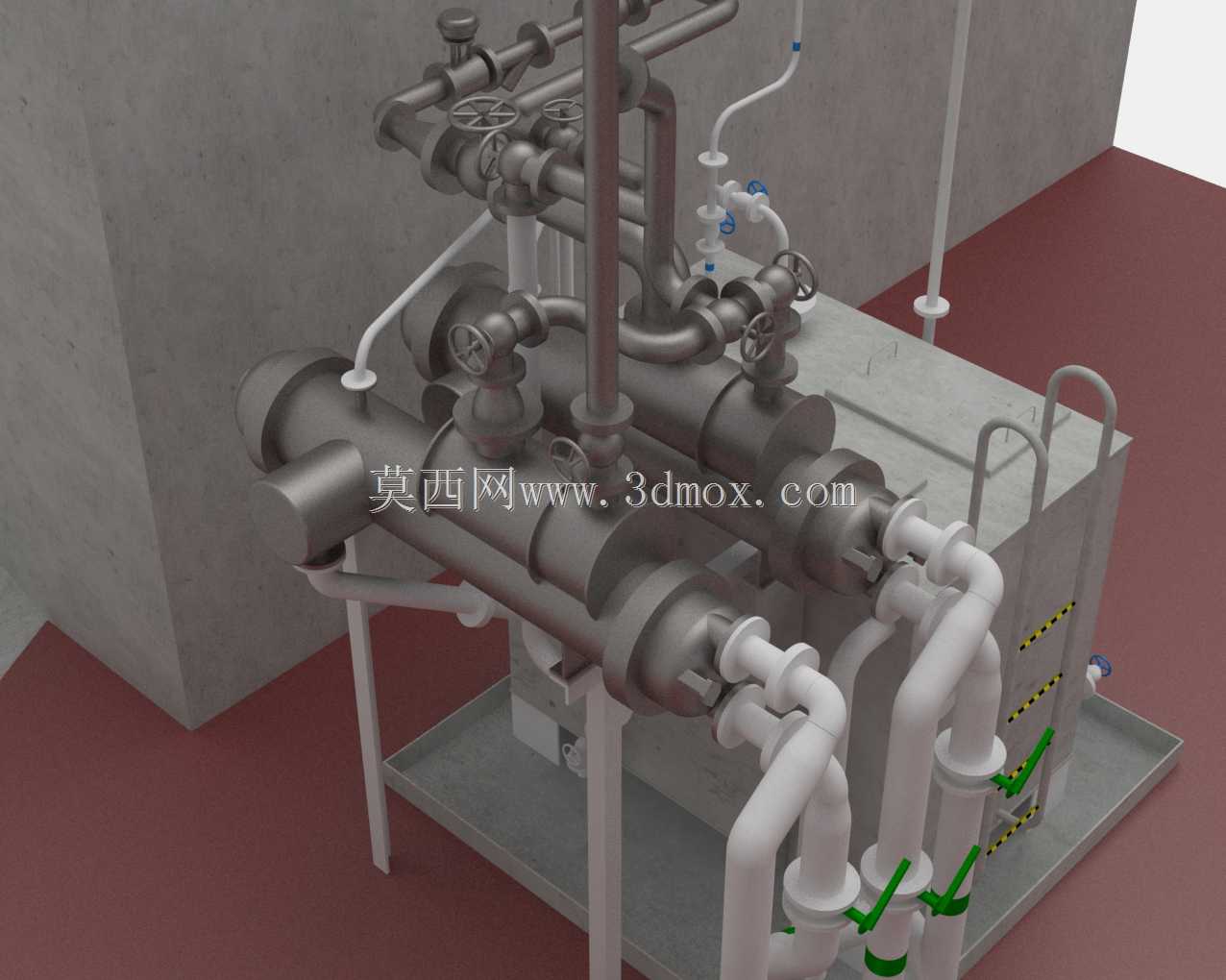

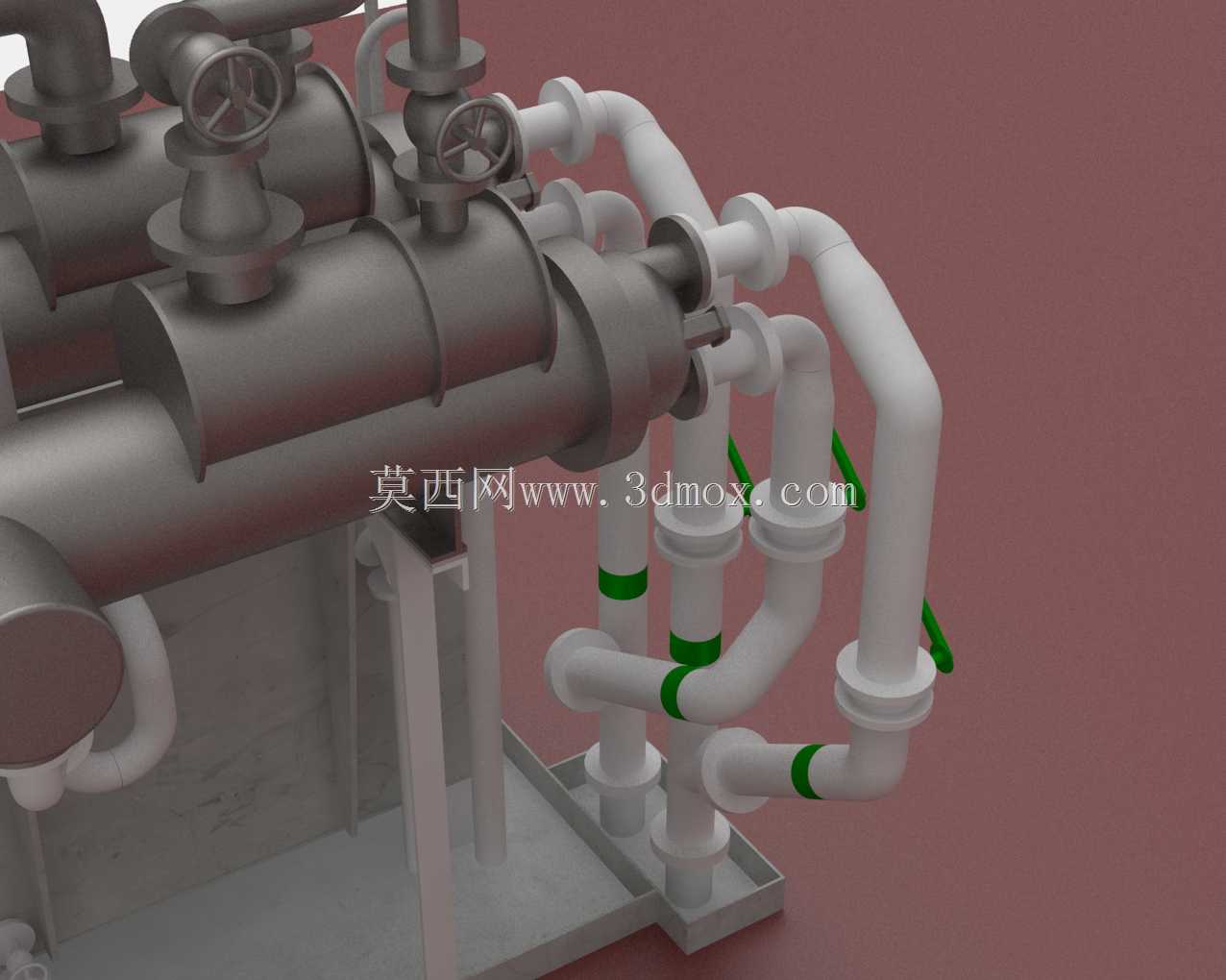

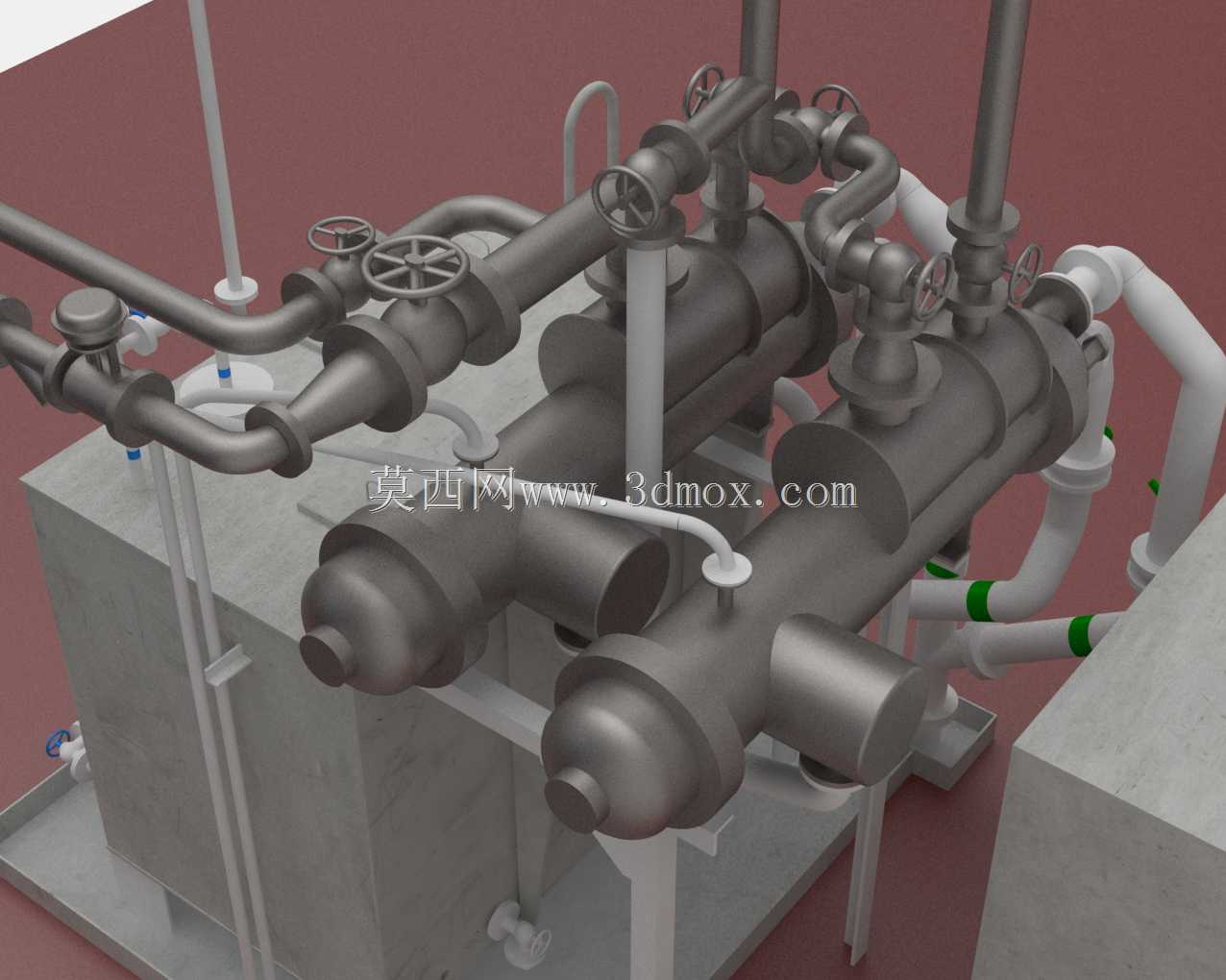

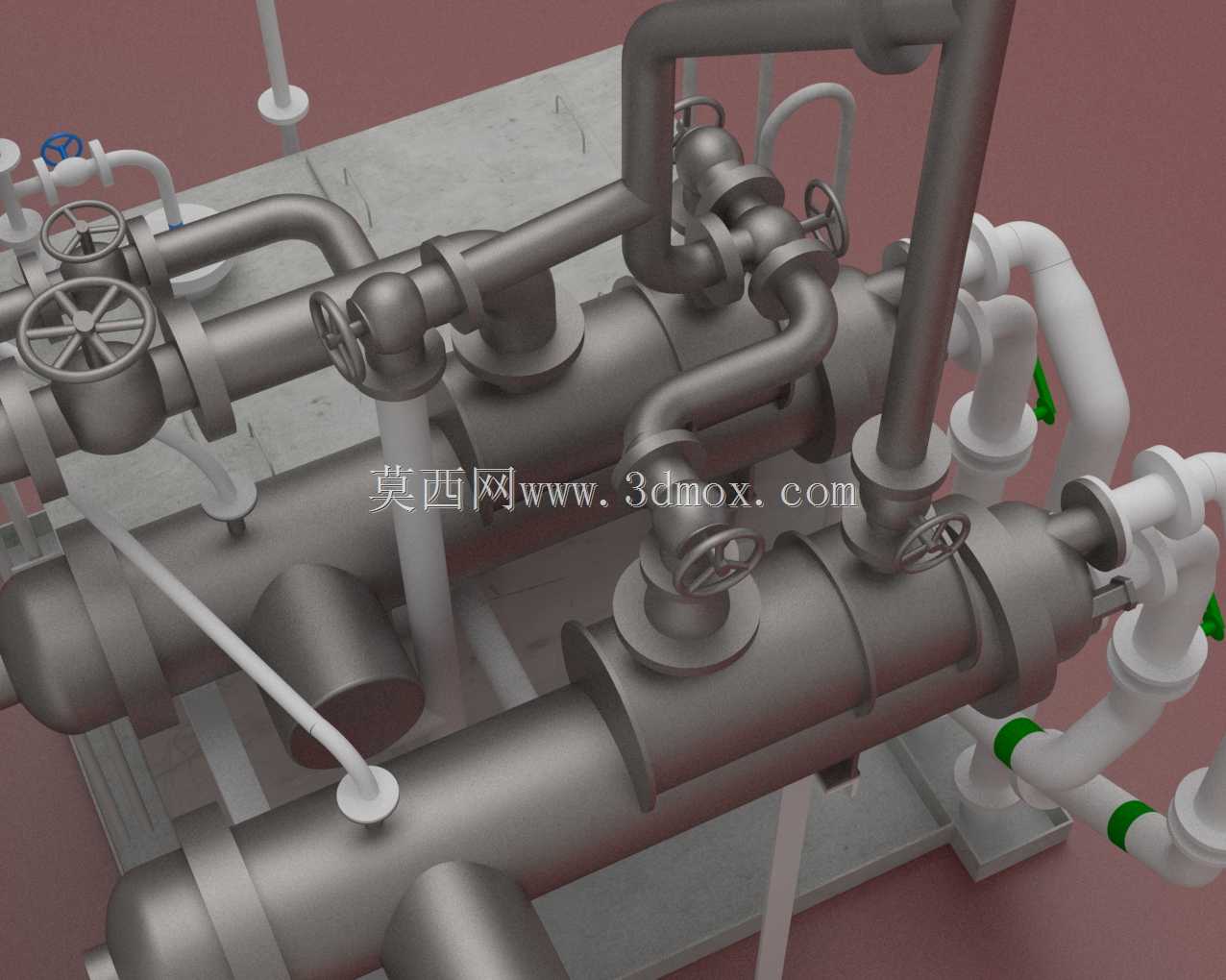

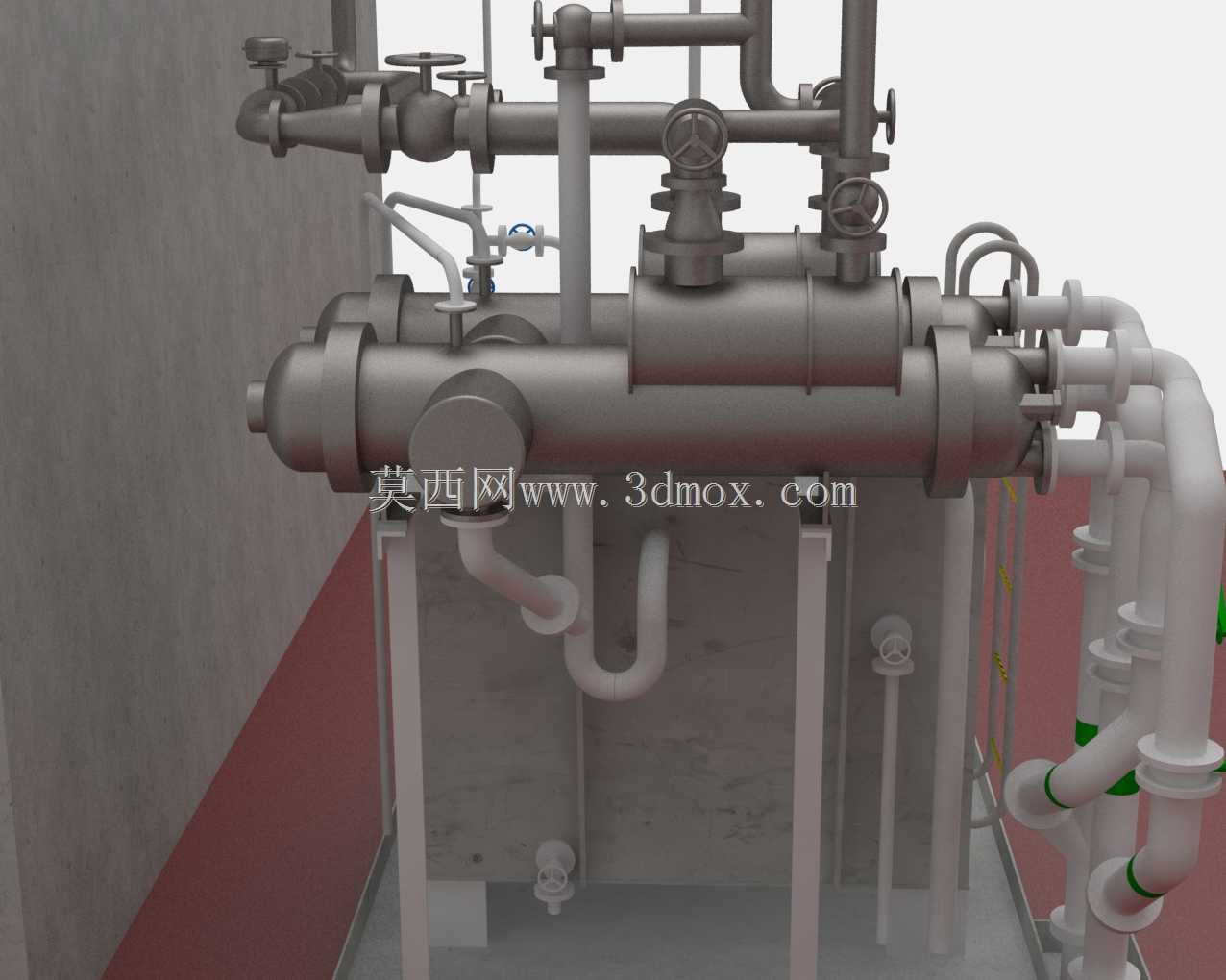

本次升级的核心是在原有热井单元基础上增设第二台冷凝器，原有系统单台冷凝器在主机高负荷运行时，回水过冷度不足，容易导致热井内闪蒸蒸汽量偏大，既造成热能损耗，也会让泵组入口产生气蚀风险，新增的冷凝器与原有冷凝器采用并联布设方式，进出口都配置独立的隔离阀，可根据蒸汽负荷灵活切换单台或双台运行模式，冷凝器壳体采用卧式管壳结构，壳程走待冷凝的闪蒸蒸汽，管程通冷却水，端盖预留拆装空间方便后期清洗换热管。

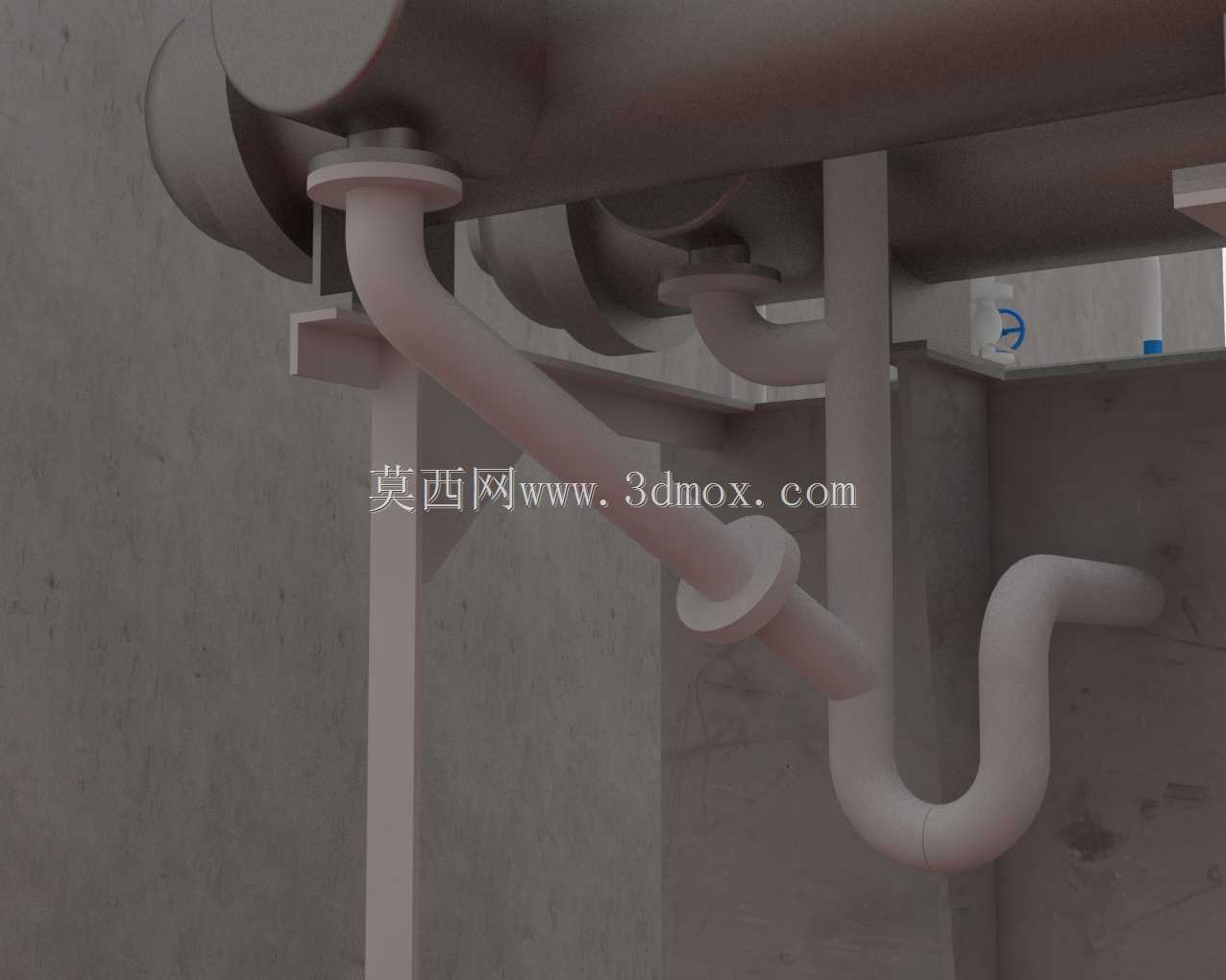

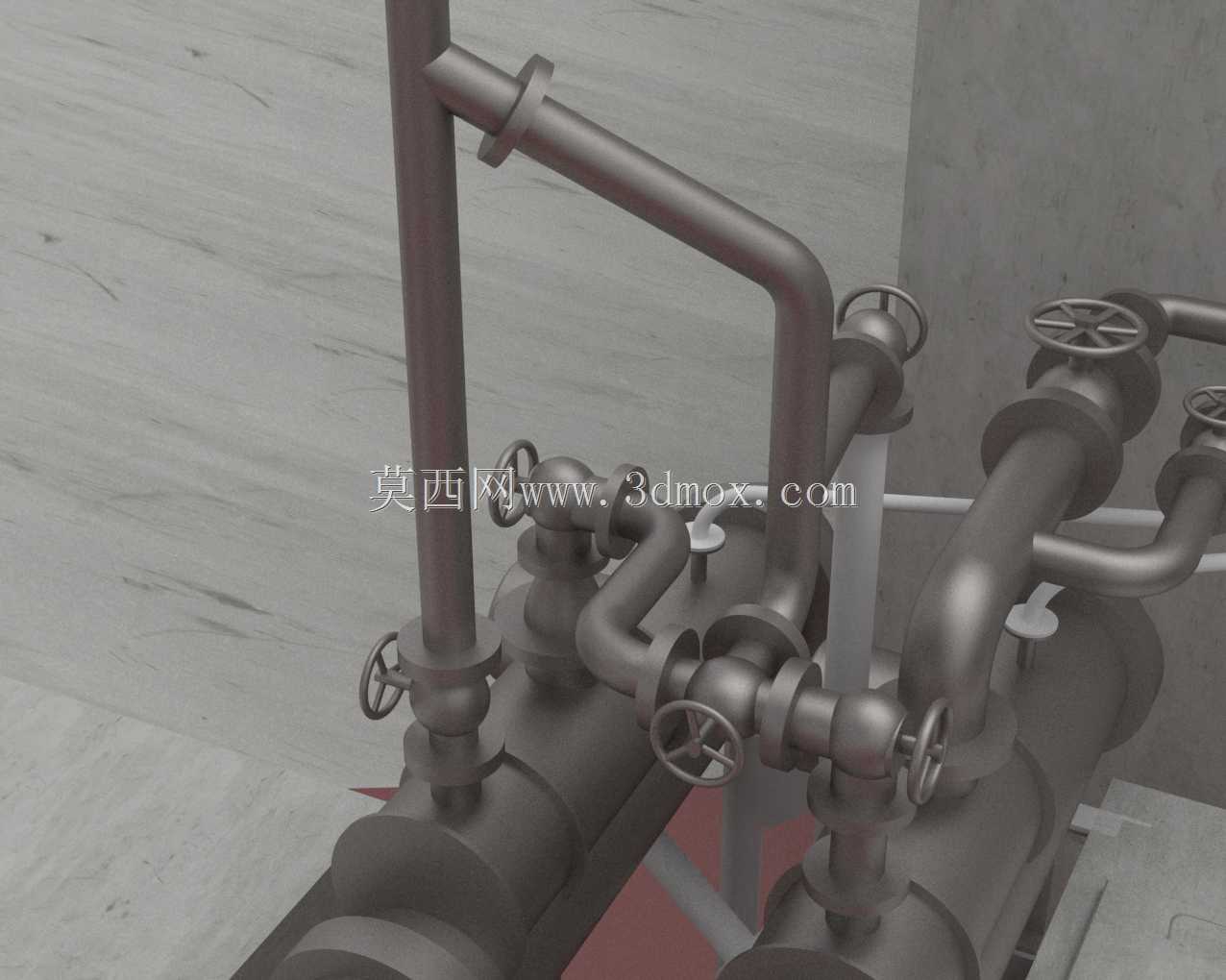

管路设计上，所有蒸汽管路都顺着介质流向设置千分之三的倾斜坡度，在管路最低点配置疏水阀组，避免冷凝水积存造成水击；阀门的手轮操作方向统一朝向巡检通道，手轮中心距操作面的高度控制在1.2米到1.5米之间，无需借助登高工具即可完成开关操作；热井本体顶部设置了液位计接口、透气口、补水入口，液位计的上下引出管间距匹配热井的有效容积，可直观监测井内水位变化，配合补水阀实现自动液位控制。

建模过程中，所有管路的法兰连接面都预留了密封垫片的安装间隙，螺栓孔的跨中布设符合船舶管路安装规范，泵组与基座之间的减震垫安装空间也做了预留，避免后期装配时出现干涉；混凝土基座的边缘做了倒角处理，基座表面预设的管路固定卡件位置，和上方管路的走向完全对应，安装时无需现场二次打孔。整套结构的外形尺寸适配常规散货船机舱底层热井舱室的预留空间，最外侧管路距舱壁的距离不小于300毫米，满足舱室巡检通道的宽度要求，顶部管廊的最低点距地面高度不小于2米，不会遮挡人员通行路径。

从功能逻辑上看，升级后的系统可在不同航行工况下保持热井内水温稳定在合理区间，减少闪蒸带来的淡水损耗，双冷凝器的配置也降低了单设备故障对整个蒸汽系统的影响，并联的管路设计让设备检修时无需停炉，只需关闭对应隔离阀即可开展维护作业，适配船舶连续航行的作业特性。泵组的进出口软连接位置也在模型中做了明确体现，可吸收泵组运行时的振动，避免振动传递到管路系统造成焊缝开裂，所有管路的支吊架位置都经过受力核算，避开了管路焊缝与阀门位置，保证长期运行的结构稳定性。
